2.11.3. Замена масляного клапана управления механизмом изменения фаз газораспределения в сборе (1ZZ-FE / 3ZZ-FE)

Отсоедините отрицательную клемму аккумуляторной батареи.

Снимите крышку головки блока ряда цилиндров №2.

Снятие масляного клапана управления механизмом изменения фаз газораспределения в сборе

Отсоедините разъем масляного клапана управления изменением фаз газораспределения.

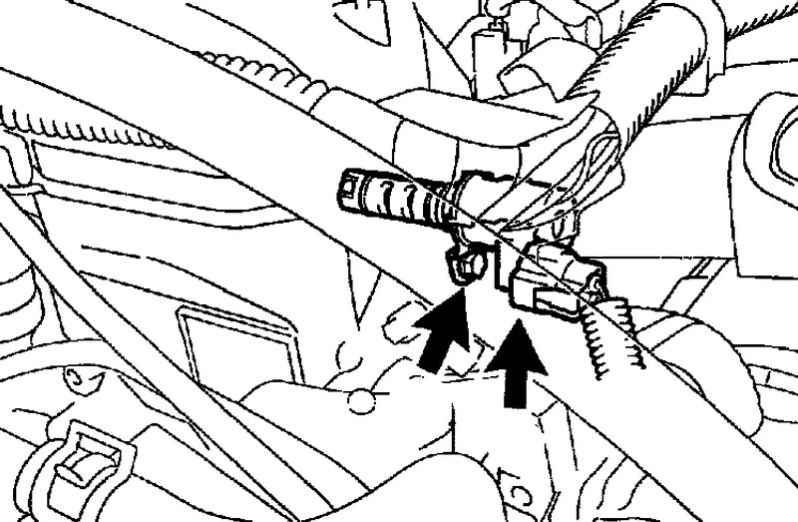

Рис. 2.562. Разъем и болт крепления клапана

Выверните болт, затем снимте масляный клапан управления механизмом изменения фаз газораспределения (рис. 2.562).

Установка масляного клапана управления механизмом изменения фаз газораспределения в сборе

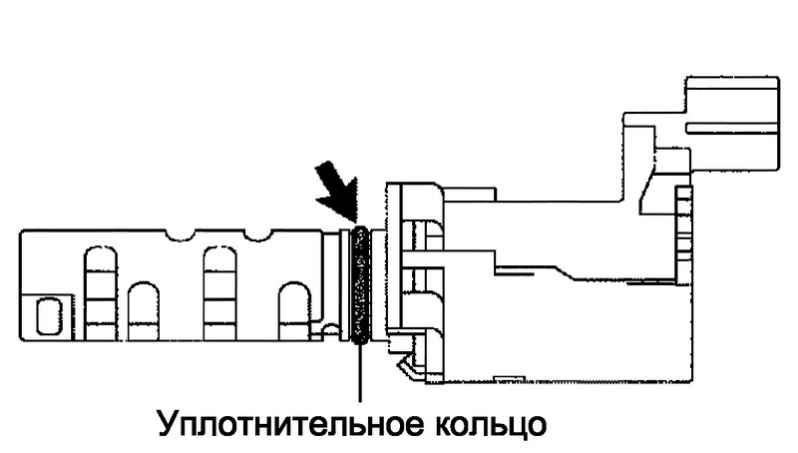

Рис. 2.563. Уплотнительное кольцо клапана

Нанесите на уплотнительное кольцо клапана изменения фаз газораспределения тонкий слой моторного масла (рис. 2.563).

Установите масляный клапан управления механизмом изменения фаз газораспределения и закрепите его болтом.

Момент затяжки: 9,0 Н·м.

ПРИМЕЧАНИЕ

Во время установки соблюдайте осторожность, чтобы не повредить или не зажать уплотнительное кольцо.

Присоедините разъем масляного клапана управления изменением фаз газораспределения.

Подсоедините отрицательную клемму к выводу аккумуляторной батареи.

Момент затяжки: 5,4 Н·м.

Убедитесь в отсутствии утечек моторного масла.

Установите крышку головки блока ряда цилиндров №2.
