2.11.7. Замена педали акселератора в сборе (1ZZ-FE / 3ZZ-FE)

Отсоедините отрицательную клемму аккумуляторной батареи.

Снятие педали акселератора в сборе

Отсоедините разъем датчика положения педали акселератора.

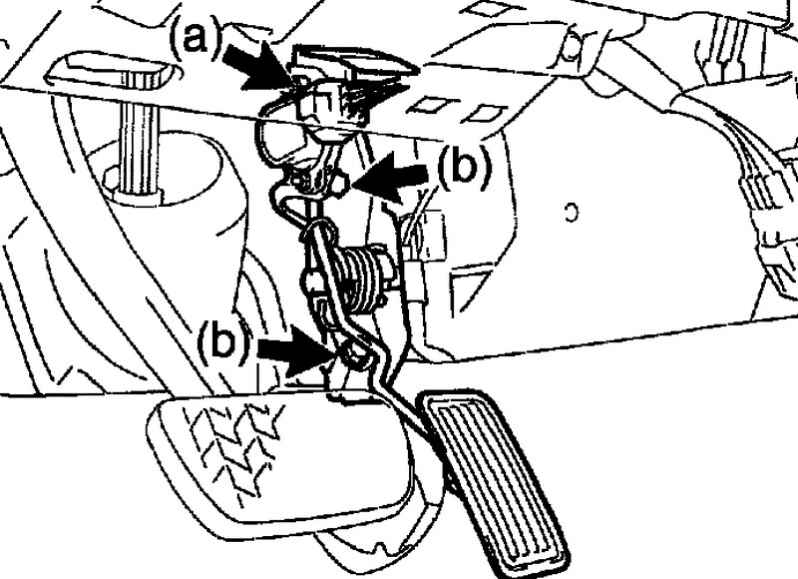

Рис. 2.568. Снятие педали акселератора

Выверните 2 болта, затем снимите педаль акселератора (рис. 2.568).

Установка педали акселератора в сборе

Закрепите педаль акселератора в сборе 2 болтами.

Момент затяжки: 5,4 Н·м.

Присоедините разъем датчика положения педали акселератора.

Подсоедините отрицательную клемму к выводу аккумуляторной батареи.

Момент затяжки: 5,4 Н·м.
