2.11.17. Система снижения токсичности отработавших газов (1CD-FTV)

Визуальная проверка шлангов, мест соединений и уплотнений

Убедитесь в отсутствии трещин, утечек и повреждений.

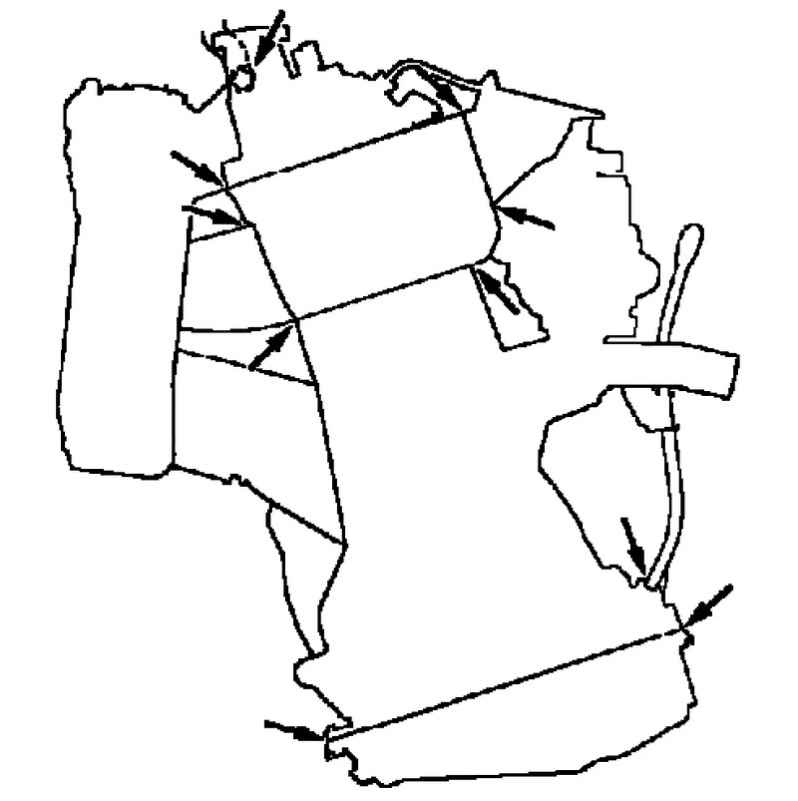

Рис. 2.586. Проверяемые узлы двигателя

Проверьте, нет ли в указанных на рисунке 2.586 узлах двигателя утечек, трещин и других повреждений.

ПРИМЕЧАНИЕ

Неплотности в местах присоединения датчика уровня масла, крышки маслоналивной горловины, шланга системы принудительной вентиляции картера и других деталей могут нарушить работу двигателя. Отсоединение, неплотное соединение или трещины в деталях системы впуска, находящихся между корпусом дроссельной заслонки и головкой цилиндров, могут стать причиной подсоса воздуха в систему и нарушения работы двигателя.

Устраните обнаруженные при осмотре двигателя дефекты.

Проверка пробки наливной горловины топливного бака

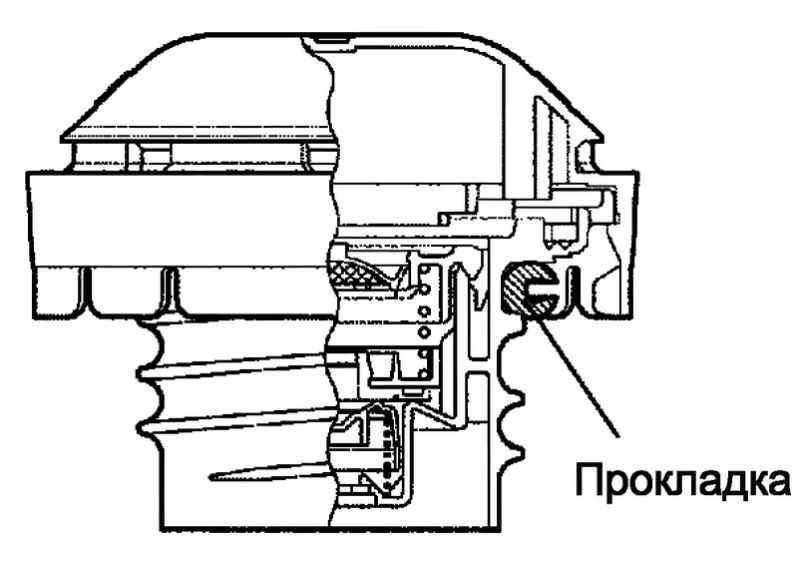

Рис. 2.587. Пробка наливной горловины топливного бака

Визуально проверьте пробку и прокладку и убедитесь в отсутствии повреждений (рис. 2.587).

При обнаружении повреждений пробку топливного бака замените.
