2.11.4. Замена массовый расходомер воздуха (1ZZ-FE / 3ZZ-FE)

Отсоедините отрицательную клемму аккумуляторной батареи.

Снятие массового расходомера воздуха

Отсоедините разъем массового расходомера воздуха.

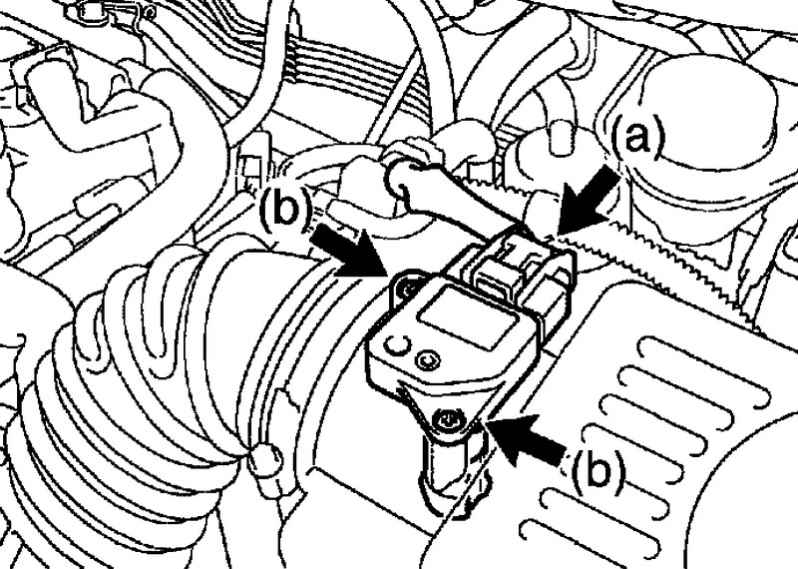

Рис. 2.564. Массовый расходомер воздуха

Выверните 2 болта, затем снимте массовый расходомер воздуха (рис. 2.564).

Установка массового расходомера воздуха

Установите массовый расходомер воздуха и закрепить его 2 болтами.

ПРИМЕЧАНИЕ

Во время установки соблюдайте осторожность, чтобы не повредить или не зажать уплотнительное кольцо.

Подсоедините разъем массового расходомера воздуха.

Подсоедините отрицательную клемму к выводу аккумуляторной батареи.

Момент затяжки: 5,4 Н·м.
