5.5. Снятие и установка радиатора и расширительного бачка системы охлаждения
|
Не приступайте к выполнению
процедур до полного остывания двигателя. См. также предупреждения в начале
Раздела Антифриз – общие сведения.
|
Радиатор

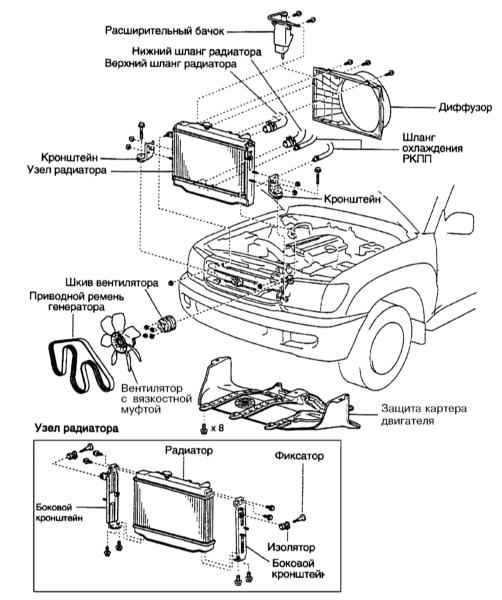

Элементы установки радиатора
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
2. Опорожните систему охлаждения (см. Главу
Настройки и текущее обслуживание автомобиля). Если замена охлаждающей
жидкости производилась недавно, сохраните для дальнейшего использования
(см. предупреждение в Разделе Антифриз – общие сведения). При соответствующей комплектации
снимите поддон картера.
3. Отпустите хомуты и отсоедините от радиатора верхний и нижний шланги
(обратитесь к иллюстрации выше).
|
Если шланг
«закис» и не поддается снятию, повращайте его на патрубке
большими щипцами, постарайтесь не повредить штуцер.
|
4. Отсоедините переливной шланг от горловины радиатора.
5. Отсоедините от верхней части радиатора воздушную трубку.
6. Снимите вентилятор системы охлаждения в сборе со своим кожухом
(см. Раздел
Проверка состояния, снятие и установка вентилятора системы охлаждения).
7. На моделях с АТ отсоедините от радиатора шланги охладителя ATF,
приготовьтесь к сбору проливаемой жидкости, сразу же закупорьте открытые
концы штуцерных узлов.
8. В случае необходимости снимите аккумуляторную батарею и ее установочный
поддон (см. Главу
Электрооборудование двигателя).
|
|
На некоторых
моделях радиатор может быть снят без предварительного демонтажа
батареи.
|
9. Снимите переднюю декоративную решетку (см. Главу
Кузов).
10. Выверните болты крепления радиатора.
11. Снимите радиатор, постарайтесь не расплескивать охлаждающую жидкость
и не порезать пальцы об острые края пластин теплообменника.
12. После снятия с автомобиля радиатор может быть проверен на наличие
признаков развития утечек, повреждений и нарушений внутренней проходимости
теплообменника. Любой ремонт должен производиться только в условиях
специализированной мастерской с применением необходимого оборудования.
13. Останки насекомых и растительности могут быть удалены из пространства
между пластинами теплообменника путем выдувания сжатым воздухом (не
забудьте надеть защитные очки!), либо вычищения мягкой кисточкой.
Постарайтесь не погнуть тонкие пластины теплообменника и не порезать
о них пальцы. Перед установкой радиатор должен быть промыт путем подачи
внутрь воды через садовый шланг.
14. Установка производится в обратном порядке. Проследите за правильностью
размещения радиатора на своих опорах и за надежностью затягивания
крепежа всех компонентов.
15. По завершению установки залейте в систему охлаждающую жидкость
требуемого состава (см. Главу
Настройки и текущее обслуживание автомобиля).
16. Запустите двигатель и проверьте его на наличие признаков утечек.
Прогрейте двигатель до нормальной рабочей температуры (оба шланга
радиатора должны стать горячими на ощупь). Проверьте уровень охлаждающей
жидкости, в случае необходимости долейте соответствующее количество
смеси требуемого состава.
17. На моделях с АТ проверьте уровень ATF, в случае необходимости
выполните соответствующую корректировку.
|
|
Расширительный бачок
|
|
1. На большинстве моделей для того, чтобы высвободить
расширительный бачок из расположенного по соседству с батареей опорного
кронштейна достаточно просто потянуть его вверх, не забудьте предварительно
отсоединить переливной шланг.
2. Слейте охлаждающую жидкость в приготовленную емкость, затем осмотрите
стенки бачка на наличие трещин и прочих механических повреждений,
в случае необходимости произведите замену.
3. Установка производится в обратном порядке.
|
|
|
|
