12.14.4. Генератор, аккумулятор, стартер

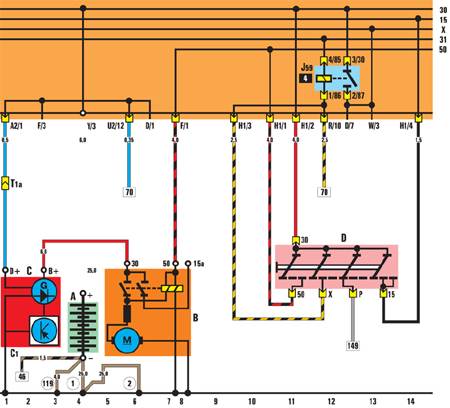

А – аккумулятор;
В – стартер;
С – генератор;
С1 – регулятор напряжения;
D – выключатель (замок) зажигания;

J59 – разгрузочное реле;
1 – перемычка аккумулятор – кузов;
2 – перемычка коробка передач – кузов;
119 – соединение с «массой 1» – в жгуте проводов фар
