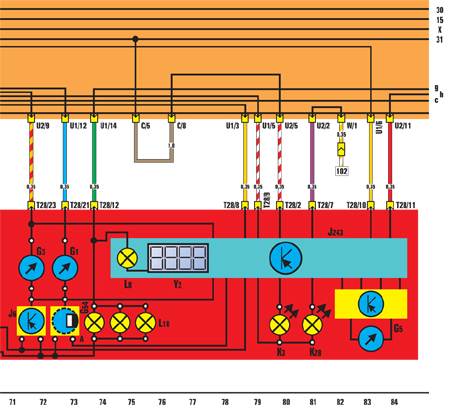

12.14.9. Комбинация приборов

G1 – указатель уровня топлива;
G3 – указатель температуры
охлаждающей жидкости;
G5 – тахометр;
J6 – стабилизатор напряжения;
Y2 – цифровые часы

J243 – указатель давления масла, уровня охлаждающей жидкости и тахометр;
КЗ – лампа давления масла;
L8 – лампа подсветки часов;
L10 – лампа подсветки панели;
