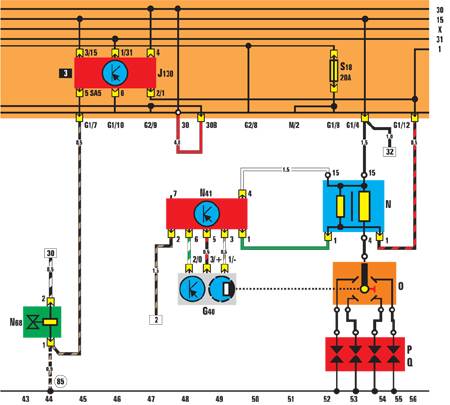

12.14.7. Система зажигания

G40 – датчик Холла;
N – катушка зажигания;
N41 – блок управления;

О – распределитель зажигания;
Р – разъем свечей зажигания;
Q – свечи зажигания
