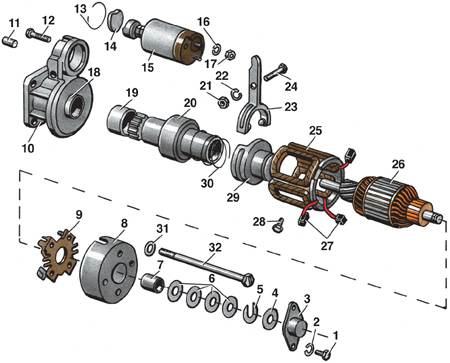

| 1. Отсоединить от тягового реле 15 (см. рис.
Детали стартера) вывод обмотки возбуждения. |
| 2. Отвернуть болты 12 и снять тяговое реле
15, выведя из зацепления рычаг 23. |
| 3. Отвернуть болты 1 и снять крышку 3 и шайбу
4. |
| 4. Снять стопорную шайбу 5 и регулировочные
шайбы 6. |
| 5. Отвернуть болты 32 и снять крышку 8. |
| 6. Вытащить щетки 27 из щеткодержателя 9 и снять
щеткодержатель. |
| 7. Снять корпус стартера с обмотками 25. |
| 8. Поднять автомобиль. |
| 9. Отвернуть гайку 21, вынуть ось 24 рычага
и снять рычаг 23. |

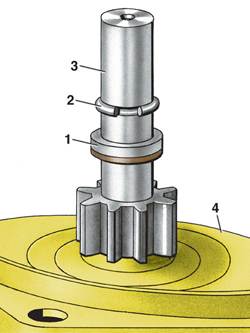

| 10. Для того чтобы вынуть ротор 26 с приводом
20 из крышки 10, нужно поставить ротор с крышкой вертикально и, используя
трубку подходящего диаметра как оправку, сбить защитное кольцо 1 (см.
рис. Снятие ротора) с пружинного кольца
2. |
| 11. Снять пружинное кольцо 2 и вынуть ротор
из крышки 4. |
| 12. Зажать ротор 26 (см. рис.
Детали стартера) в тисках и снять с вала ротора привод 20 в сборе.
Привод разборке не подлежит. Если он неисправен, его надо заменить. |
