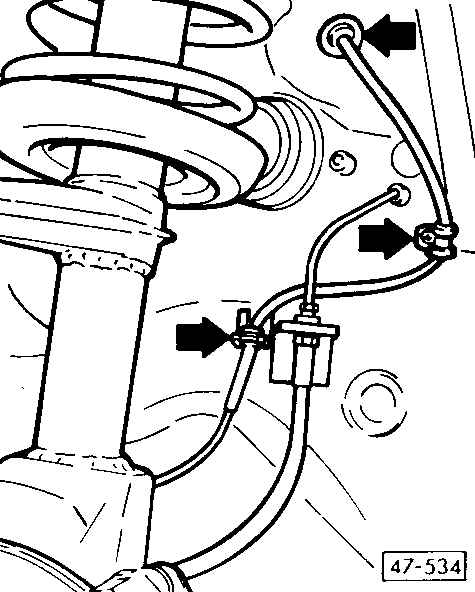

10.3.4.1. Датчики скорости вращения передних колесCнятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1) снимите болт крепления (указан
нижней стрелкой) и достаньте датчик скорости |
| 2) замените уплотнительное кольцо
датчика |
| 3) смажьте уплотнительное кольцо
и датчик скорости той же смазкой, что использовалась для смазки механизма
тормозов |
| 4) установите датчик в гнездо стойки
так, чтобы полихлорвиниловый наконечник касался ротора на ШРУС |
| 5)установите новый крепежный болт
и затяните его до 10 Н.м., удерживая датчик скорости, прижав его к
стойке подшипника ступицы
|
| 6) вставьте резиновую втулку проводов
в кронштейн на стойке подшипника ступицы (указан верхней стрелкой)
|
|
После того, как датчик скорости был снят и установлен несколько раз, замените
старый полихлорвиниловый колпачок и установите новый, деталь 437 927 809. Это
необходимо для поддержания требуемого воздушного зазора.

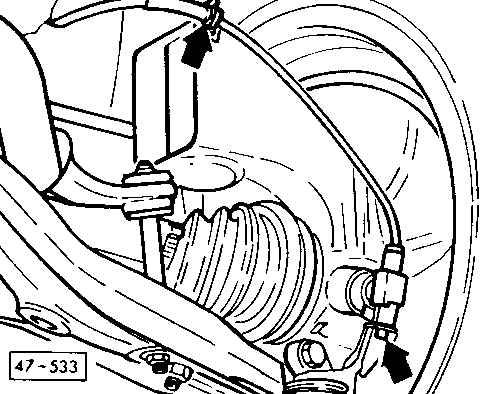

Жгут проводов датчика скорости переднего колеса, установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
наденьте на жгут проводов резиновую
втулку (верхняя стрелка) и протяните его к стойке подшипника ступицы
вставьте жгут проводов в резиновой втулке в кронштейн на кузове (нижняя
стрелка)
закрепите жгут провод при помощи зажима в точке, указанной средней
стрелкой |
|

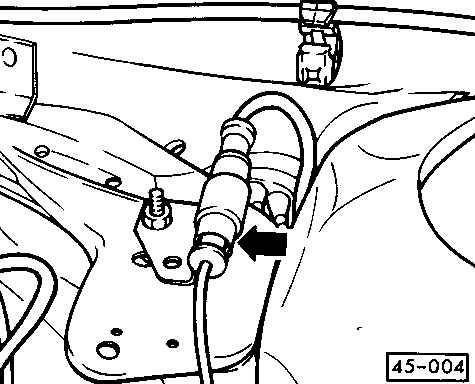

Датчик скорости левого переднего колеса, отсоединение
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
снимите разъем подключения с кронштейна
(указан стрелкой) и отсоедините его от датчика |
|

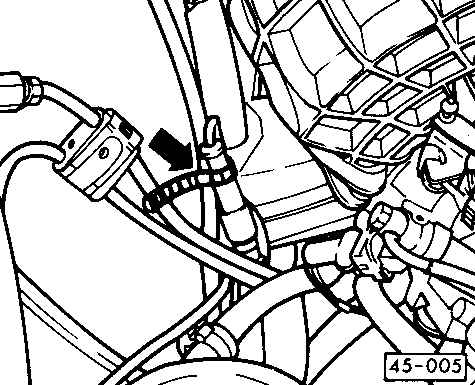

Датчик скорости правого переднего колеса, отсоединение
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
ослабьте крепежный хомут (указан стрелкой)
снимите разъем подключения и отсоедините его от датчика
|
|
|
