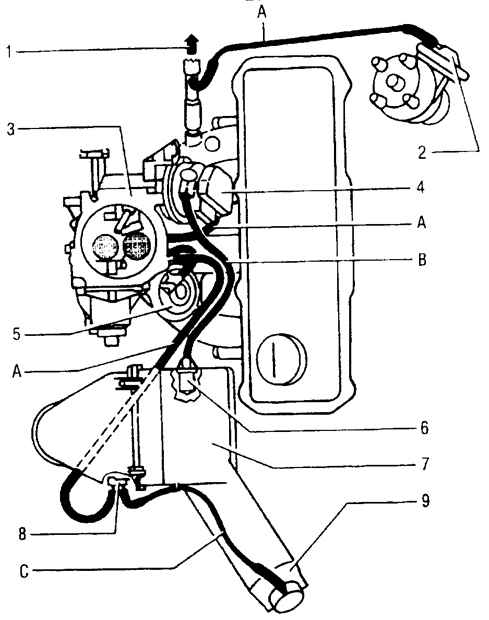

2.3.1.10. Заданные значения карбюратора 2EEСоединительные трубопроводы карбюратора 2 ЕЕ
|
1. К гидроусилителю тормозов
2. Вакуумный серводвигатель
3. Карбюратор 2 ЕЕ
4. Регулятор установки дросселя
5. Вакуумный серводвигатель, 2 камера
6. Фильтр вентиляционной системы
7. Воздушный фильтр
8. Регулятор температуры
9. Корпус регулятора
|
А. Черный
В. Коричневый
С. Светлый |
Заданные значения карбюратора 2 ЕЕ
Ограничение числа оборотов, об/мин
| 7000 ± 50
|
| Потенциометр дроссельной заслонки:
|
общее сопротивление, кОм
| 1.4 – 2.6
|
| Сопротивление в области регулировки:
|
минимальное, Ом
|
|
| максимальное, кОм
| 1.4 – 2.4
|
| Устройство регулировки дроссельной заслонки, сопротивление
между:
|
контактами 1 + 2/6 + 7, Ом
| 20 – 70
|
контактами 3 + 4, кОм
| 1.4 – 2.6
|
контактами 5 + 3, мин, кОм
|
|
контактами 5 + 3, макс, кОм
| 1.4 – 2.4
|
| Устройство регулировки воздушной заслонки, сопротивление:
|
между контактами, Ом
| 0.9 – 1.7
|
| изоляция, Ом
|
|
Установка холостого хода, об/мин
| 900 ± 75
|
Содержание СО, объем %
| 0.6 ± 0.4
|
|
