7.5.19. Плоские контакты с несимметричными стопорными язычками

Введите подходящую для корпуса разъема отмычку в шлиц в корпусе разъема.

Возьмитесь за провод к контакту и слегка надавите его внутрь разъема.

ПРИМЕЧАНИЕ

За счет вдавливания наконечника внутрь корпуса разъема с плечиков внутри разъема снимаются стопорные язычки наконечника, и с помощью отмычки их можно свободно вывести из корпуса разъема.

Одновременно вдавите отмычку в корпус разъема и вытяните разблокированный наконечник

Отмычку после извлечения контакта можно вновь удалить из шлица в корпусе разъема.

Специальные штекерные соединения

ПРИМЕЧАНИЕ

Перед разблокировкой контактов необходимо при наличии разблокируйте или удалите фиксаторы корпуса (вторичные крепления) специальным инструментом.

Фастон-контакт

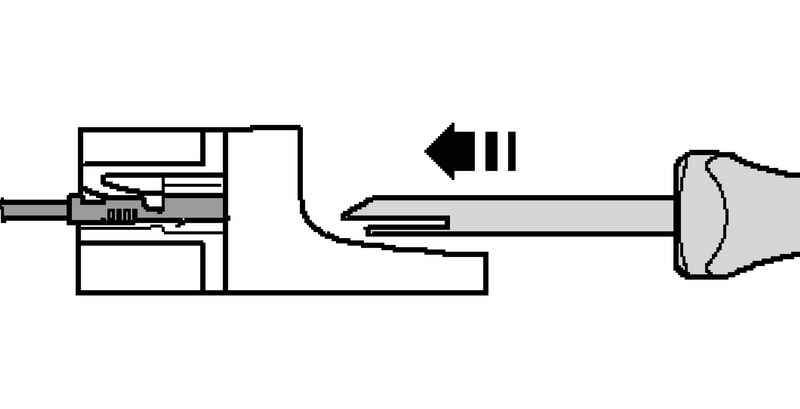

Рис. 7.126. Ввод отмычки в шлиц в корпусе разъема

Введите подходящую для корпуса разъема отмычку в шлиц в корпусе разъема (рис. 7.126).

Возьмитесь за провод к контакту и слегка надавите его внутрь разъема.

ПРИМЕЧАНИЕ

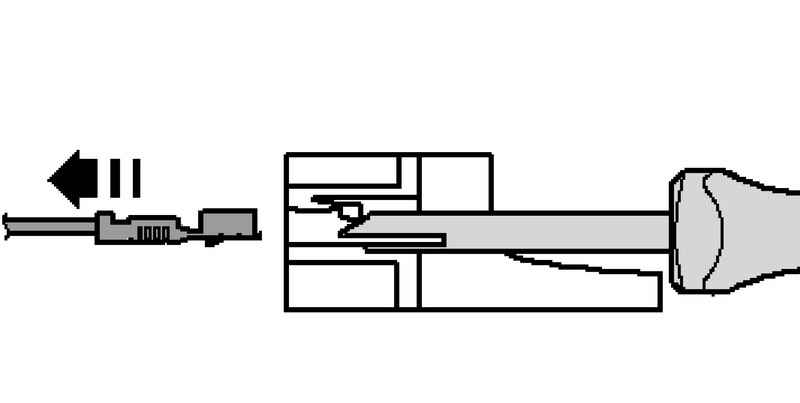

Рис. 7.127. Извлечение разблокированного наконечника

Одновременно вдавите отмычку в корпус разъема и вытяните разблокированный наконечник (рис. 7.127).

Отмычку после извлечения контакта можно вновь удалите из шлица в корпусе разъема.

Контакты GT 150/ 280

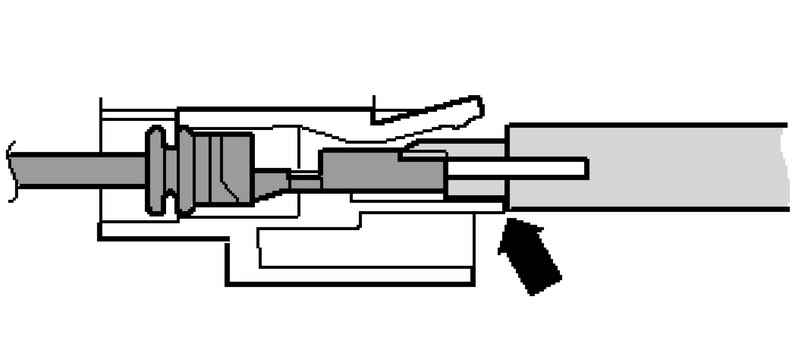

Рис. 7.128. Ввод отмычки в шлиц в корпусе разъема

Введите в корпус разъема подходящую для корпуса разъема отмычку под стопорный язычок (рис. 7.128).

Вдавите отмычку до упора в корпус разъема.

Контакт «выбрасывается» из разъема.

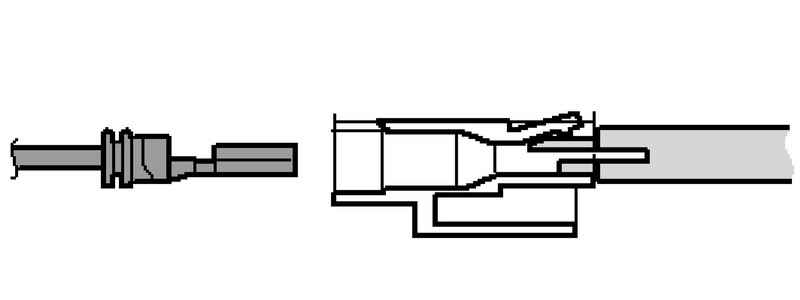

Рис. 7.129. Извлечение разблокированного наконечника

Отмычку после извлечения контакта можно вновь удалите из шлица в корпусе разъема (рис. 7.129).

Контакты без стопорных язычков

Вставьте отмычку под стопорный язычок корпуса разъема.

Продавите отмычку, слегка поддевая ей, до упора.

Контакт «выбрасывается» из разъема.
