19.11. Фары

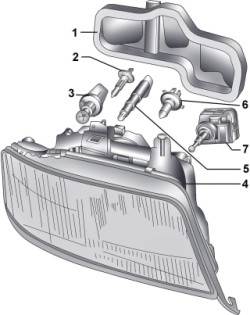

Фара с галогенной лампой
Рис. 18.37. Фара с галогенной лампой: 1 – задняя крышка фары; 2 – лампа ближнего света H1 (12 V, 55 W); 3 – лампа поворота (12 V, 21 W); 4 – корпус фары; 5 – габаритная лампа (12 V, 5 W); 6 – лампа дальнего света H7 (12 V, 55 W); 7 – двигатель корректора света фар


Устройство фар с галогенной и газоразрядной лампами показано на рис. 18.37 и 18.38.

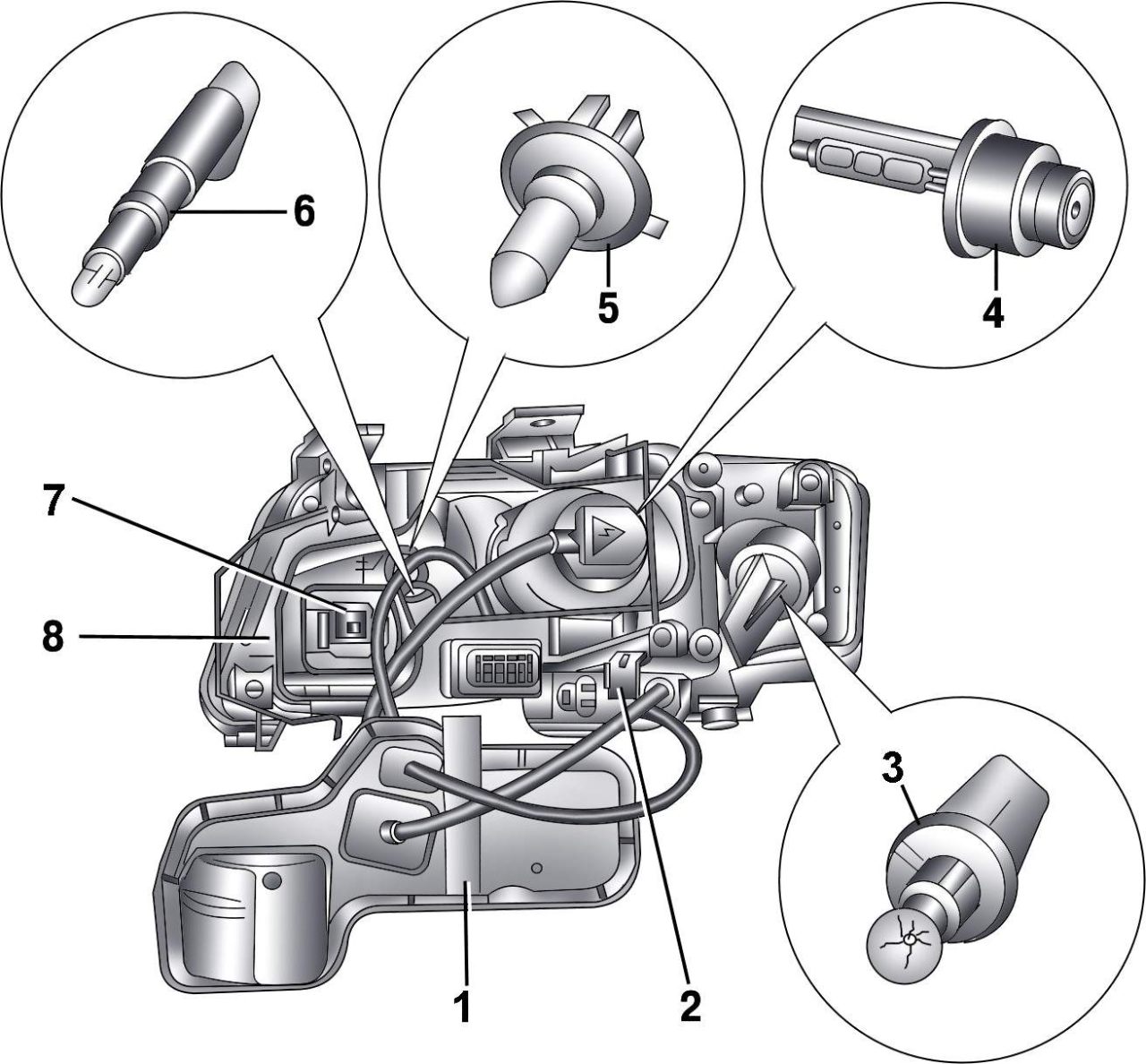

Фара с газоразрядной лампой
Рис. 18.38. Фара с газоразрядной лампой: 1 – задняя крышка фары; 2 – блок активации газоразрядной лампы; 3 – лампа поворота (12 V, 21 W); 4 – лампа ближнего света (газоразрядная 12 V, 35 W); 5 – лампа дальнего света H7 (12 V, 55 W); 6 – габаритная лампа (12 V, 5 W); 7 – двигатель корректора света фар; 8 – корпус фары



Снятие
Снимите передний бампер.

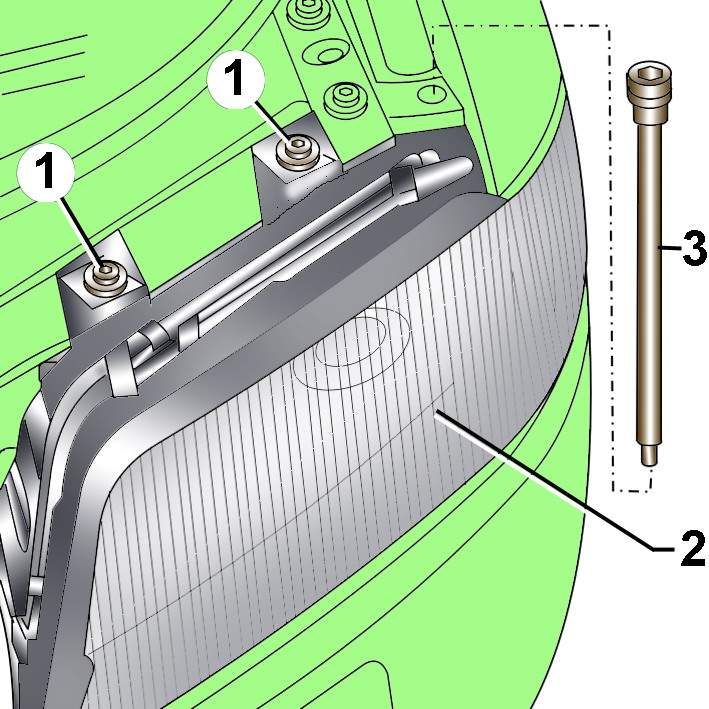

Расположение болтов (1 и 3) крепления фары (2)
Рис. 18.39. Расположение болтов (1 и 3) крепления фары (2)


Выверните два болта 1 (рис. 18.39) верхнего крепления фары 2.
Вывинтите длинный наружный Torx-болт (Т30) 3 крепления фары. Для извлечения болта можно использовать магнит.
Отсоедините от фары электрические разъемы.
Поворачивая фару к центру автомобиля, затем, перемещая вперед, снимите фару.

Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.

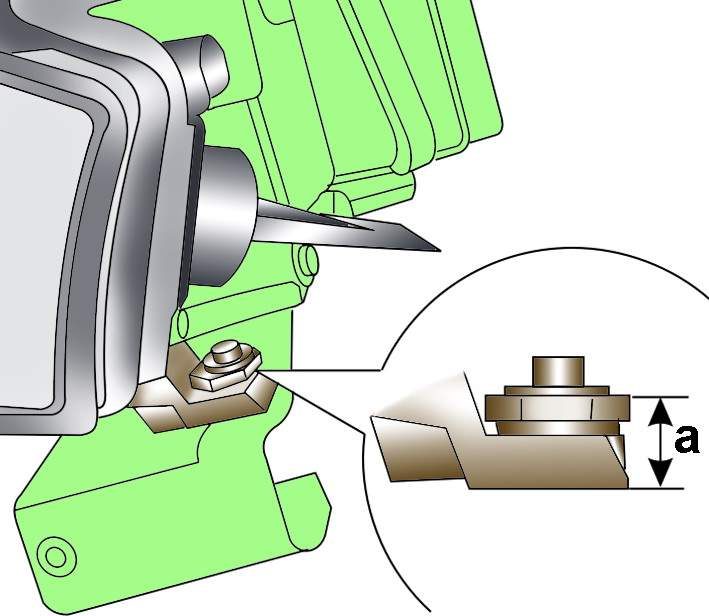

Место измерения размера «а» перед установкой новой фары
Рис. 18.40. Место измерения размера «а» перед установкой новой фары


Перед установкой новой фары, вращая пластмассовую гайку, установите размер а (рис. 18.40), соответствующий размеру в фаре снятой с автомобиля.

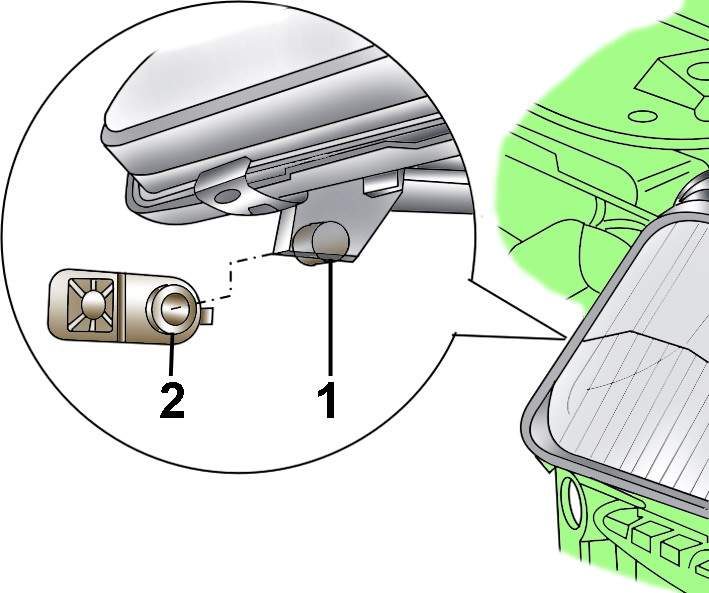

Совмещение установочного выступа (1) с отверстием фиксатора (2) при креплении внутренней стороны фары
Рис. 18.41. Совмещение установочного выступа (1) с отверстием фиксатора (2) при креплении внутренней стороны фары


При установке совместите установочный выступ 1 (рис. 18.41) на внутренней стороне фаре с отверстием фиксатора 2, затем установите на место внешнюю сторону фары.
Затяните болты крепления фары моментом 6 Н·м.
Проверьте и при необходимости отрегулируйте свет фар.

Регулировка света фар
Точная регулировка возможна только с помощью специального прибора.
При регулировке света фар регулируются и противотуманные фары.

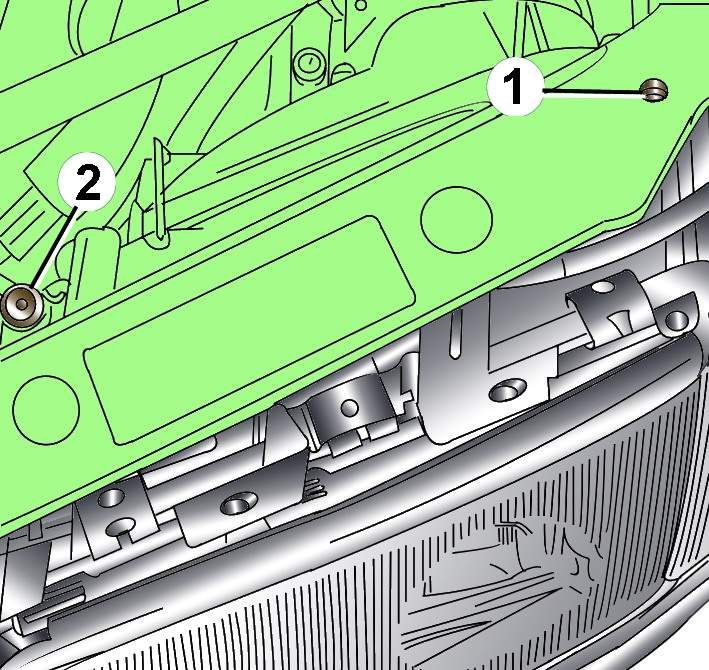

Расположение винтов регулировки света фар в вертикальной (1) и горизонтальной (2) плоскостях
Рис. 18.42. Расположение винтов регулировки света фар в вертикальной (1) и горизонтальной (2) плоскостях


Для регулировки света фар используются винты, доступ к которым возможен через отверстия в верхней части фары (рис. 18.42).
Внешний винт предназначен для регулировки света фар в вертикальной плоскости, внутренний винт — для регулировки в горизонтальной плоскости.
При регулировке света фар должны выполняться следующие условия:
давление в шинах должно быть нормальным;
– автомобиль должен быть в снаряженном состоянии: с полностью заправленным топливным баком, комплектом инструмента и запасным колесом;
– автомобиль должен быть установлен на ровной горизонтальной площадке;
– перед регулировкой необходимо покачать кузов автомобиля, для того чтобы все элементы подвески встали на свои места;
– корректор света фар установите в положение «0»;
– регулируется только ближний свет фар.
