19.13. Двигатель корректора света фар

        ПРИМЕЧАНИЕ
После снятия и установки двигателя корректора света фар необходимо провести регулировку света фар

Снятие

Расположение крышки воздушного фильтра
Рис. 18.20. Расположение крышки воздушного фильтра


Снимите крышку воздушного фильтра (см. рис. 18.20).

Расположение болтов крепления воздушных патрубков (1 и 2)
Рис. 18.21. Расположение болтов крепления воздушных патрубков (1 и 2)


Выверните болты и снимите воздушные патрубки 1 и 2 (см. рис. 18.21).
Освободите фиксаторы и снимите крышку с задней части фары.

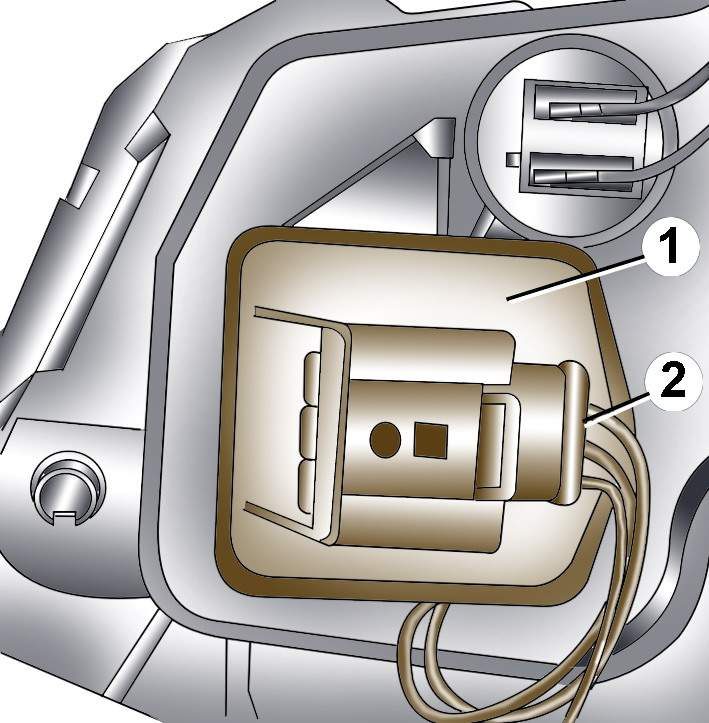

Расположение электрического разъема (2) двигателя корректора фар (1)
Рис. 18.47. Расположение электрического разъема (2) двигателя корректора фар (1)


Отсоедините электрический разъем 2 (рис. 18.47) от двигателя корректора фар.
Снимите двигатель корректора фар. Для этого на правой фаре поверните двигатель корректора по часовой стрелке, а на левой фаре — против часовой стрелки.
При снятии двигателя корректора света фар извлеките сферическую головку толкателя корректора из зажима на рефлекторе фары, перемещая ее на левой фаре вправо, а на правой фаре — влево.

Установка
Установка проводится в последовательности, обратной снятию.
