19.15. Боковой повторитель поворота

Снятие

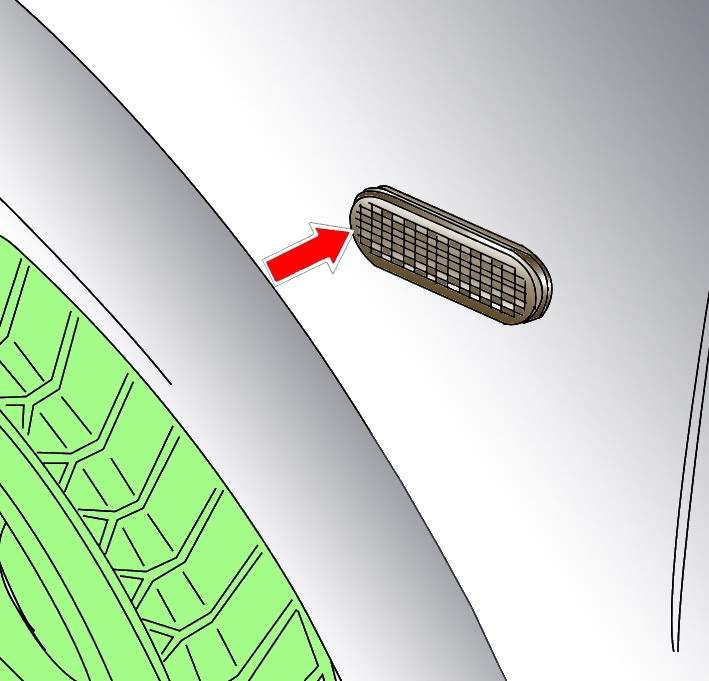

Рис. 18.49. Снятие бокового повторителя поворота

Осторожно сдвиньте повторитель поворота назад и извлеките его из крыла (рис. 18.49).

Отсоедините электрический разъем от бокового повторителя поворота.

Установка

Подсоедините электрический разъем к боковому повторителю поворота.

Сначала вставьте боковой повторитель поворота обоими пазами в отверстие кузова и затем надавите на переднюю часть повторителя до полной его фиксации.
