19.19. Комбинация приборов

Снятие
При снятии комбинации приборов не требуется снятие рулевого колеса.
Переместите рулевое колесо в нижнее положение.

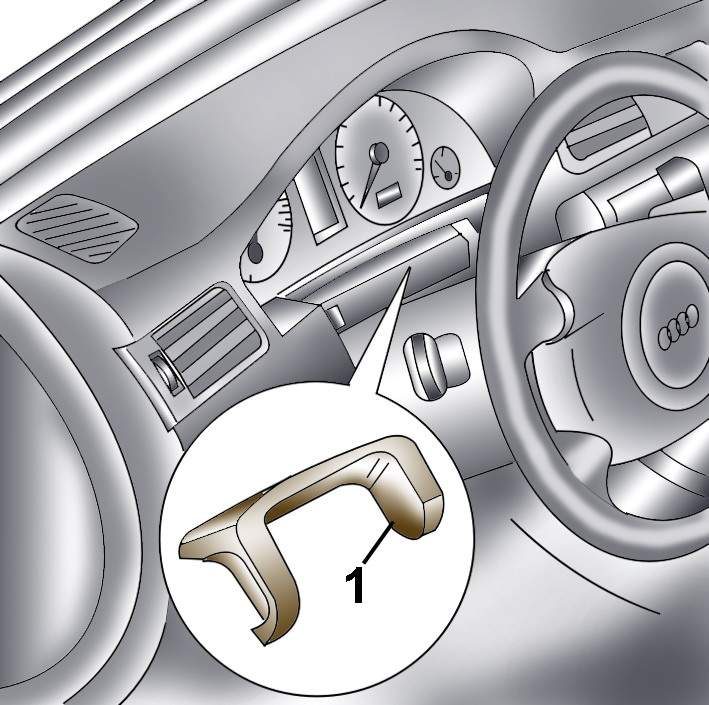

Расположение декоративной накладки (1) в основании комбинации приборов
Рис. 18.56. Расположение декоративной накладки (1) в основании комбинации приборов


Нажмите вверх на боковые стороны декоративной накладки, расположенной в основании комбинации приборов, и снимите ее (рис. 18.56).

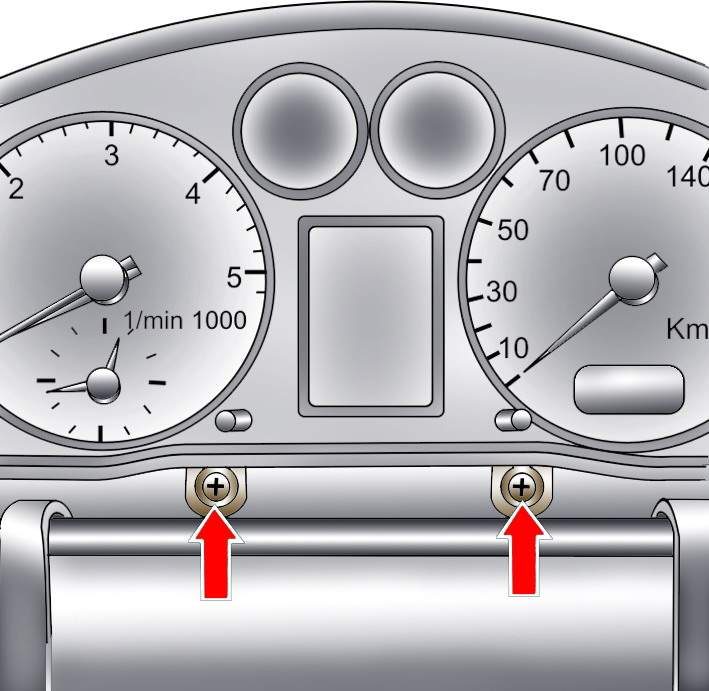

Расположение винтов крепления комбинации приборов
Рис. 18.57. Расположение винтов крепления комбинации приборов


Выверните два болта крепления комбинации приборов (рис. 18.57).
Выдвиньте комбинацию приборов из панели приборов.
Отсоедините электрические разъемы от задней части комбинации приборов и снимите комбинацию приборов.
Для замены ламп комбинации приборов маленькой отверткой поверните держатель лампы против часовой стрелки и снимите держатель с лампой.

Установка
Установка проводится в последовательности, обратной снятию. После установки проверьте правильность и надежность подсоединения электрических разъемов.
