19.25. Переключатель внешнего освещения

Снятие

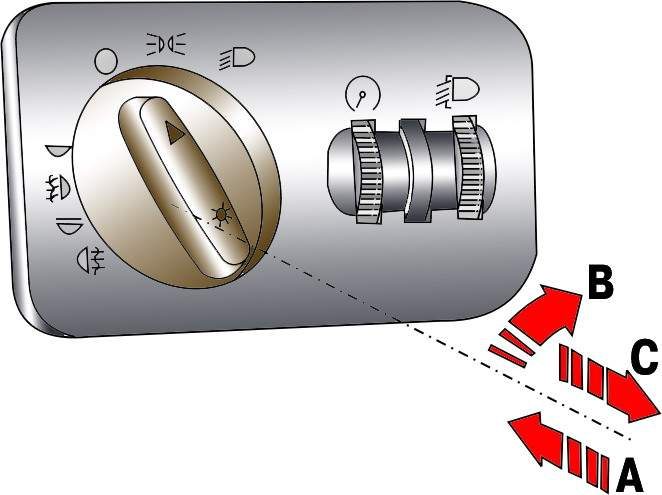

Направления нажатия (А) и поворота (В) ручки и снятия (С) переключателя внешнего освещения
Рис. 18.65. Направления нажатия (А) и поворота (В) ручки и снятия (С) переключателя внешнего освещения


Нажмите на ручку переключателя внешнего освещения А (рис. 18.65) и одновременно поверните его по часовой стрелке В.
Удерживая ручку переключателя в нажатом положении, извлеките корпус переключателя из панели приборов в направлении С.
Отсоедините электрические разъемы от переключателя.

Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Подсоедините к переключателю электрические разъемы.
Нажмите на ручку переключателя внешнего освещения А (рис. 18.66) и одновременно поверните его по часовой стрелке В, при этом защелки 1 переместятся в корпус переключателя.

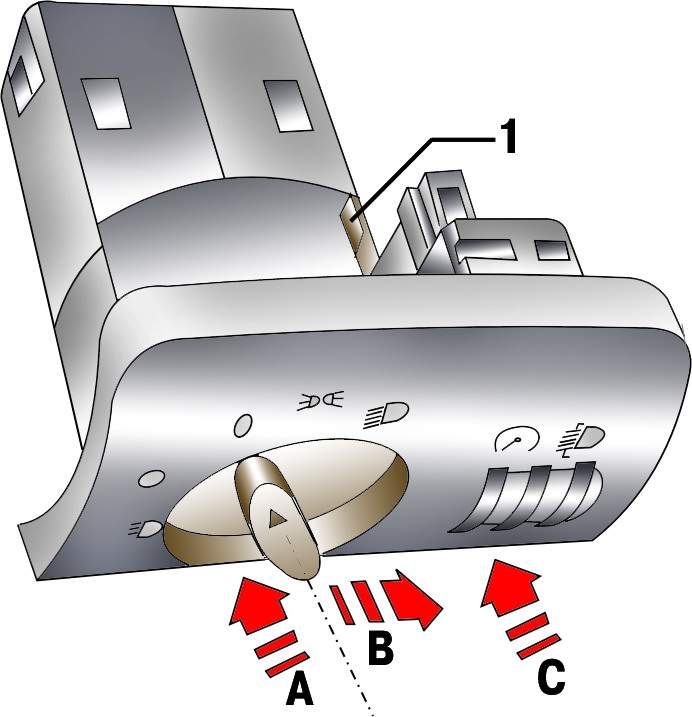

Направления нажатия (А) и поворота (В) ручки и установки (С) переключателя внешнего освещения
Рис. 18.66. Направления нажатия (А) и поворота (В) ручки и установки (С) переключателя внешнего освещения: 1 - защелка


Удерживая ручку переключателя в нажатом положении, установите корпус переключателя в гнездо панели приборов и поверните ручку переключателя против часовой стрелки. При этом защелки 1 выступят из переключателя и закрепят его на панели приборов.
