19.3. Предохранители




Элементы крепления блока предохранителей
Рис. 18.4. Элементы крепления блока предохранителей: 1 – предохранитель; 2 – болты; 3 – фиксаторы


Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов (см. рис. 18.4)
Лезвием отвертки откройте крышку блока предохранителей. Перечень предохранителей имеется на внутренней стороне крышки.
Всегда заменяйте предохранитель другим предохранителем той же мощности. На каждом предохранителе указана величина защищаемого тока. Никогда не заменяйте предохранитель более одного раза, не определив причину его перегорания.

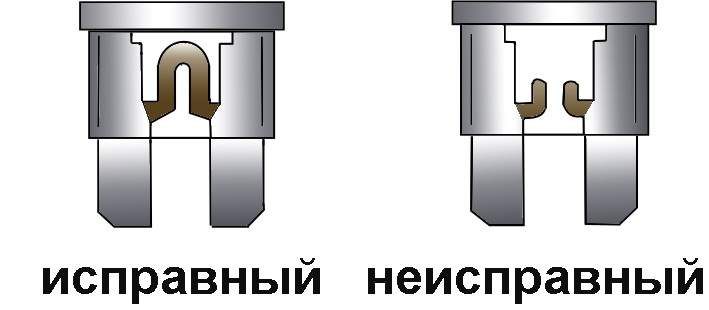

Визуальная проверка целости предохранителя
Рис. 18.1. Визуальная проверка целости предохранителя


Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван (рис. 18.1).

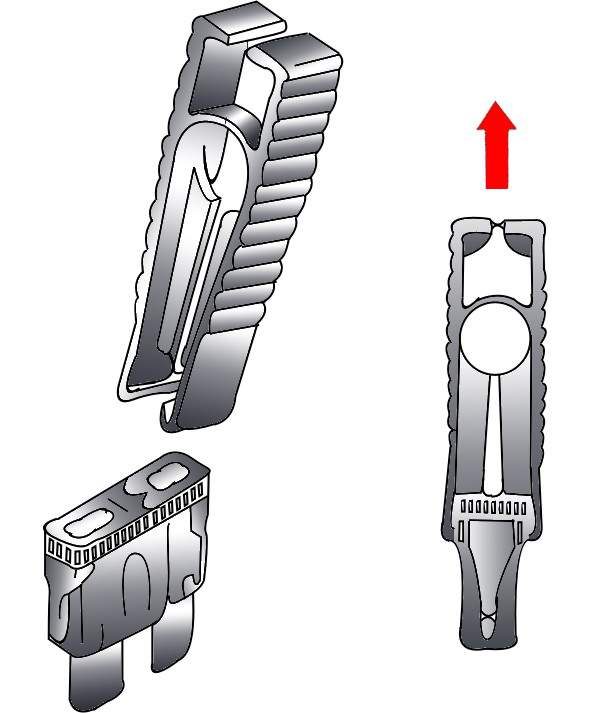

Использование пинцета для снятия предохранителя
Рис. 18.2. Использование пинцета для снятия предохранителя


Для того, чтобы вынуть предохранитель из разъема, воспользуйтесь пинцетом (рис. 18.2). Провод внутри перегоревшего предохранителя разорван.
Установите новый предохранитель, рассчитанный на ту же величину тока. На обратной стороне каждого предохранителя указана величина защищаемого тока. Кроме того, цвет корпуса предохранителя соответствует величине защищаемого тока.

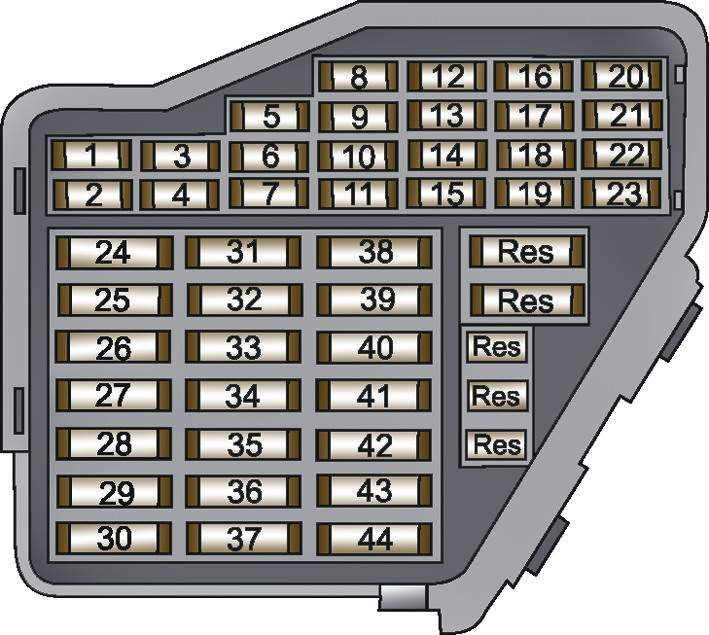

Расположение предохранителей на блоке предохранителей
Рис. 18.3. Расположение предохранителей на блоке предохранителей


Сила тока, А
Цвет
5
Светло-коричневый
10
Красный
15
Синий
20
Желтый
25
Белый
30
Зеленый

Если установленный предохранитель снова перегорел, проверьте электрическую цепь, защищаемую предохранителем.

        ПРЕДУПРЕЖДЕНИЕ
1. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.
2. Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.


Ток, А
1
5
2
10
3
5
4
5
5
10
6
5
7
10
8
5
9
10
10
5
11
10
12
10
13
10
14
10
15
10
16
5
17
10
18
10
19
10
20
10/15*
21
10/15*
22
5
23
5
24
25
25
30
26
30
27
15
28
20
29
20/30**
30
20
31
15
32
20
33
15
34
15
35
30
36
15
37
20
38
20
39
15
40
25
41
25
42
25
43
5
44
30

* 15 A с 1999
** 20 A до 1999
