19.20. Цилиндр замка зажигания

Снятие
Установите колеса автомобиля для движения прямо вперед.
Снимите переключатели рулевой колонки.

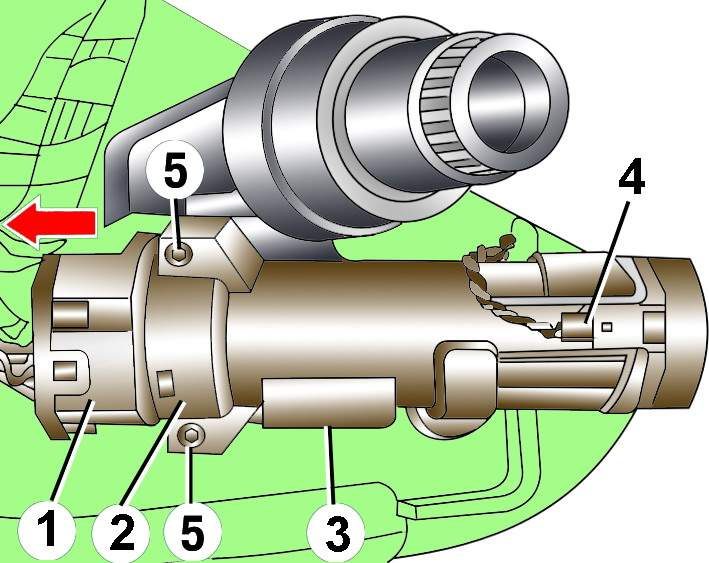

Цилиндр замка зажигания
Рис. 18.58. Цилиндр замка зажигания: 1 – электрический разъем; 2 – замок зажигания; 3 – кожух рулевой колонки; 4 – электрический разъем считывающей катушки иммобилайзера; 5 – винты


Отсоедините электрический разъем 4 (рис. 18.58) от считывающей катушки иммобилайзера. Стрелкой показано направление снятия замка зажигания.

Автомобили с автоматической коробкой передач
Переместите рычаг селектора в положение «P».

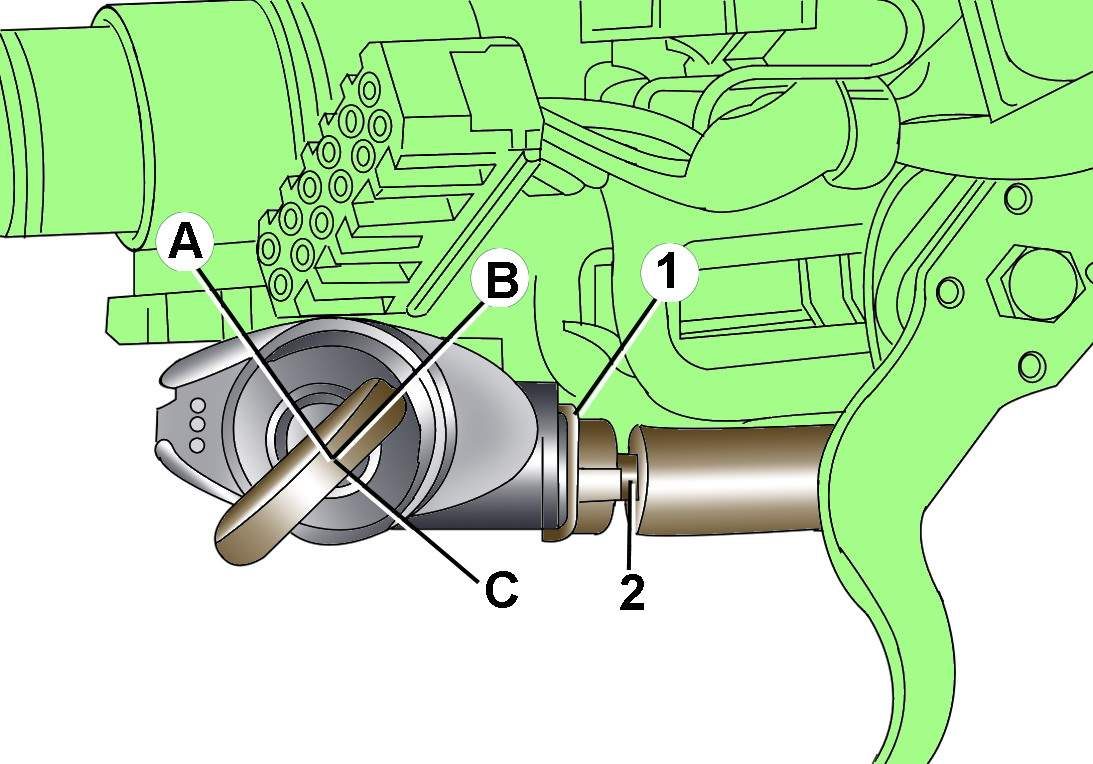

Положения ключа (А, В, С) при снятии замка зажигания и расположение рычага (1) и троса (2) замка зажигания
Рис. 18.59. Положения ключа (А, В, С) при снятии замка зажигания и расположение рычага (1) и троса (2) замка зажигания


Поверните ключ в замке зажигания в положение В («Ignition on») (рис. 18.59).
Снимите рычаг 1 замка зажигания и отсоедините трос 2, потянув его из корпуса замка зажигания.

Все модели
Для выполнения следующих операций по снятию цилиндра замка зажигания понадобится ключ зажигания с плоской ручкой (без подсветки или передатчика дистанционного управления).
Вставьте ключ в замок зажигания и поверните его в положение «Ignition on», при этом должно быть видно отверстие в торце цилиндра замка зажигания.

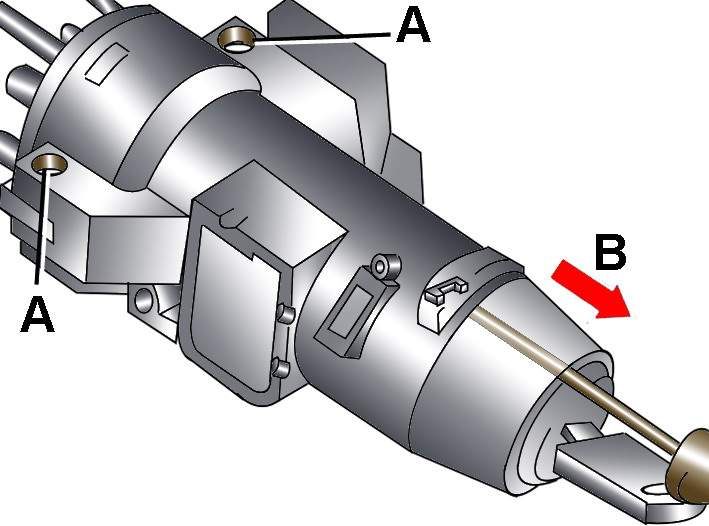

Снятие цилиндра замка зажигания
Рис. 18.60. Снятие цилиндра замка зажигания: А — отверстие для крепления замка зажигания; В — направление снятия цилиндра замка зажигания


Вставьте стальной стержень диаметром около 1,5 мм в отверстие до упора и выньте цилиндр со считывающим кольцом из корпуса замка зажигания (рис. 18.60).

Установка
Вставьте ключ в замок зажигания и поверните его в положение «Ignition on». Вставьте стальной стержень диаметром около 1,5 мм до упора в отверстие и установите цилиндр в корпус замка зажигания.
Нажмите до упора на цилиндр замка с ключом.
Выньте стальной стержень и нажмите на цилиндр замка до его фиксации защелкой.
Установите переключатели рулевой колонки.
