4.2.9. Двухмассовый маховик

Снимите коробку передач.

Проворачивая коленчатый вал двигателя в направлении его рабочего вращения за болт крепления шкива коленчатого вала, установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ).

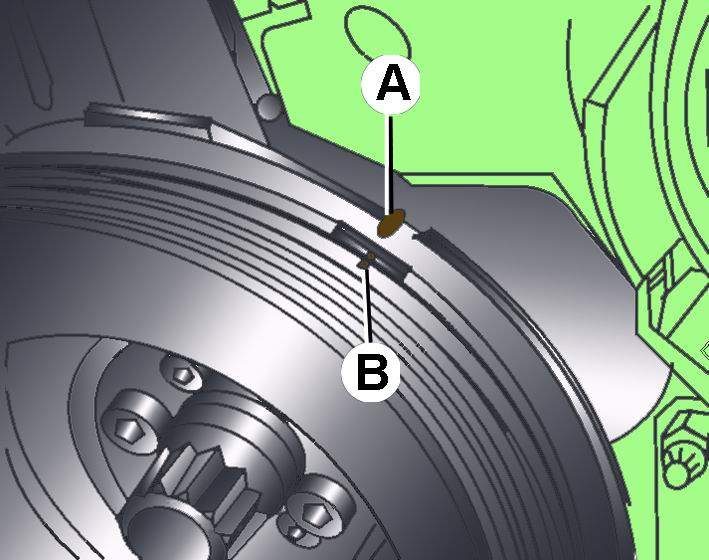

Рис. 3.2.28. Совмещение метки на шкиве коленчатого вала (В) с указателем (А) на кожухе

Убедитесь, что метка на шкиве коленчатого вала совместилась с указателем на кожухе (см. рис. 3.2.28).

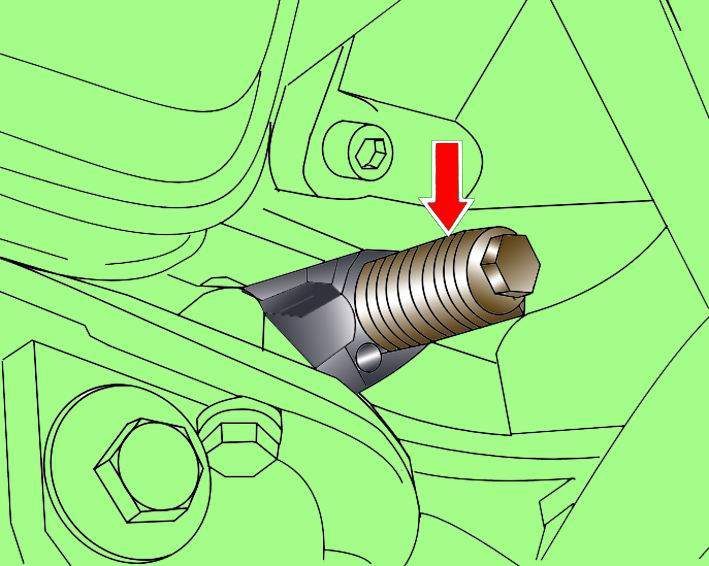

Рис. 3.2.30. Расположение установочного винта 3242 для фиксации коленчатого вала

Зафиксируйте коленчатый вал в этом положении. Для фиксации коленчатого вала выверните из блока цилиндров датчик положения коленчатого вала и вместо него вверните установочный винт 3242 (см. рис. 3.2.30).

Отверните болты и, соблюдая осторожность, снимите маховик.

Устанавливают маховик в последовательности, обратной снятию, при этом необходимо заменить новыми болты его крепления.

Затяните болты крепления маховика моментом 60 Н·м и доверните на угол 180°.
