11.7.7. Электродвигатель вентилятора системы охлаждения двигателя

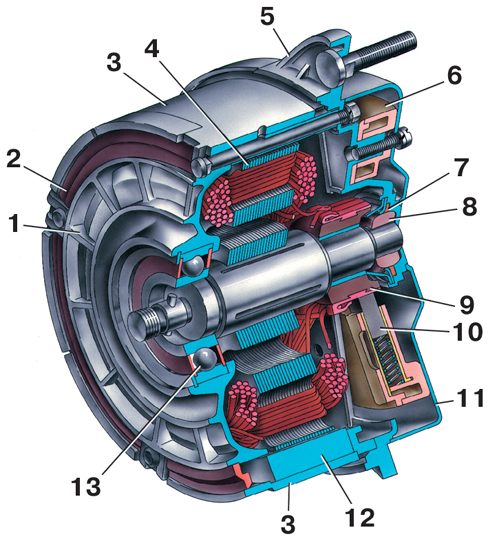

Электродвигатель вентилятора системы охлаждения двигателя

1 – корпус электродвигателя;
2 – грязезащитное кольцо;
3 – держатель магнитов;
4 – якорь электродвигателя;
5 – крышка;
6 – щеткодержатель;
7 – войлочное кольцо;
8 – втулка;
9 – коллектор;
10 – щетка;
11 – кожух;
12 – магнит;
13 – шарикоподшипник

На автомобилях установлен электродвигатель МЭ 272 постоянного тока, предназначенный для привода вентилятора системы охлаждения двигателя.

Электродвигатель не нуждается в обслуживании и в случае неисправности должен заменяться. Момент затягивания гайки крепления крыльчатки 9,8 Н·м (1 кгс·м).

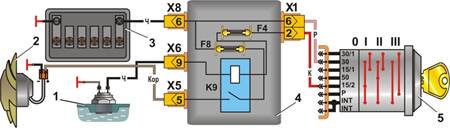

Схема включения электродвигателя вентилятора системы охлаждения двигателя

1 – датчик включения электровентилятора;
2 – электровентилятор;
3 – аккумуляторная батарея;

4 – блок предохранителей и реле;
5 – выключатель зажигания

Электродвигатель включается датчиком типа ТМ108, который ввернут в правый бачок радиатора в нижней части, сзади.

Температура замыкания контактов 99±3° С, а размыкания 94±3° С.

Реле включения электродвигателя вентилятора типа 113.3747 установлено в блоке предохранителей и реле.
