13.10. Вал-шестерня

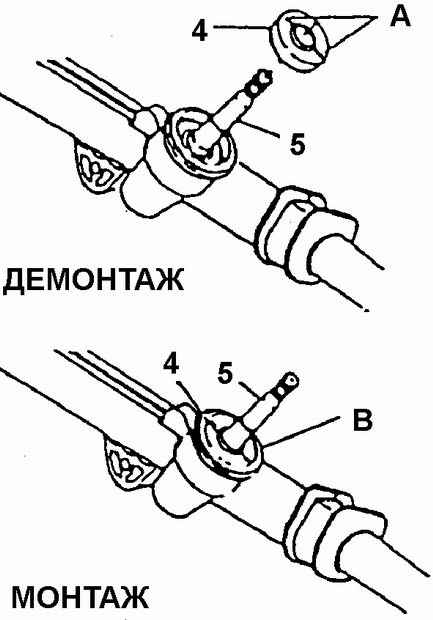

Демонтаж и монтаж уплотнения вала-шестерни

A. НАНЕСТИ НА КОНТАКТИРУЮЩИЕ ПОВЕРХНОСТИ ВАЛА-ШЕСТЕРНИ И УПЛОТНЕНИЯ СМАЗКУ, СОДЕРЖАЩУЮ КАЛЬЦИЕВЫЙ АНГИДРИД
В. УПЛОТНЕНИЕ ДОЛЖНО РАСПОЛАГАТЬСЯ ЗАПОДЛИЦО С ТОРЦОМ КАРТЕРА

4. УПЛОТНЕНИЕ
5. ВАЛ ШЕСТЕРНЯ

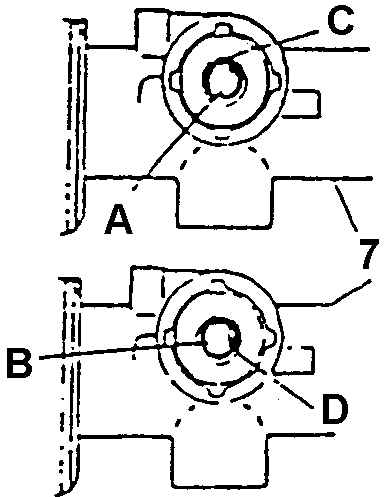

Начальное и конечное положения вала-шестерни

А. НАЧАЛЬНОЕ ПОЛОЖЕНИЕ (7:30)
В. КОНЕЧНОЕ ПОЛОЖЕНИЕ (9:00)
С. СЕРЕДИНА ЛЫСКИ ДЛЯ НАЧАЛЬНОГО ПОЛОЖЕНИЯ
D. СЕРЕДИНА ЛЫСКИ ДЛЯ КОНЕЧНОГО ПОЛОЖЕНИЯ

7. КАРТЕР

Снять или отсоединить

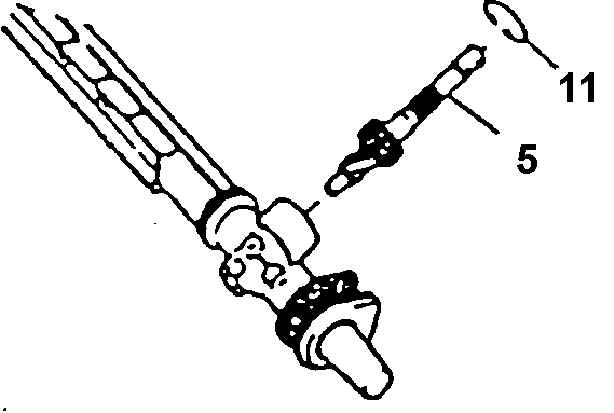

Демонтаж вала-шестерни

5. ВАЛ-ШЕСТЕРНЯ
11. ПРУЖИННОЕ КОЛЬЦО

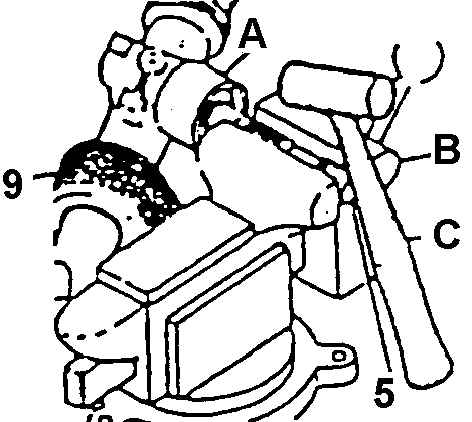

Демонтаж вала-шестерни из картера

А. ПОСТУЧАТЬ ПО КАРТЕРУ ДЛЯ ОБЛЕГЧЕНИЯ ДЕМОНТАЖА ВАЛА-ШЕСТЕРНИ
В. ТИСКИ С НАКЛАДКАМИ ГУБОК ИЗ МЯГКОГО МАТЕРИАЛА
С. МОЛОТОК

5. ВАЛ-ШЕСТЕРНЯ
9. РЕЗИНОВАЯ ВТУЛКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Повернуть вал-шестерню 5 так, чтобы направляющая планка 10 была посередине окна картера.

2. Отметить положение лыски вала-шестерни относительно картера.

3. Пружинное кольцо 11.

4. Вал-шестерню 5.

Измерить

ПОРЯДОК ВЫПОЛНЕНИЯ

Направляющая планка 10 должна находиться посередине окна картера.

Установить или присоединить

Расположение направляющей планки в окне картера

А. ОДИНАКОВОЕ РАССТОЯНИЯ
В. ОКНО КАРТЕРА

10. НАПРАВЛЯЮЩАЯ ПЛАНКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вал-шестерню. Положение лыски вала-шестерни должно соответствовать нанесенной на картер механизма метке, планка 10 при этом будет расположена посередине окна картера.

2. Пружинное кольцо 11.
