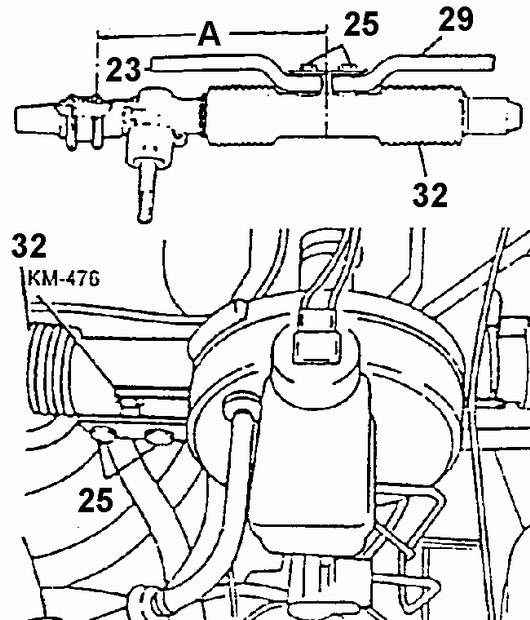

13.14. Проверка нейтрального положения рейкиНейтральное положение рейки, соответствующее прямолинейному движению
автомобиля
|
|
А. 325 MM
23. РУЛЕВАЯ ТЯГА (ЛЕВАЯ)
25. БОЛТ
20. РУЛЕВАЯ ТЯГА (ПРАВАЯ)
32. КОЖУХ КАРТЕРА |
После завершения любых ремонтных работ с рулевым механизмом необходимо проверить
нейтральное положение рейки, соответствующее установке управляемых колес для прямолинейного
движения автомобиля.
Отрегулировать

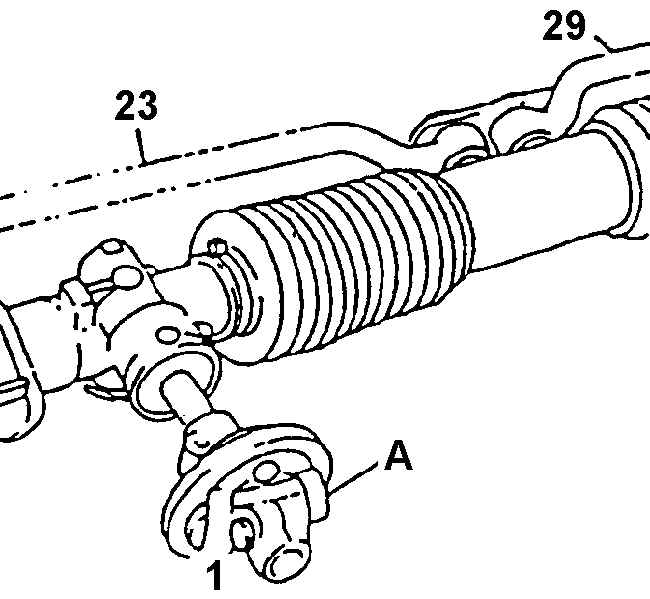

Проверка положения стяжного болта
|
|
А. СТЯЖНОЙ БОЛТ КЛЕММОВОГО СОЕДИНЕНИЯ МУФТЫ
ДОЛЖЕН РАСПОЛАГАТЬСЯ СВЕРХУ РУЛЕВОГО ЗАЛА, А ЕГО ОСЬ ДОЛЖНА БЫТЬ ГОРИЗОНТАЛЬНА
1. СТЯЖНОЙ БОЛТ
23. РУЛЕВАЯ ТЯГА (ЛЕВАЯ)
29. РУЛЕВАЯ ТЯГА (ПРАВАЯ)
|

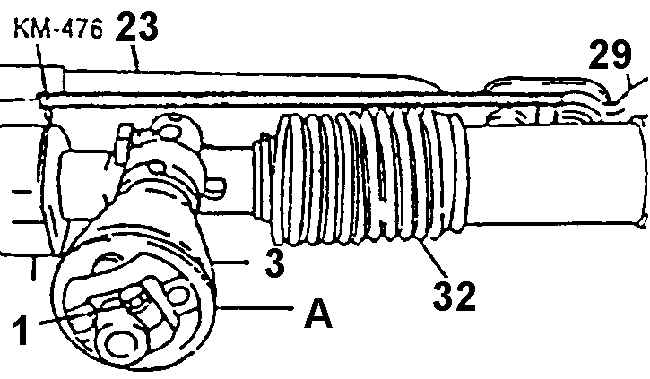

Проверка правильности сборки рулевого механизма
|
|
А. НЕПРАВИЛЬНАЯ СБОРКА РУЛЕВОГО МЕХАНИЗМА
(ОСЬ СТЯЖНОГО БОЛТА НЕ ГОРИЗОНТАЛЬНА)
1. СТЯЖНОЙ БОЛТ
3. УПЛОТНИТЕЛЬНЫЙ ЧЕХОЛ ОТВЕРСТИЯ ПЕРЕДНЕГО ЩИТА КУЗОВА
23. РУЛЕВАЯ ТЯГА (ЛЕВАЯ)
29. РУЛЕВАЯ ТЯГА (ПРАВАЯ)
32. КОЖУХ КАРТЕРА
|
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установить планку контрольно-измерительного
приспособления КМ-476 между головками рулевых тяг. При этом штифт
приспособления должен войти в углубление посадочного места левой (по
ходу движения автомобиля) резиновой втулки.
|
| 2. Удерживать рулевое колесо в положении, которое
соответствует прямолинейному движению автомобиля. При нейтральном
положении рейки размер А равен 325 мм.
|
3. Проверить соблюдение следующих условий:
– стяжной болт клеммового соединения
муфты должен располагаться сверху рулевого вала, а его ось должна
быть горизонтальна;
– спицы рулевого колеса должны
располагаться симметрично относительно вертикали и быть направлены
вниз.
Если ось стяжного болта расположена наклонно, то сборка рулевого механизма
произведена неправильно (со смещением на один или несколько зубьев
рейки). В этом случае необходимо демонтировать вал-шестерню и заново
собрать механизм. Если стяжной болт муфты расположен горизонтально,
а спицы рулевого колеса несиммет ричны относительно вертикали (отклонение
составляет более 5 градусов), необходимо снять рулевое колесо с рулевого
вала с помощью съемника КМ-210А, сцентрировать и установить его заново.
|
|
|
