14.15. Замена тросов привода стояночного тормоза

Все рассматриваемые модели оборудованы подушкой безопасности. Подушка постоянно находится в «настороженном» состоянии и может сработать (надуться) в любой момент времени при подсоединенной батарее. Во избежание случайного срабатывания подушки (и получения в результате травмы) каждый раз при проведении любых работ с компонентами системы безопасности поворачивайте ключ зажигания в положение LOCK и отсоединяйте отрицательный провод от батареи. После отсоединения провода от батареи перед тем как приступать к работе обождите еще как минимум две минуты (система оборудована конденсатором, которому требуется время для разрядки). Подробнее о работе системы безопасности см. Главу Система бортового электрооборудования.

Передний трос

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.

Если автомагнитола на Вашем автомобиле оборудована охранным кодом, перед тем как отсоединять от батареи отрицательный провод удостоверьтесь в наличии в Вашем распоряжении кода подключения магнитолы. Снимите консоль пола (Глава Кузов).

  1. Отпустите стояночный тормоз. Ослабьте гайки крепления задних колес, поддомкратьте задок автомобиля и установите его на подпорки.
  2. Снимите регулировочную гайку переднего троса (см. иллюстрацию), затем отсоедините передний трос от балансира.
  3. Отпустите фиксатор переднего троса, затем выньте вставку из панели пола.

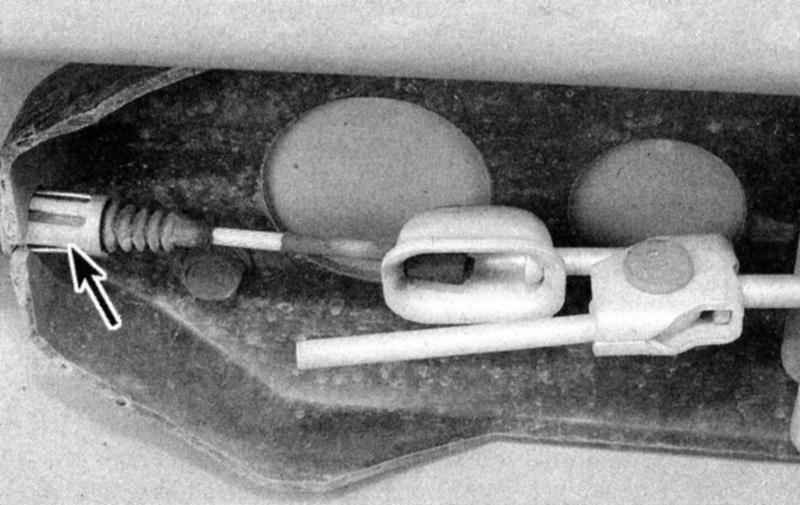

  1. Для отсоединения переднего троса от его кронштейна сожмите фиксатор (стрелка) при помощи маленького шлангового хомута червячного типа.

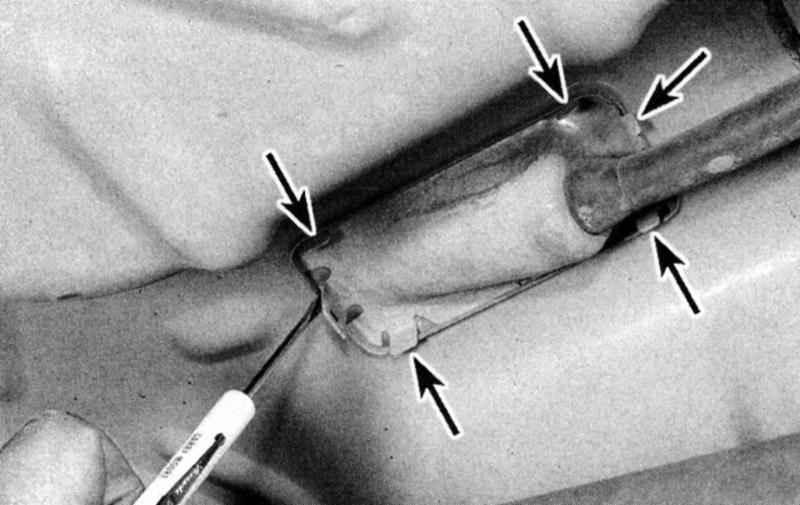

  1. Для извлечения вставки троса из панели пола отпустите стопорные язычки (стрелки) при помощи отвертки.
  1. В салоне автомобиля рассоедините электрические разъемы датчика-выключателя стояночного тормоза и модуля подушки безопасности (в передней части модуля расположено два электрического разъема).

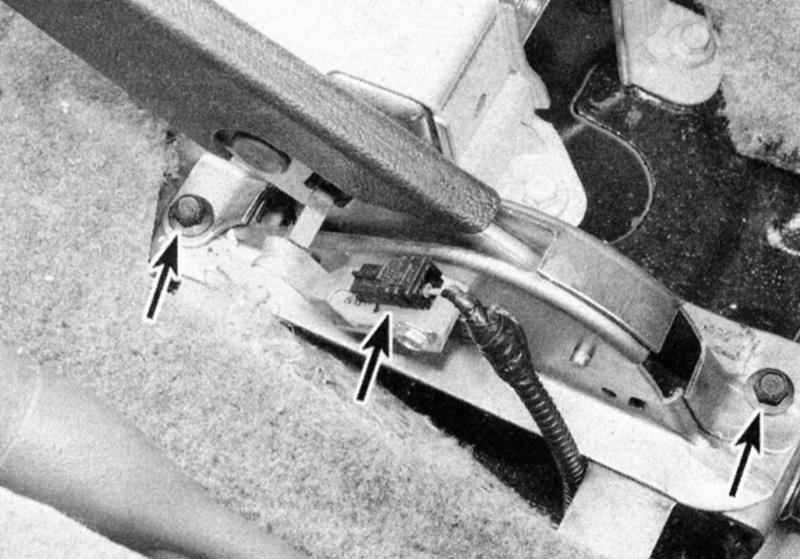

  1. Для снятия рычага стояночного тормоза рассоедините электрический разъем датчика-выключателя стояночного тормоза (центральная стрелка) и отдайте болты крепления рычага (левая и правая стрелки).
  1. Отдайте крепежные болты и снимите модуль подушки безопасности, сдвинув его в сторону для обеспечения доступа к рычагу стояночного тормоза.

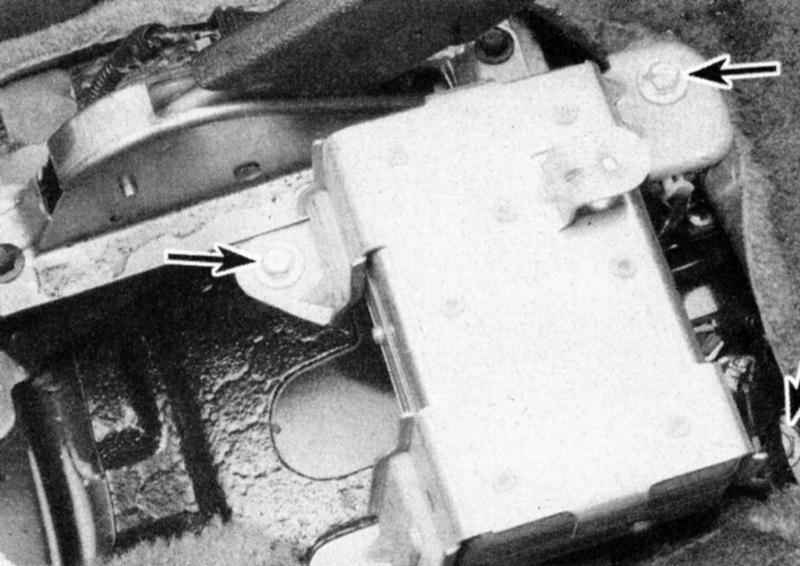

  1. Для снятия модуля подушки безопасности отдайте четыре крепежных болта (стрелки), поднимите модуль вверх и рассоедините два его электрического разъема (второй на снимке не виден).
  1. Отдайте болты крепления рычага стояночного тормоза, снимите сборку рычага и переверните ее вверх дном для обеспечения доступа к приводному тросу.
  2. Отсоедините трос стояночного тормоза от рычага и протяните его сквозь панель пола.
  3. Снимите вставку панели пола со старого троса и наденьте ее на новый.
  4. Установку производите в обратном порядке.
  5. По завершении работ не забудьте произвести регулировку троса (Раздел Регулировка стояночного тормоза).

Задний трос

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях с барабанными задними тормозными механизмами снимите задние колеса. Поддомкратьте автомобиль и установите его на подпорки.
  2. Отсоедините трос от балансира и высвободите его из кронштейна сразу позади балансира (см. иллюстрацию).
  3. Высвободите трос из зажимов на элементах кузова и шасси автомобиля.
  4. На моделях с барабанными задними тормозными механизмами снимите тормозные барабаны, снимите задний башмак тормозного механизма (Раздел Замена башмаков барабанных тормозных механизмов) и отсоедините от него трос. Сожмите фиксатор троса шланговым хомутом червячного типа и снимите его, продев сквозь щит тормозного механизма.
  5. На моделях с дисковыми задними тормозами отсоедините ушко петлю от исполнительного рычага, затем сожмите фиксатор крепления троса в кронштейне на суппорте.
  6. Установку производите в обратном порядке.
  7. По завершении работ не забудьте произвести регулировку троса (Раздел Регулировка стояночного тормоза).
