15.12. Снятие и установка рычагов задней подвески

Во избежание соскальзывания картера моста со своей позиции, что значительно усложнило бы последующую сборку, снимайте и устанавливайте каждый из рычагов подвески поочередно. Если по какой-либо причине необходимо снять более одного рычага, подоприте мост тележечным домкратом.

Поддомкратьте задок автомобиля и установите его на подпорки.

Верхний рычаг

ПОРЯДОК ВЫПОЛНЕНИЯ

Отдайте гайку и болт крепления верхнего рычага к кронштейну картера моста.

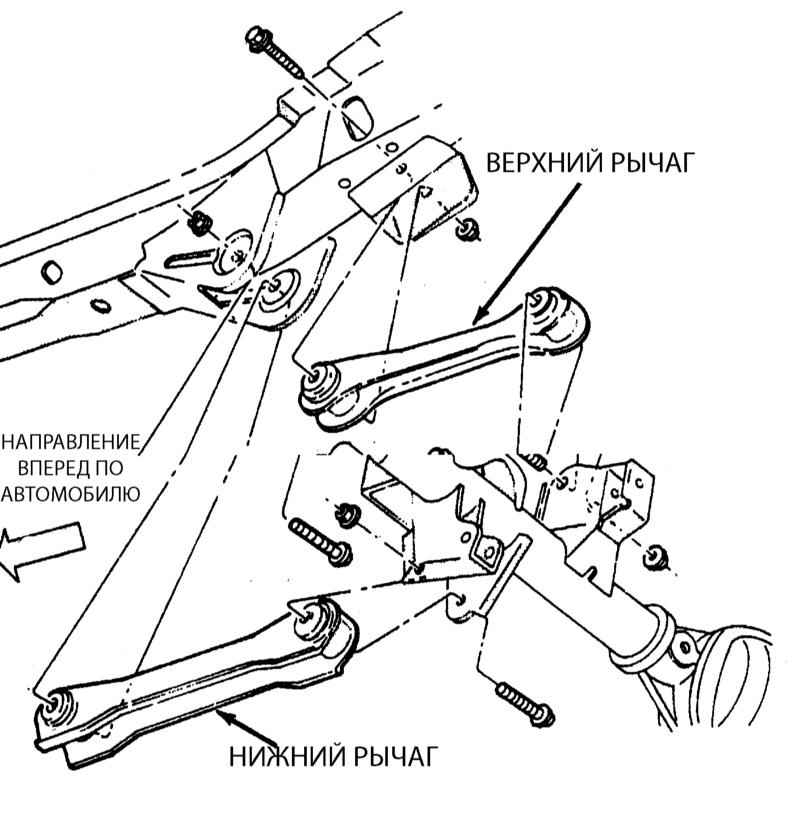

Детали установки рычага задней подвески.

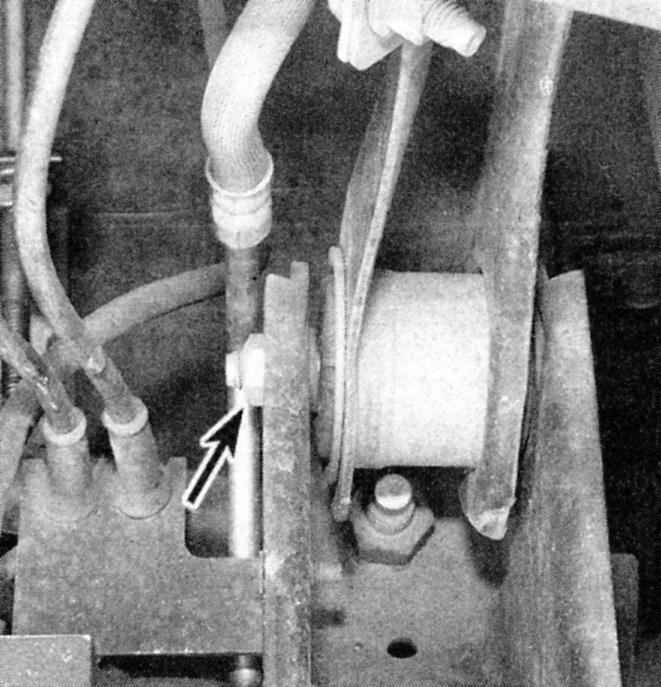

Для отсоединения верхнего рычага задней подвески от кронштейна картера моста отдайте эту гайку (стрелка) и болт (на снимке не виден).

Отдайте гайку с болтом, крепящие верхний рычаг подвески к кронштейну балки рамы и снимите рычаг с автомобиля.

Для отсоединения верхнего рычага подвески от кронштейна балки рамы отдайте гайку (дотянувшись до нее сквозь отверстие в противоположной стенке балки и болт (стрелка).

Проверьте рычаг на наличие трещин и деформаций. Втулки осмотрите на наличие порезов и трещин. В случае выявления дефектов замените рычаг.
Установку производите в обратном порядке. Весь крепеж затягивайте с требуемым усилием.

Нижний рычаг

ПОРЯДОК ВЫПОЛНЕНИЯ

Отдайте гайку и болт крепления нижнего рычага к кронштейну моста.

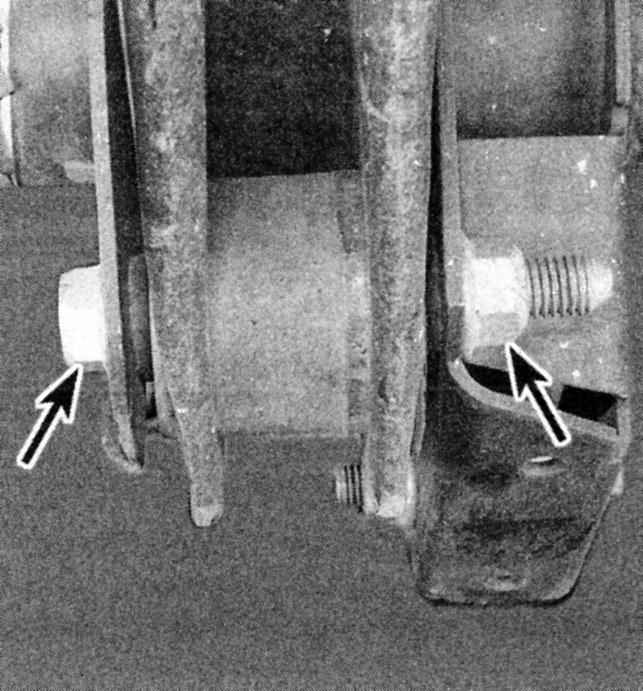

Для отсоединения нижнего рычага задней подвески от кронштейна картера моста отдайте эти болт с гайкой (стрелки).

Отдайте болт с гайкой крепления нижнего рычага к балке рамы и снимите нижний рычаг с автомобиля.

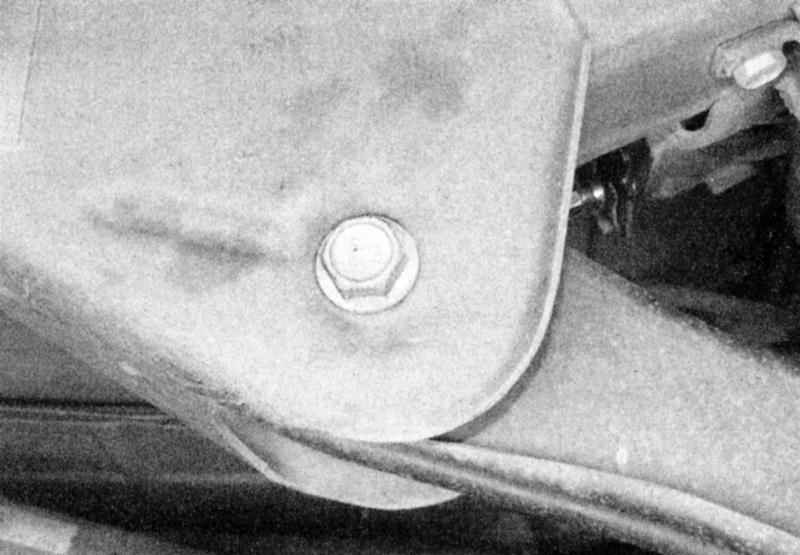

Для отсоединения нижнего рычага задней подвески от кронштейна балки рамы отдайте гайку (на снимке не видна) и этот болт (стрелка).

Установку производите в обратном порядке. Весь крепеж затягивайте с требуемым усилием.

Оба рычага

Снимите домкраты и опустите автомобиль на землю.
