12.8. Разборка и сборка промежуточного вала

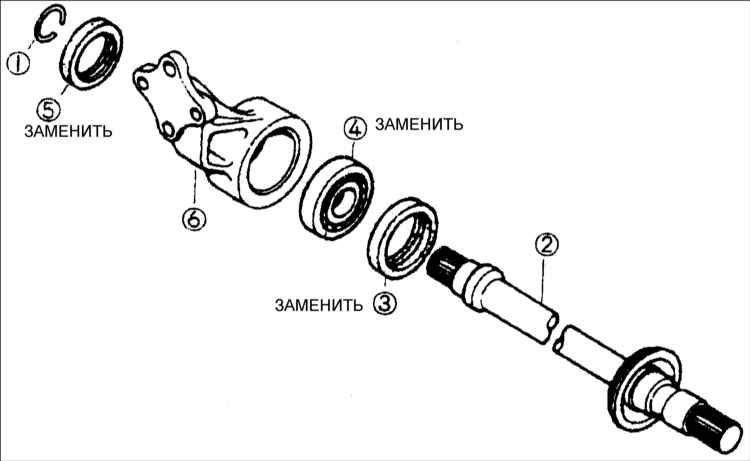

Промежуточный вал

1 – стопорное кольцо;
2 – промежуточный вал;
3 – левое уплотнение;

4 – подшипник;
5 – правое уплотнение;
6 – кронштейн.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разборку проводите в последовательности, показанной на рисунке.

2. Проверьте состояние всех деталей и, при необходимости, отремонтируйте или замените их.

3. Сборку проводите в последовательности, обратной показанной на рисунке.
