9. Механическая коробка передач

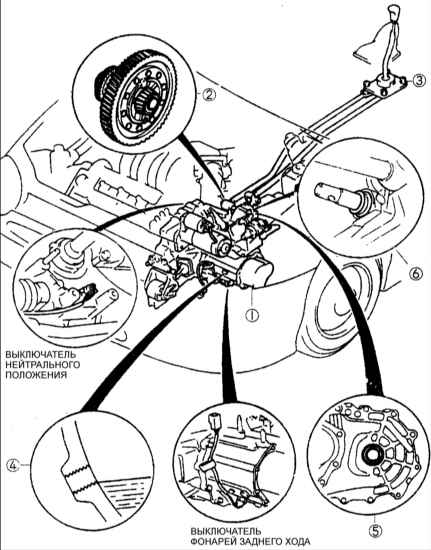

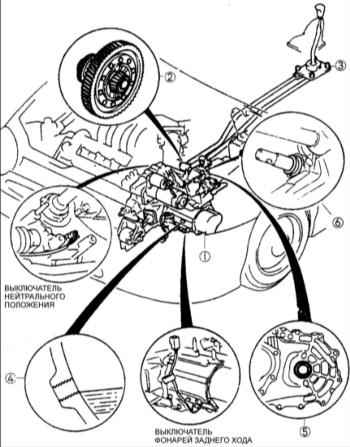

Общий вид и расположение коробки передач в автомобиле

1 – коробка передач;
2 – дифференциал;
3 – механизм переключения передач;
4 – трансмиссионное масло;

5 – масляное уплотнение (дифференциала);
6 – масляное уплотнение (рычага перемены передач).

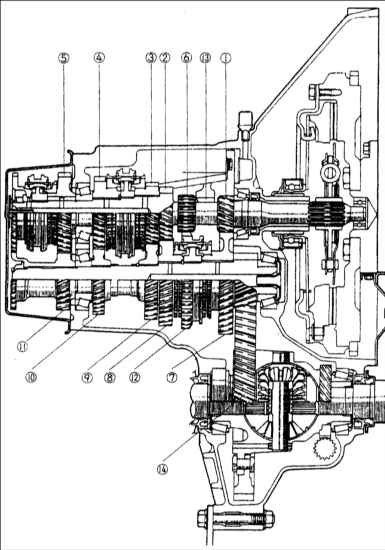

Механическая коробка передач

1 – ведущая шестерня 1–ой передачи;
2 – ведущая шестерня 2–ой передачи;
3 – ведущая шестерня 3–ой передачи;
4 – ведущая шестерня 4–ой передачи;
5 – ведущая шестерня 5–ой передачи;
6 – ведущая шестерня передачи заднего хода;
7 – ведомая шестерня 1–ой передачи;
8 – ведомая шестерня 2–ой передачи;

9 – ведомая шестерня 3–ой передачи;
10 – ведомая шестерня 4–ой передачи;
11 – ведомая шестерня 5–ой передачи;
12 – ведомая шестерня передачи заднего хода;
13 – промежуточная шестерня передачи заднего хода;
14 –дифференциал .

Коробка передач преобразует крутящий момент, передаваемый от двигателя по величине и направлению. Это необходимо для обеспечения оптимальной скорости и проходимости автомобиля, а также для наиболее экономичной работы двигателя и движения автомобиля задним ходом. Кроме того, коробка передач разобщает двигатель и трансмиссию во время остановки и стоянки автомобиля и при его движении по инерции с работающим двигателем.

Детали коробки передач размещены в картере, который болтами привинчен к задней части двигателя.

Крутящий момент от двигателя через сцепление передается на входной вал коробки передач. Выходной вал коробки передач передает крутящий момент через дифференциал к приводным валам. Включение передачи осуществляется перемещением скользящей муфты синхронизатора, в результате чего шестерня жестко соединяется с валом коробки передач.
