19. Тормозная система

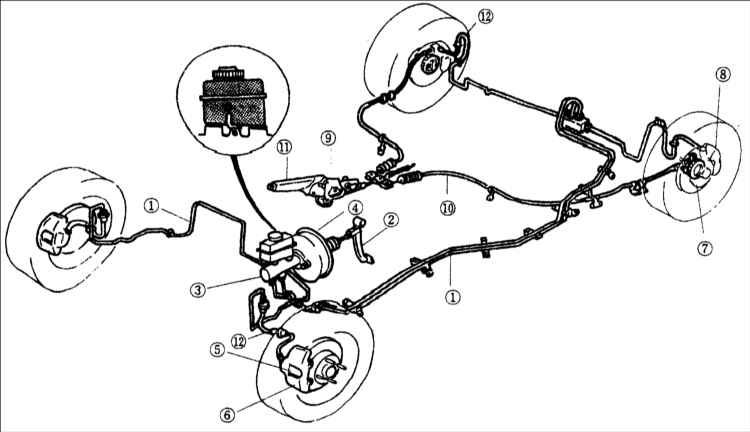

Расположение элементов тормозной системы на автомобиле

1 – гидравлическая линия;
2 – педаль тормоза;
3 – главный тормозной цилиндр;
4 – вакуумный усилитель тормозов;
5 – передний тормоз (дисковый);
6 – суппорт;

7 – задний тормоз (барабанный);
8 – тормозной цилиндр;
9 – стояночный тормоз;
10 – трос стояночного тормоза;
11 – рычаг стояночного тормоза;
12 – тормозной шланг.

Гидравлическая тормозная система использует давление жидкости для передачи усилия на передние и задние тормоза. Гидравлическая тормозная система работает следующим образом:

Тормозная педаль соединена с гидравлическим сервоприводом, называемым главным тормозным цилиндром.
Когда педаль нажата, давление передается из главного цилиндра через
металлические трубки и гибкие шланги на тормозные цилиндры задних тормозов и колодки передних дисковых тормозов.

Тормозные цилиндры представляют собой гидравлические исполнительные устройства, преобразующие гидравлическое давление, создаваемое главным цилиндром, в движение.

Поршни задних тормозных цилиндров нажимают на тормозные колодки, которые входят в соприкосновение с металлической поверхностью тормозного барабана.

Поршни передних тормозных цилиндров перемещаются в направлении тормозных колодок, прижимающихся к металлической поверхности тормозных дисков.

При отпускании педали тормоза давление в системе уменьшается, в результате чего тормозные колодки и поршни возвращаются в нейтральное, т. е. нерабочее положение.

В случае утечки тормозной жидкости из одного или двух контуров датчик уровня жидкости в главном цилиндре включает индикаторную лампу в комбинации приборов. Лампа загорается, когда поплавок в главном цилиндре опускается ниже определенного уровня и замыкает электрическую цепь. Если контакты датчика замкнуты, лампа включается и горит, пока замок зажигания остается в положении ON или START. Если лампа горит, убедитесь в том, что стояночный тормоз находится в полностью освобожденном положении. Эта лампа используется и для индикации пониженного уровня тормозной жидкости и включения стояночного тормоза.
