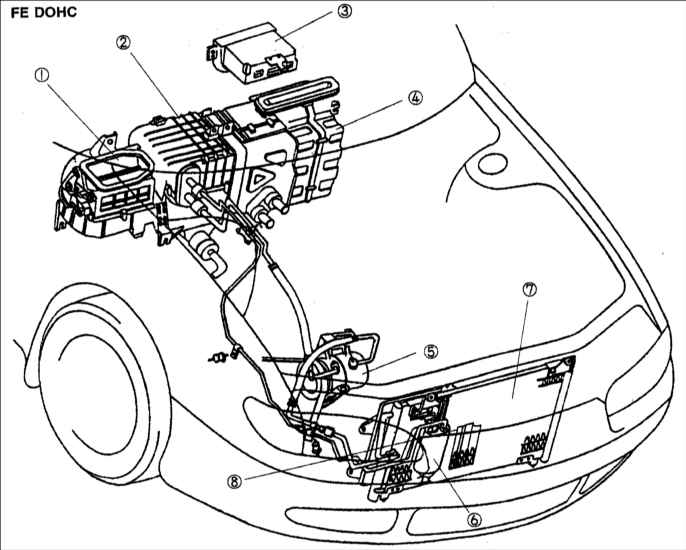

Расположение
элементов системы кондиционирования воздуха в автомобиле
1 – блок основного вентилятора;
2 – блок испарителя; 3 – блок управления; 4 – блок отопителя;
5
– узел компрессора; 6 – расширительный бачок; 7 – блок радиатора;
8 – блок конденсатора.
Воздух, подаваемый системой вентиляции
в салон автомобиля, может подогреваться или охлаждаться в зависимости от условий
комфорта, выбираемых водителем и пассажирами. Системы отопления и кондиционирования
являются раздельными, однако агрегаты и узлы этих систем располагаются в пассажирском
отсеке в одном корпусе под панелью приборов. Весь поток подаваемого в салон воздуха
направляется для нагревания или охлаждения через один и тот же кожух. Температура
и скорость потока воздуха регулируются с помощью одних и тех же органов управления.
Работа
Позиции
Описание
Выбор режима
Поворотный рычаг
Выбор температуры
Поворотный рычаг
кнопочного выключателя
Выбор рециркулируемого/ свежего
воздуха
Поворотный рычаг
Работа створки
Электродвигатель привода
Переключатель
основного вентилятора
Кнопочный выключатель
Регулирование
скорости электродвигателя основного вентилятора
