17.4. Быстроразъемные соединительные муфтыРазъединение соединительной муфты
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 | 1.

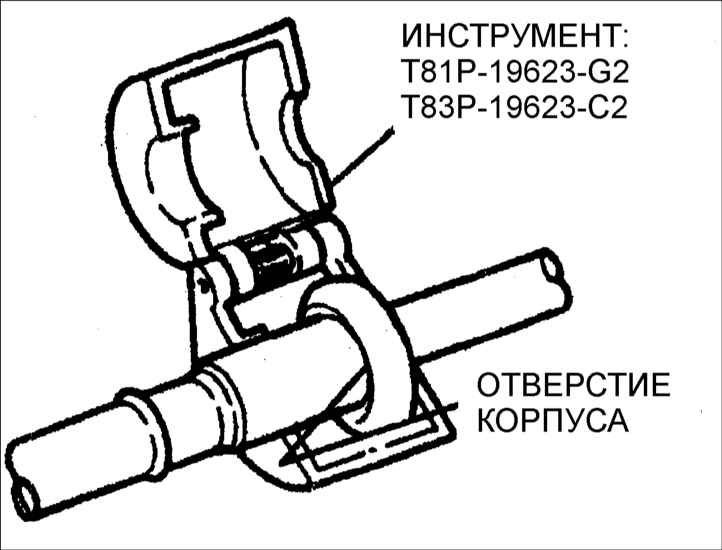

Приложите к соединительной муфте инструмент так, чтобы он вошел в отверстие корпуса
с целью освобождения пружинного кольца. |  | 2.

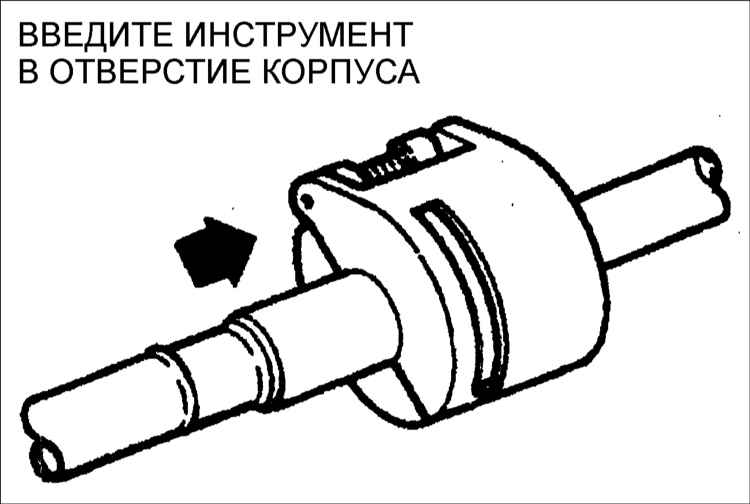

Введите инструмент в отверстие корпуса для высвобождения охватывающей детали от
пружинного кольца. |  | 3.

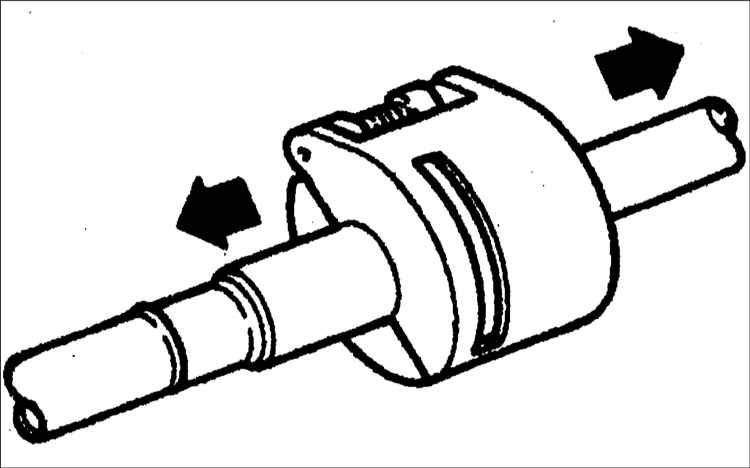

Раздвиньте охватывающую и охватываемую части для отделения их друг от друга. |
 |

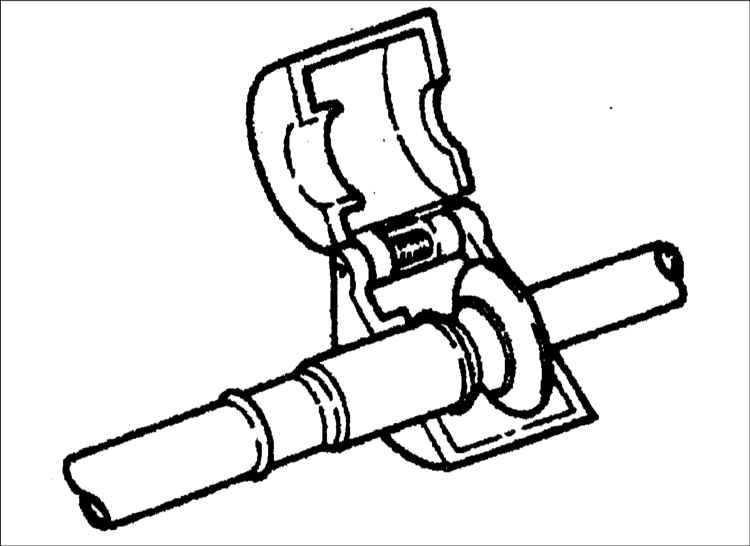

4. Снимите инструмент с рассоединенной соединительной муфты с пружинной
фиксацией. | |
Соединение соединительной
муфты
|
ПОРЯДОК ВЫПОЛНЕНИЯ |

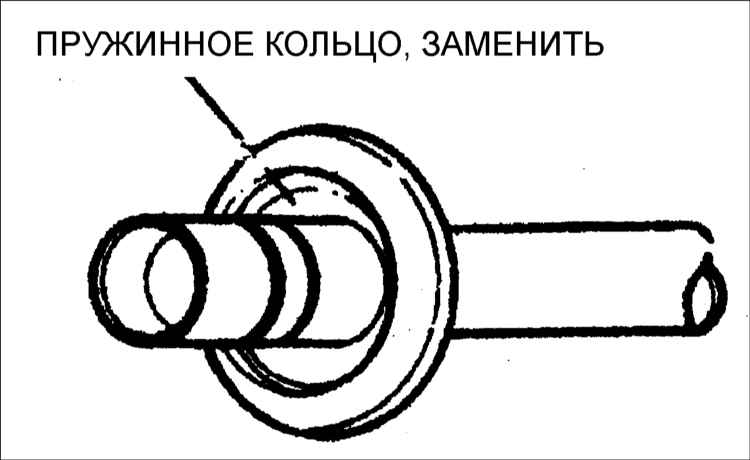

| 1. Проверьте муфту на наличие пружинного кольца
и степень его повреждения и снимите поврежденное кольцо при помощи крючка из проволоки.
В случае отсутствия или повреждения кольца установите новое кольцо. |
| 2. Очистите части муфты. |

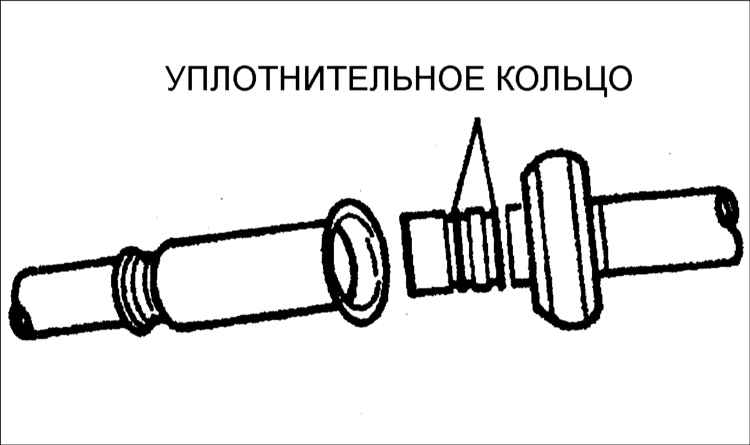

| 3. Установите новое уплотнительное кольцо. |
| 4. Применяйте только указанные кольца.
Смажьте чистым охлаждающим маслом. |  | 5.
Соберите части вместе, вдвигая их друг в друга легким вращательным движением. |
 | 6.

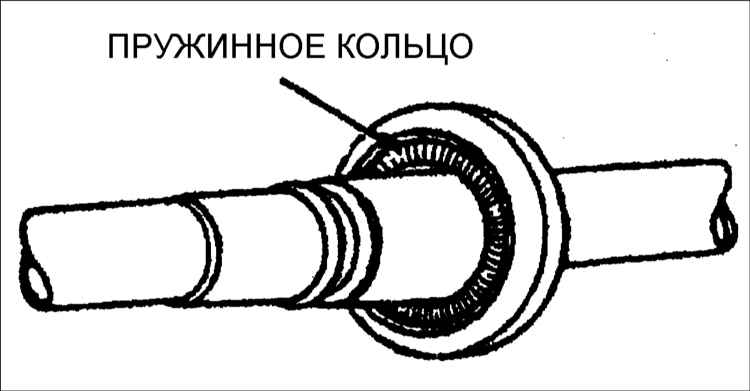

Для того, чтобы убедиться в соединении муфты, визуально проверьте, чтобы пружинное
кольцо находилось над развальцованным концом охватывающей части. | |
|
