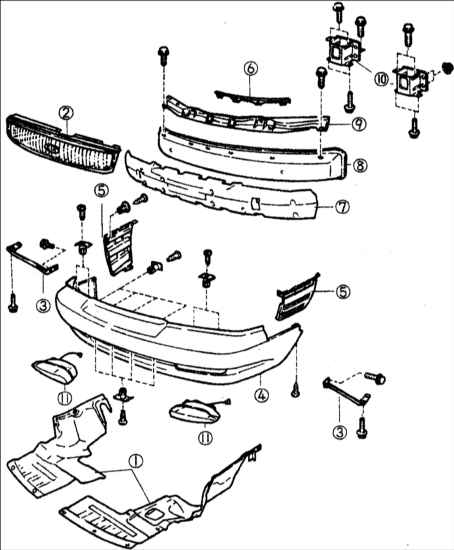

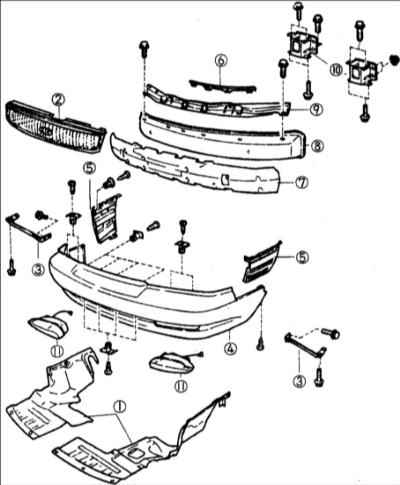

16.3. Передний бампер

1 – поддон;
2 – решетка радиатора;
3 – нижний кронштейн со стороны бампера;
4 – лицевая часть бампера;
5 – боковая пластина бампера;
6 – центральный кронштейн бампера;

7 – поглотитель энергии из вспененного материала;
8 – арматура бампера;
9 – верхний кронштейн бампера;
10 – передняя стойка бампера;
11 – противотуманная фара.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите передние фары.
2. Снятие проводите в последовательности, показанной на рисунке, с учетом следующего.

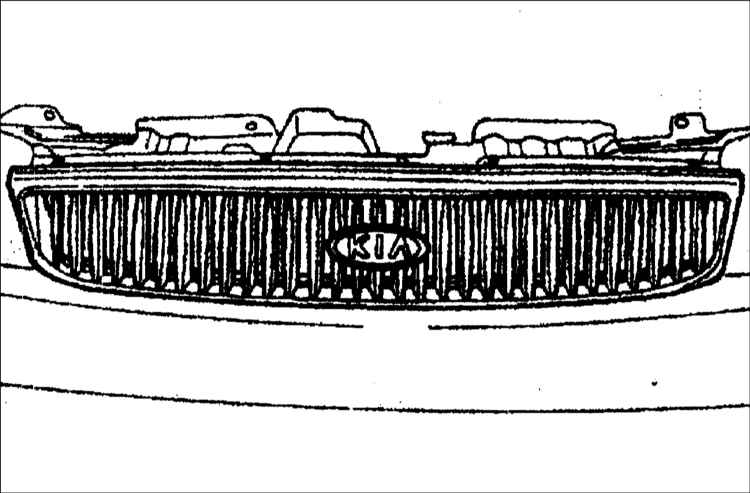

	3. Откройте капот и снимите решетку радиатора.
4. Снимите пружину комбинированного фонаря и отсоедините разъем жгута проводов.
5. Снимите комбинированный фонарь.

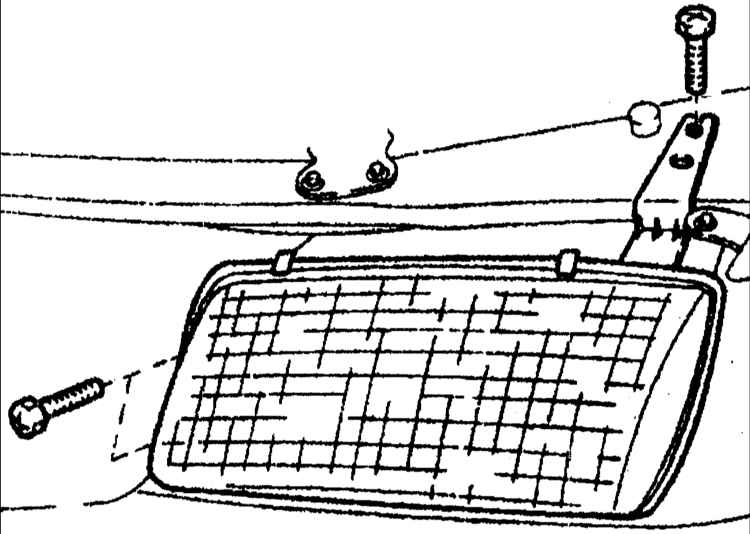

	6. Выверните установочные болты и отсоедините разъем фары.
7. Снимите фару.

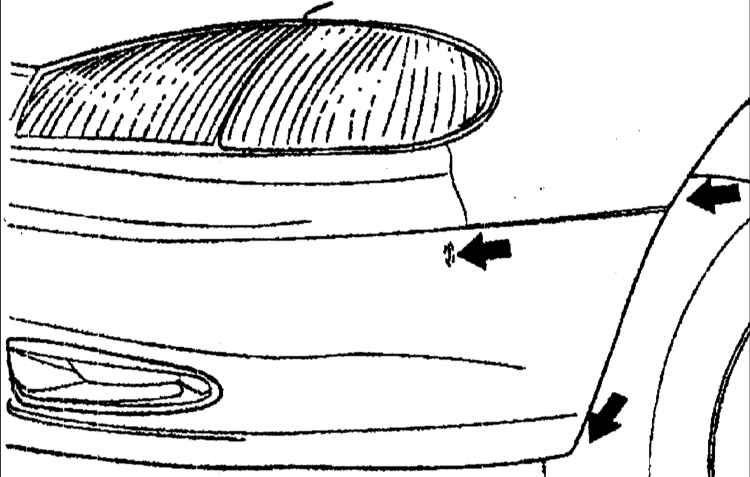

	8. Выверните верхние винты крепления бампера и нижние болты по бокам бампера.

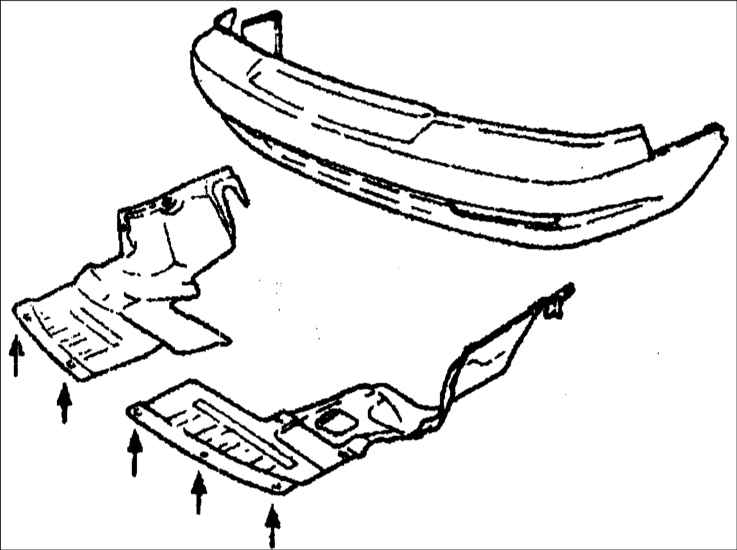

	9. Выверните винты, показанные на рисунке стрелками, и снимите поддон.

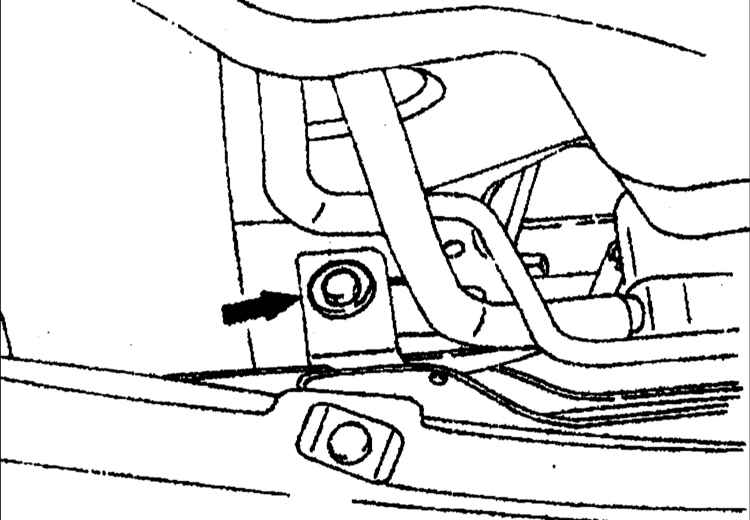

	10. Выверните болты крепления опоры бампера (показаны стрелками).
11. Снимите бампер в сборе.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

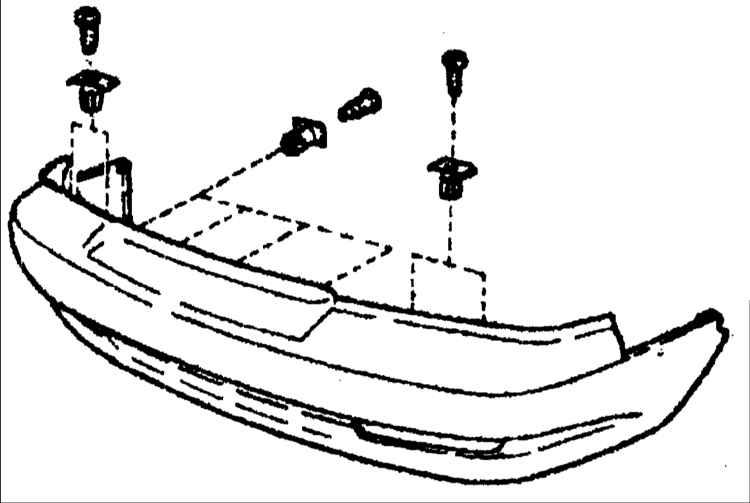

	1. После снятия бампера в сборе с кузова снимите крепежные детали, соединяющие облицовку бампера и арматуру (показаны стрелками).

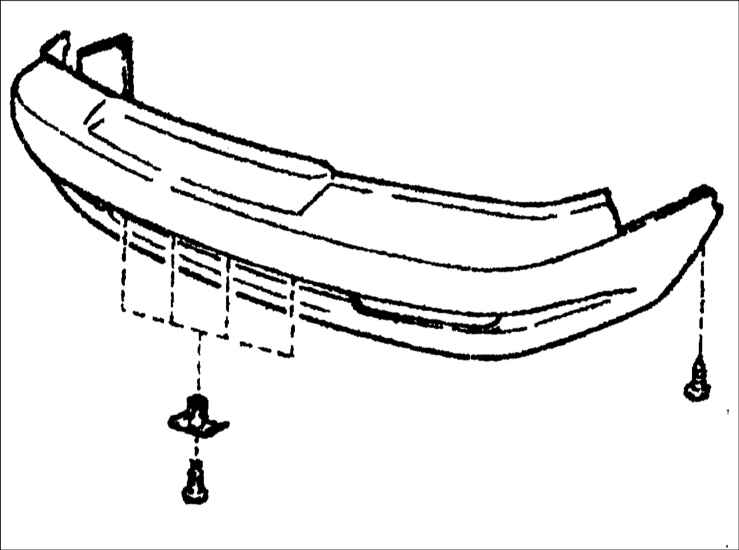

	2. Снимите крепежные элементы, присоединяющие облицовку бампера к нижней части бампера (показаны стрелками).

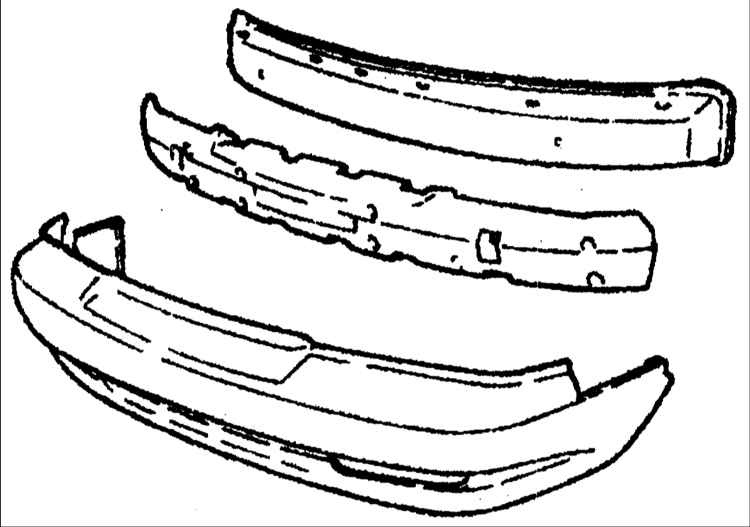

	3. Снимите облицовку бампера, энергопоглощающий пеноматериал и арматуру.
4. Проверьте состояние деталей.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка проводится в последовательности, обратной снятию.

Предупреждение

При установке используйте новые крепежные элементы

Момент затяжки: 16–24 Н•м
