4.11. Реле вентилятора радиатора

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

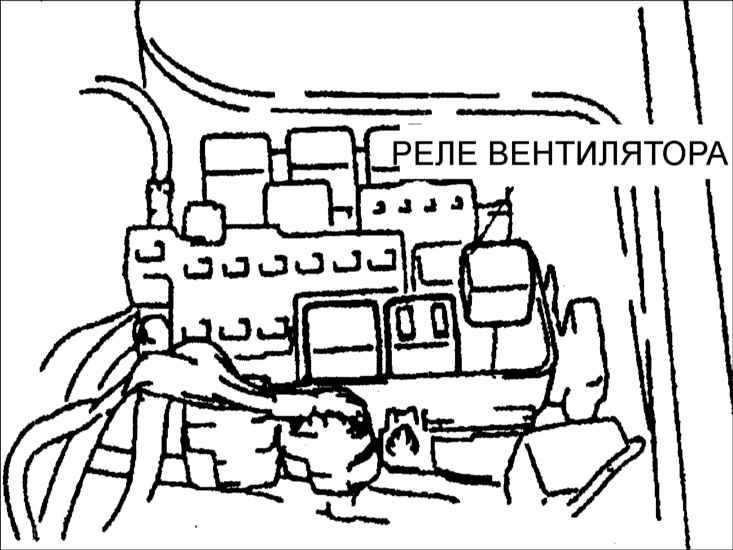

	2. Снимите реле вентилятора радиатора из блока предохранителей и реле в моторном отсеке.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

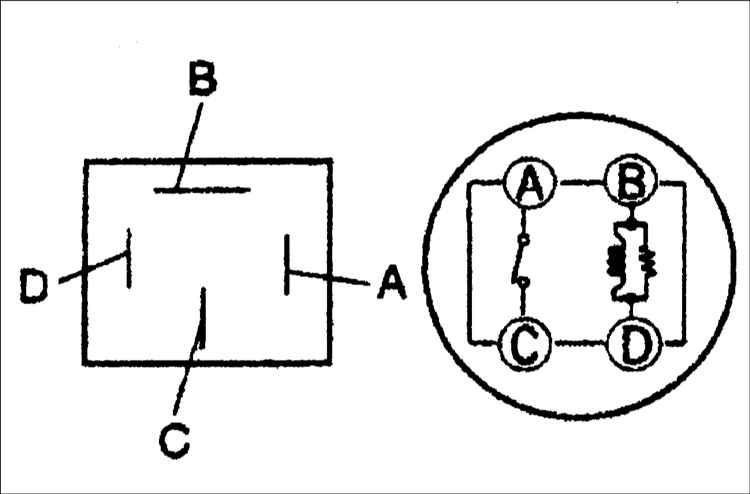

	1. Омметром проверьте сопротивление между контактами реле. Между контактами А и С проводимость должна отсутствовать, а между контактами B и D должна быть проводимость.
2. Дополнительными проводами соедините клеммы аккумуляторной батареи с контактами В и D, при этом контакты А и В должны замкнуться и сопротивление между ними должно быть равно 0.
3. При отсутствии проводимости между соответствующими контактами при проверке, замените реле.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите реле вентилятора радиатора в блок предохранителей и реле в моторном отсеке.

2. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
