10.19. Рычаг селектора

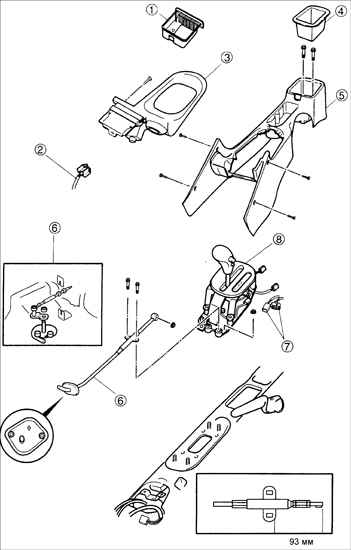

Рычаг селектора

1 – пепельница;
2 – разъем подсветки прикуривателя;
3 – передняя секция центральной консоли;
4 – коробка для хранения мелких предметов;
5 – центральная консоль;
6 – трос селектора;
7 – разъем;
8 – рычаг селектора

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите пепельницу и выверните два винта.
3. Отсоедините разъем подсветки прикуривателя и снимите переднюю секцию центральной консоли.
4. Снимите коробку для хранения мелких предметов.

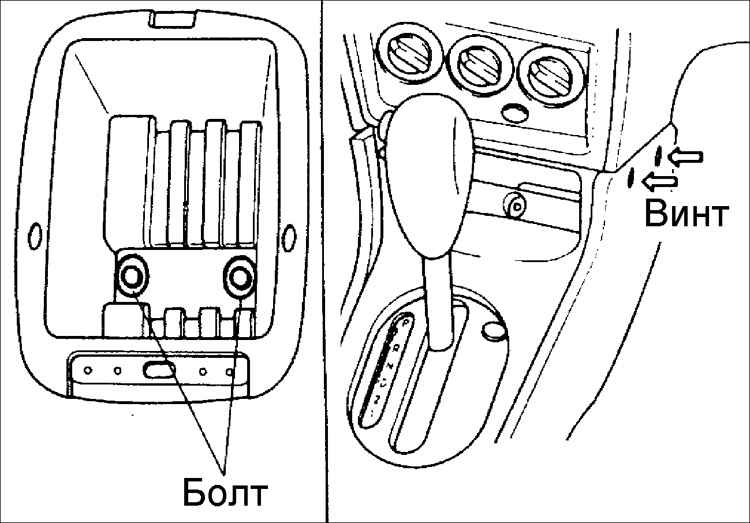

5. Выверните два болта и четыре винта и снимите центральную консоль.
6. Переместите рычаг селектора в позицию Р.

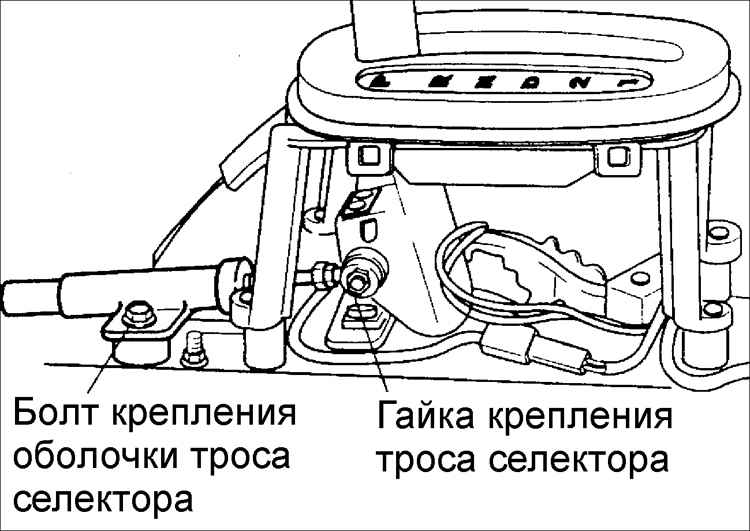

7. Выверните два болта крепления оболочки троса селектора.
8. Выверните гайки крепления троса селектора.

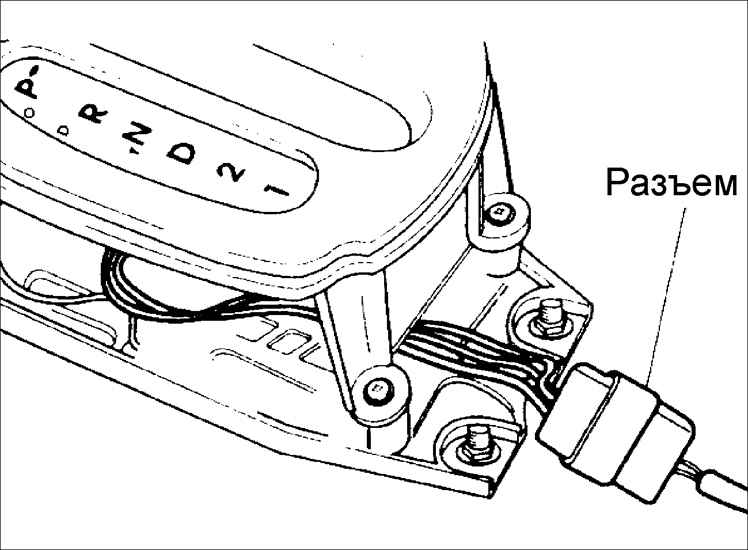

9. Отсоедините разъем.

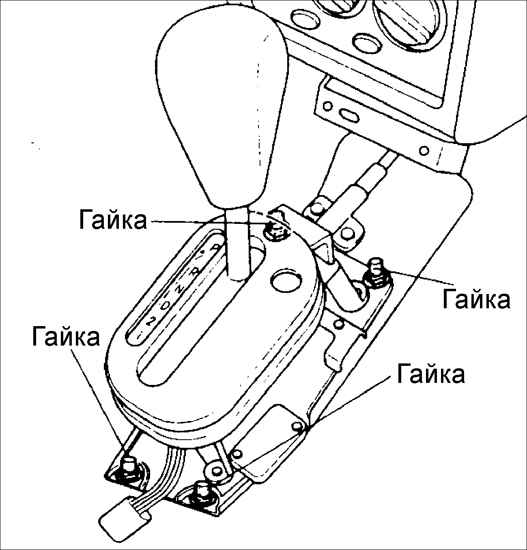

10. Выверните четыре гайки крепления опорной плиты селектора и снимите рычаг селектора в сборе.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите рычаг селектора и закрепите опорную плиту селектора четырьмя гайками.

Момент затяжки: 15,7–22,6 Н•м

2. Подсоедините два разъема.
3. Переместите рычаг селектора в позицию Р.
4. Установите трос селектора.
5. Вверните и затяните гайки крепления троса селектора.

Момент затяжки: 7,8–10,8 Н•м

6. Затяните болты крепления оболочки троса селектора.

Момент затяжки: 7,8–10,8 Н•м

7. Вверните два болта и четыре винта крепления центральной консоли.
8. Установите коробку для хранения мелких предметов.
9. Установите переднюю секцию центральной консоли и подсоедините разъем подсветки прикуривателя.
10. Вверните два винта и установите пепельницу.
11. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
12. Проверьте правильность работы рычага селектора.
