15.4. Проверка мотора стеклоочистителя

Мотор стеклоочистителя находится в водонепроницаемом кожухе под ветровым стеклом, мотор заднего стеклоочистителя находится в дверце задка. Для проверки должна быть снята соответствующая облицовка. В дальнейшем будет рассматриваться мотор переднего стеклоочистителя, с задним стеклоочистителем поступать соответствующим образом.

Проверка переднего стеклоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сначала выяснить, неисправен ли мотор очистителя или подача напряжения. Для этого действовать следующим образом.
  2. Отсоединить многоконтактный штекер на моторе стеклоочистителя.
С 10/89 г. вып.

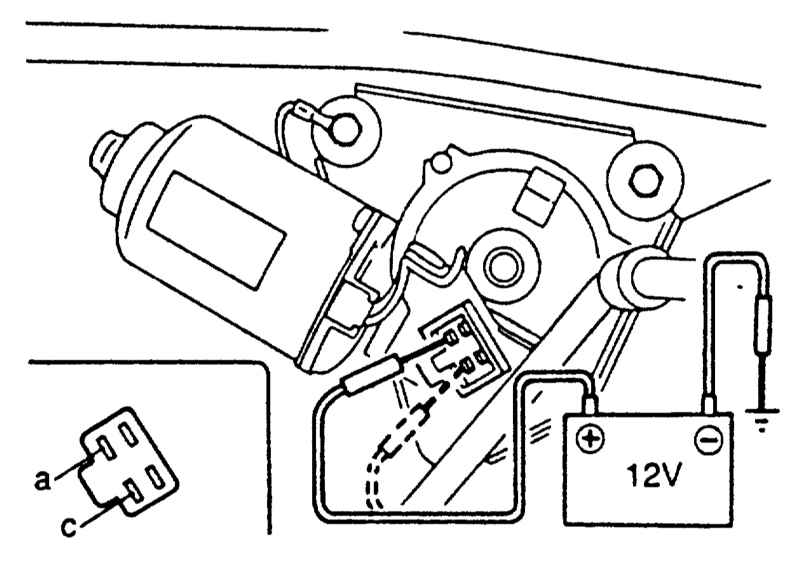

  1. Подать с помощью вспомогательного кабеля напряжение от плюсового полюса батареи на клемму с. (Минусовый полюс мотора соединен с минусом батареи через кузов).
  2. Мотор стеклоочистителя должен теперь работать на 1-й ступени (медленно). Если он не работает, значит, неисправен мотор или 1-я ступень.
  3. Подключить плюсовый кабель к клемме а слева от клеммы с. Мотор должен теперь работать быстро на 2-й ступени.

Проверка заднего стеклоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

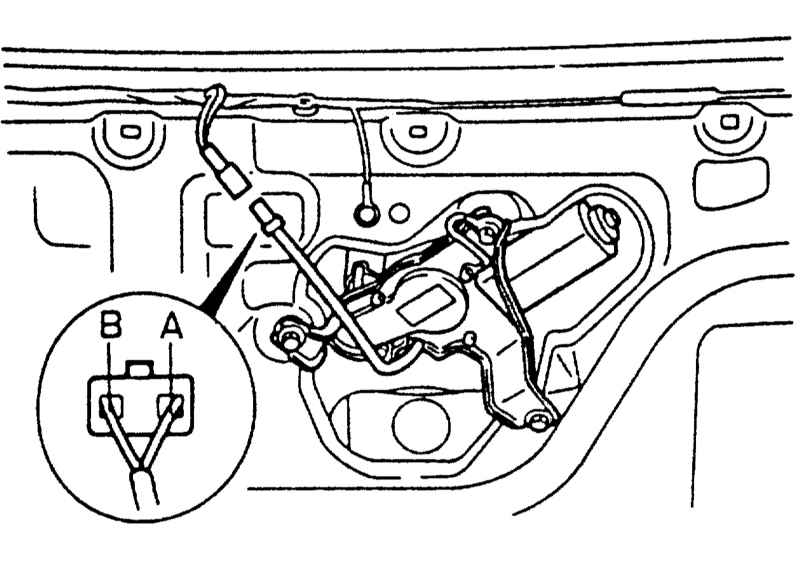

  1. Подключить плюсовый кабель батареи к клемме А, а массу к клемме В штекера и проверить, работает ли мотор.
  1. Затем отключить массу от клеммы В и сразу соединить с корпусом мотора. Мотор должен доработать до положения останова и остановиться.
  9/85-9/89 г. вып.

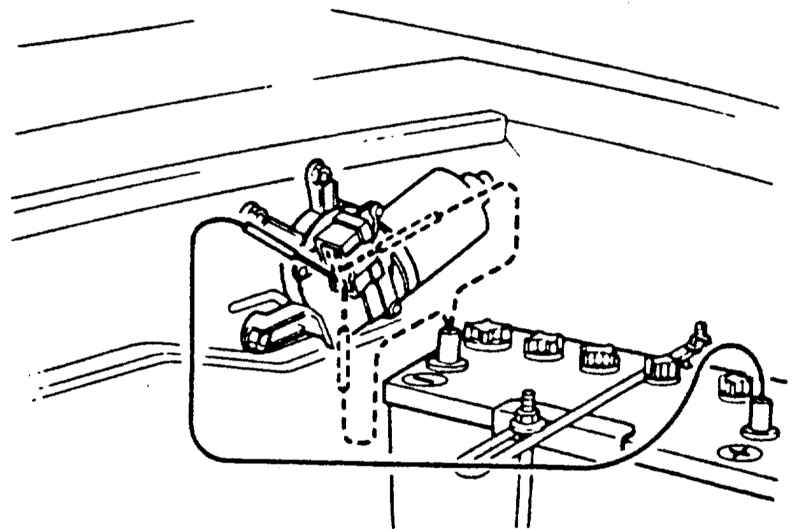

  1. Подать вспомогательным кабелем напряжение от плюсового полюса батареи на клемму b. Массу от минусового полюса батареи подключить к клемме а. Клемма b находится слева внизу, клемма а справа внизу.
  2. Мотор стеклоочистителя должен работать на 1-ой ступени (медленно). Если он не работает, значит, неисправен мотор или 1-ая ступень.
  1. Подключить минусовый кабель к клемме с. Клемма с находится над клеммой а. Мотор должен теперь работать на 2-ой ступени (быстро).

Проверка заднего стеклоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

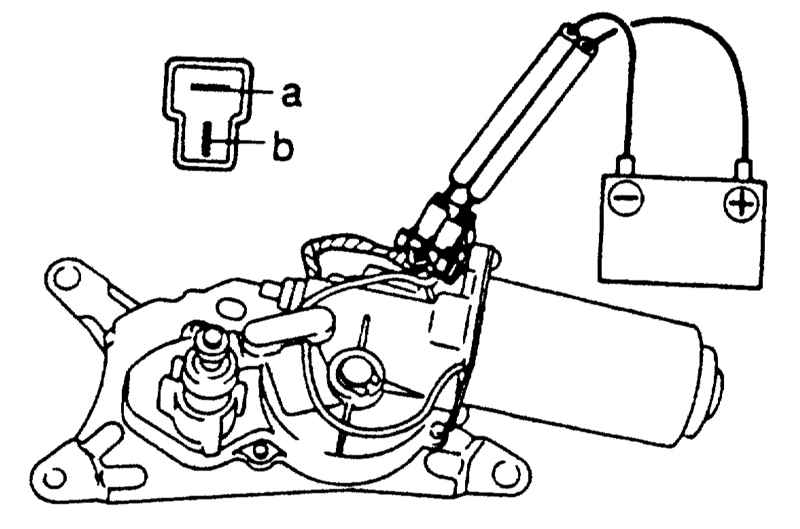

  1. Подключить плюсовый кабель батареи к клемме а, кабель массы к клемме b штекера и проверить, работает ли двигатель.
  2. Затем снять массу с клеммы b и сразу соединить с корпусом мотора. Мотор должен доработать до положения останова и остановиться.
  3. Если мотор стеклоочистителя работает неверно, установить новый, см. Главу Отопитель, система освещения, приборы, Раздел Снятие и установка мотора заднего стеклоочистителя.
  4. Подключить штекер мотора переднего стеклоочистителя.
