11.11.1. Снятие и установка комбинированного переключателя

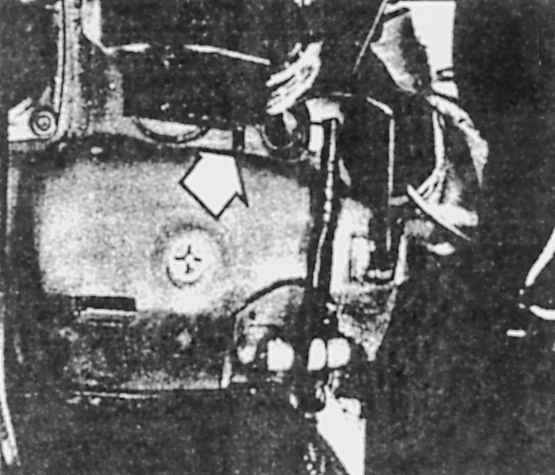

Направляющий штифт для стыковки разъема комбинированного переключателя (показан стрелкой)

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините провод от минусовой клеммы батареи.
Снимите нижний щиток панели приборов и расстыкуйте многоконтактный разъем.
Снимите резиновый чехол рычага переключателя.
Отверните винты крепления с крестообразными шлицами.
Отсоедините провода выключателя звукового сигнала, ослабив винты зажимов.
Снимите переключатель, вытягивая жгут проводов через проем панели.
Установка переключателя производится в порядке, обратном снятию.
