12.3.12. Снятие и установка панели приборов

Самоконтрящийся крепеж подлежит замене в обязательном порядке!

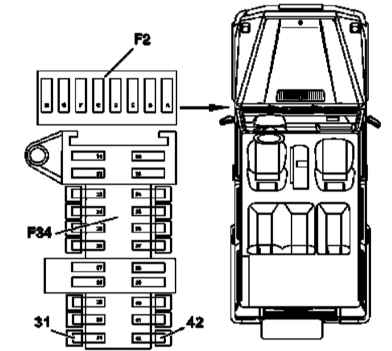

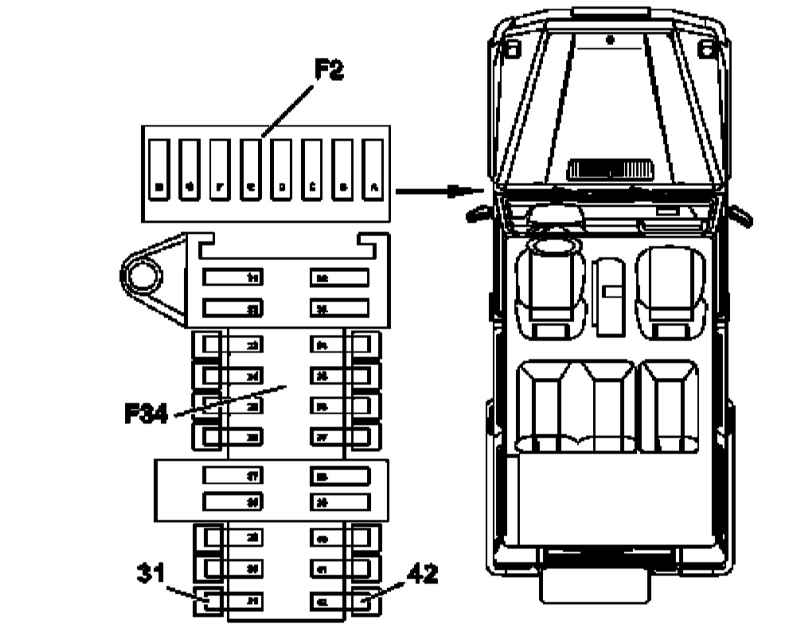

Детали установки панели приборов (1 из 12)

31 — Предохранитель EIS/EZS
42 — Предохранитель комбинации приборов

F34 — Монтажный блок предохранителей

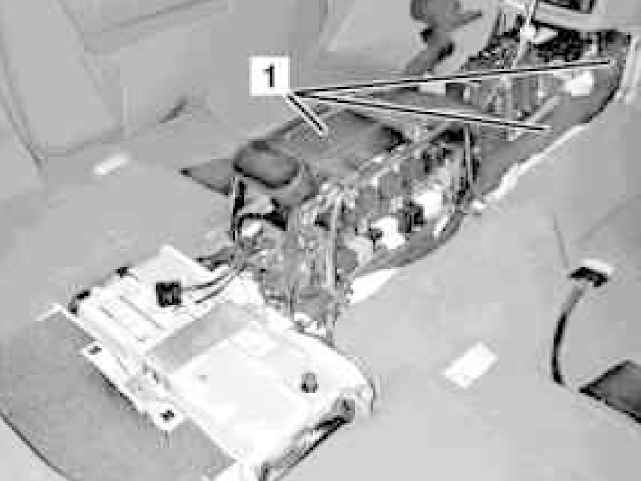

Детали установки панели приборов (2 из 12)

1 — Воздуховоды

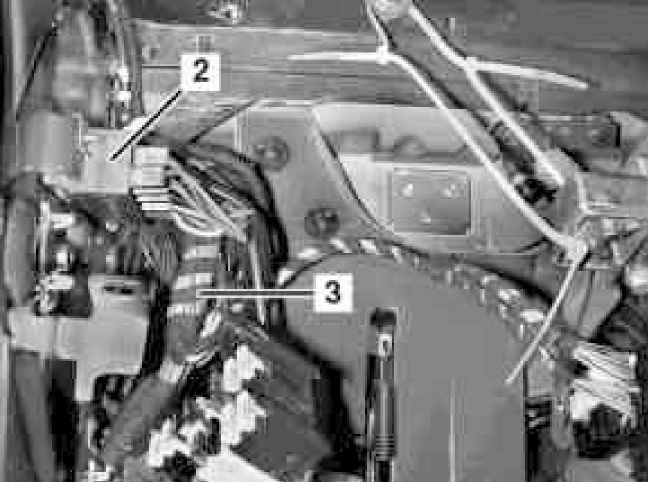

Детали установки панели приборов (3 из 12)

3 — Жгут консольной электропроводки

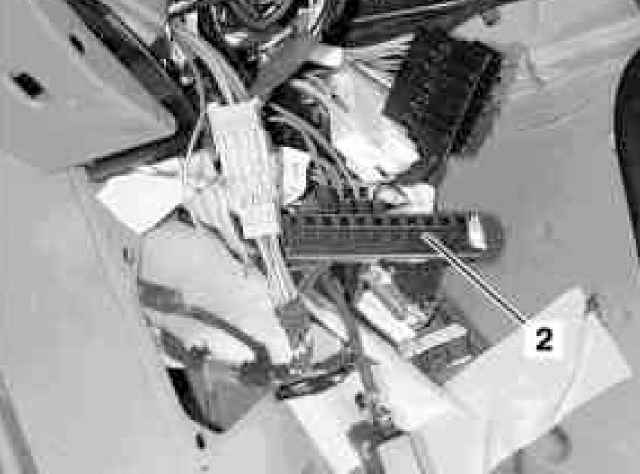

Детали установки панели приборов (4 из 12)

2 — Колодка выравнивания потенциалов

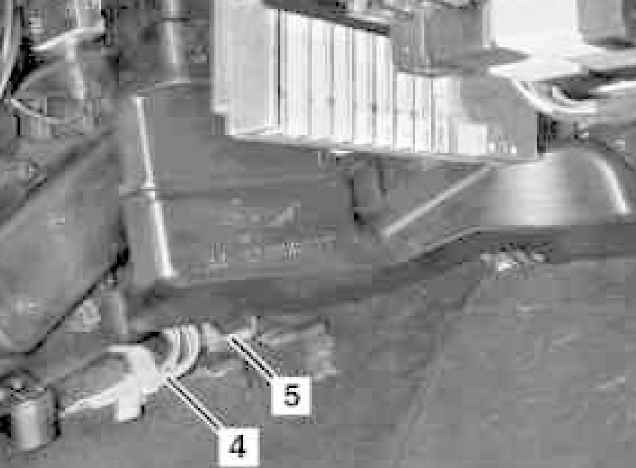

Детали установки панели приборов (5 из 12)

4 — Соединительная электропроводка

5 — Выводы заземления/экранирования

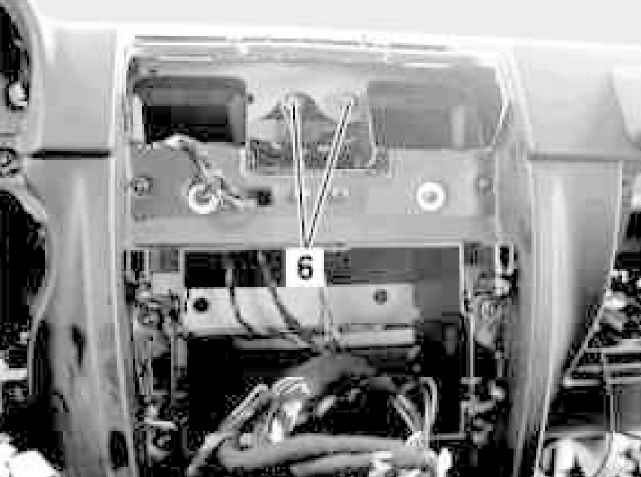

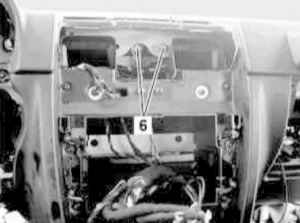

Детали установки панели приборов (6 из 12)

6 — Центральные крепежные винты

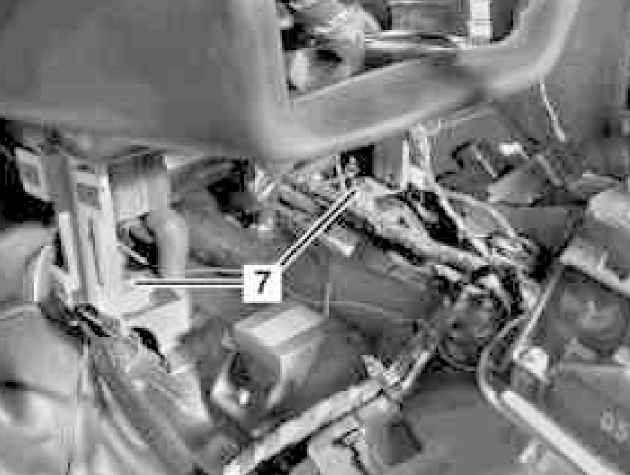

Детали установки панели приборов (7 из 12)

7 — Крепежный винт

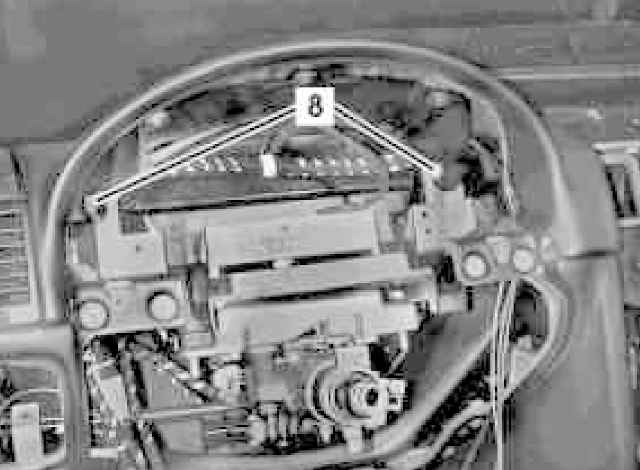

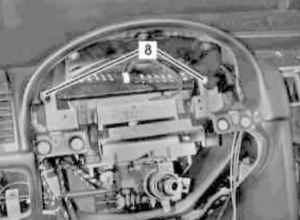

Детали установки панели приборов (8 из 12)

8 — Крепежный болт

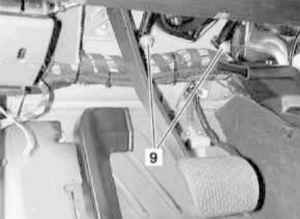

Детали установки панели приборов (9 из 12)

9 — Крепежная гайка

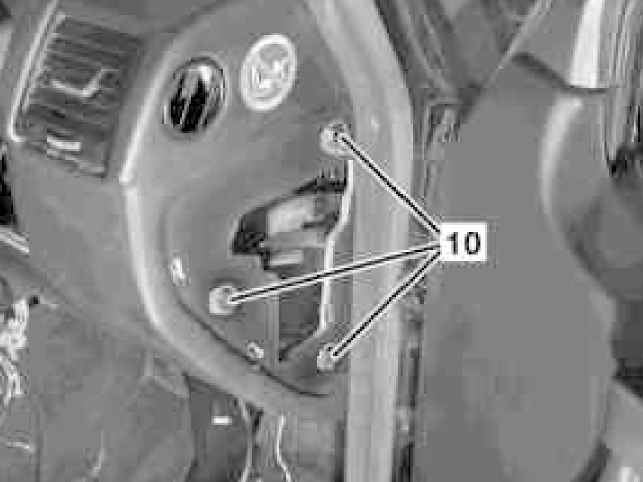

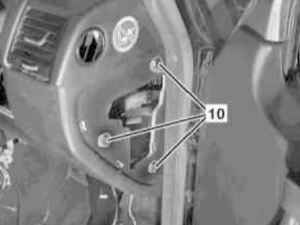

Детали установки панели приборов (10 из 12)

10 — Крепежный винт

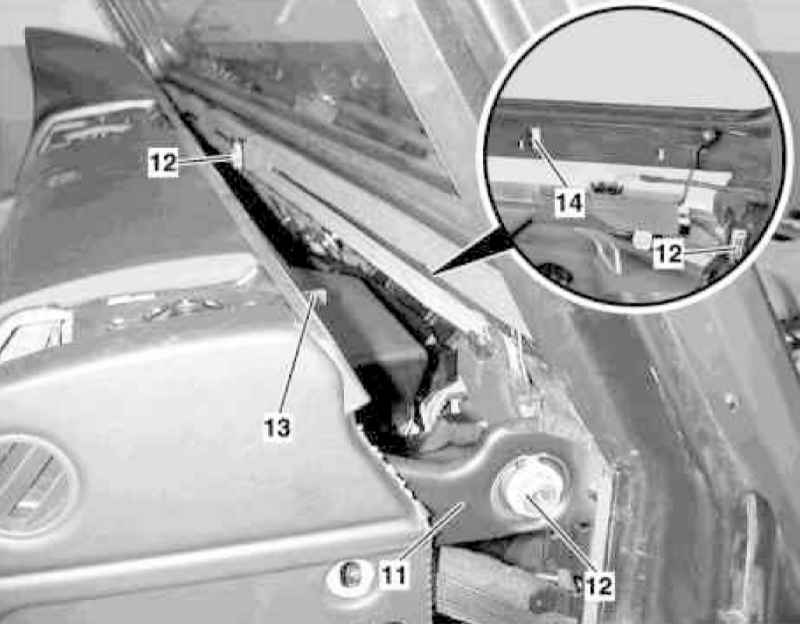

Детали установки панели приборов (11 из 12)

11 — Монтажная скоба
12 — Регулятор

13 — Штифт
14 — Паз

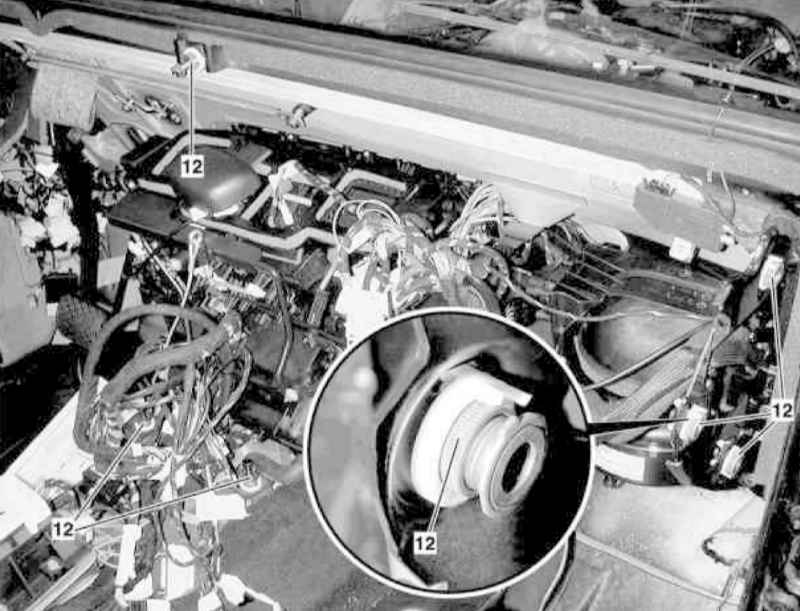

Детали установки панели приборов (12 из 12)

12 — Регулятор


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  2. Отсоедините отрицательный провод от батареи.
  3. Снимите левую нижнюю секцию отделки панели приборов (см. Раздел Снятие и установка левой нижней секции отделки панели приборов).
  4. Снимите электроприводную регулируемую рулевую колонку (см. Главу Подвеска и рулевое управление).
  5. Снимите левую крышку панели приборов.
  6. Извлеките из монтажного блока (F34) предохранители электронного выключателя замка зажигания (EIS/EZS) (31) и комбинации приборов (42).
  7. Снимите модули управления АТ (ETC) и, - на моделях соответствующей комплектации (код ЕТ, кроме 463.246/249), - системы аварийного вызова TELE AID (см. Главу Бортовое электрооборудование).
  8. Снимите проложенные под центральной консолью (1) три воздуховода систем отопления/вентиляции воздуха.
  9. Рассоедините разъемы соединения консольного жгута (3) с электропроводкой водительского ножного колодца, - постарайтесь запомнить установочные положения разъемов, равно как и маршруты прокладки жгутов.
  10. В водительском же ножном колодце снимите разъемы с колодки выравнивания потенциалов (2).
  11. Отсоедините выводы заземления и экранирования шины данных CAN от точки заземления в основании левой стойки А.
  12. Снимите переднюю пепельницу (см. Раздел Снятие и установка передней пепельницы).
  13. Снимите облицовочную панель консольной секции панели приборов (см. Раздел Снятие и установка облицовочной панели консольной секции панели приборов).
  14. Снимите вмонтированный в центральную часть панели приборов громкоговоритель (см. Главу Бортовое электрооборудование).
  15. Снимите радиоприемник (см. Главу Бортовое электрооборудование).
  16. На моделях соответствующей комплектации (код ЕТ4) снимите сборку многофункционального дисплея/модуля управления системы COMAND (см. Главу Бортовое электрооборудование).
  17. Пометьте установочные положения электрических разъемов в выборках в центральной части панели приборов.
  18. Снимите правую крышку панели приборов.
  19. Снимите сборку вещевого ящика (см. Раздел Снятие и установка вещевого ящика).
  20. Снимите правую нижнюю крышку панели приборов (см. Раздел Снятие и установка нижних крышек панели приборов).
  21. Отсоедините электропроводку (4) от колодки выравнивания потенциалов/распределителя шины данных CAN под кожухом испарителя К/В, - постарайтесь запомнить маршруты прокладки жгутов.
  22. Отсоедините выводы заземления и экранирования (5) от точки заземления, - опять постарайтесь запомнить маршруты прокладки жгутов.
  23. Выверните центральные болты (6) крепления сборки панели приборов к переборке двигательного отсека.
  24. Выверните болты (7) крепления панели приборов к туннелю трансмиссионной линии.
  25. Выверните болты (8) крепления кронштейна рубашки рулевой колонки в верхней части переборки двигательного отсека, - болты помещаются под монтажной скобой панели приборов.
  26. Отдайте гайки (9) крепления кронштейна рубашки рулевой колонки на переборке двигательного отсека в водительском ножном колодце, - в случае необходимости заблокируйте от вращения головки ответных болтов со стороны двигателя.
  27. Выверните винты (10) (три справа и три слева) крепления монтажной скобы (11) панели приборов.
  28. Подав вверх с поворотом, снимите панель приборов, в случае необходимости воспользуйтесь помощью ассистента.
  29. Установка производится в обратном порядке, - при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  30. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
