12.3.7. Снятие и установка коленного упора

Для моделей 463.246/249 соответствующей комплектации

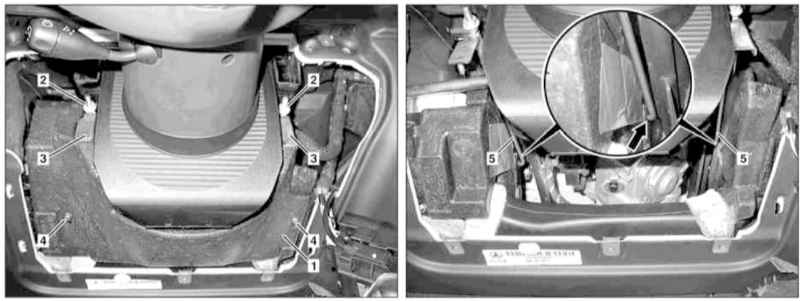

Детали установки коленного упора на моделях 463.246/249 соответствующей комплектации

1 — Коленный упор
2 — Крепежные гайки
3 — Прижимные пластины

4 — Крепежные болты
5 — Монтажная скоба

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите нижнюю отделочную секцию с водительской стороны панели приборов (см. Раздел Снятие и установка левой нижней секции отделки панели приборов), - необходимость в демонтаже модуль электронного выключателя зажигания (EIS/EZS) отсутствует.
  2. Отпустите крепежные гайки (2) и снимите прижимные пластины (3).
  3. Выверните болты (4) и снимите коленный упор (1).
  4. Установка производится в обратном порядке, - проследите, чтобы монтажная скоба (5) не выскочила из крепежного отверстия (стрелка), а при вворачивании крепежных болтов (4) не оказался деформирован материал упора (1).
