12.3.14. Снятие и установка панелей отделки кузовных стоекСтойки А

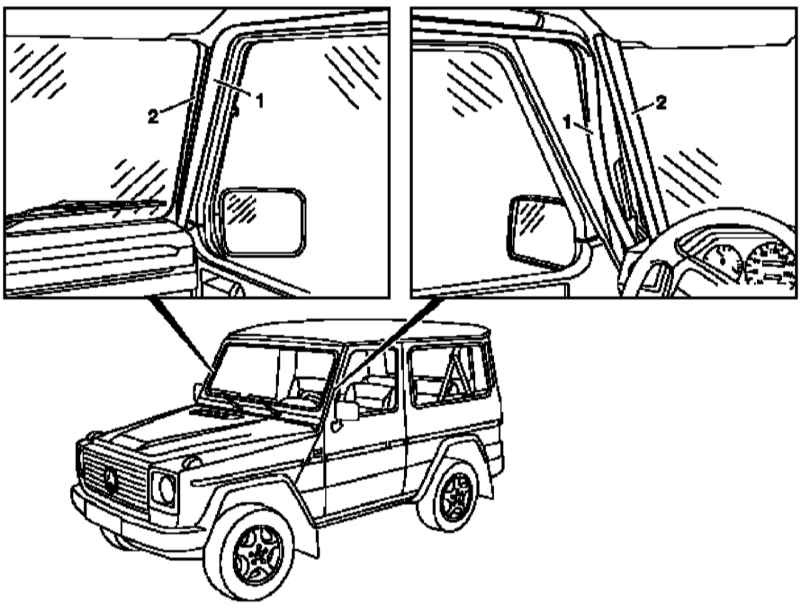

Детали установки панелей отделки стоек А
|
|
- Высвободите из переднего края дверного проема резиновый уплотнитель (1).
- Потянув, высвободите отделочную панель (2) на уплотнителе оконной рамы.
- Установка производится в обратном порядке.
|
|
Стойки В
Модели Кабриолет

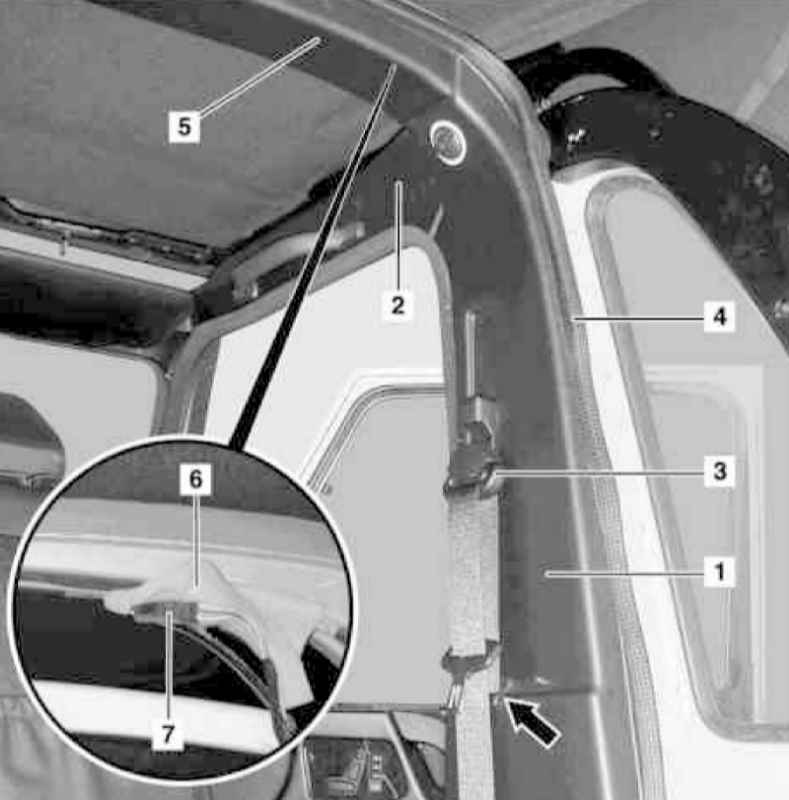

Детали установки панелей отделки стоек В на моделях Кабриолет
|
|
|
|
|
|
- Снимите боковые панели отделки салона (см. Раздел Снятие и установка панелей отделки салона).
- Отпустите заклепочный фиксатор крепления отделочной панели (1) в основании стойки В.
- Вывернув расположенные под облицовочными рамками крепежные болты, снимите верхнюю рукоятку.
- Высвободив соответствующий край дверного уплотнителя, снимите верхнюю боковую отделочную панель (2).
- Отпустив расположенную под облицовочной крышкой гайку, снимите направляющую скобу (3) ремня безопасности.
- Снимите протектор (4) с обеих сторон потолочной отделочной панели (5).
- Снимите панель (5).
- На моделях соответствующей комплектации (код J44) высвободите пористо-резиновое покрытие (6) и рассоедините разъем (7) электропроводки ультразвукового датчика сигнального устройства BA (только на правой стойке).
- Высвободите из кузовного проема в районе стойки В дверной уплотнитель.
- Снимите протектор (4) с задней стороны стойки В.
- Аккуратно отпустив фиксаторы, снимите разрезную крышку (стрелка) и высвободите из нее ремень безопасности.
- Снимите панель (1) отделки стойки.
- Установка производится в обратном порядке.
|
|
Модели Универсал

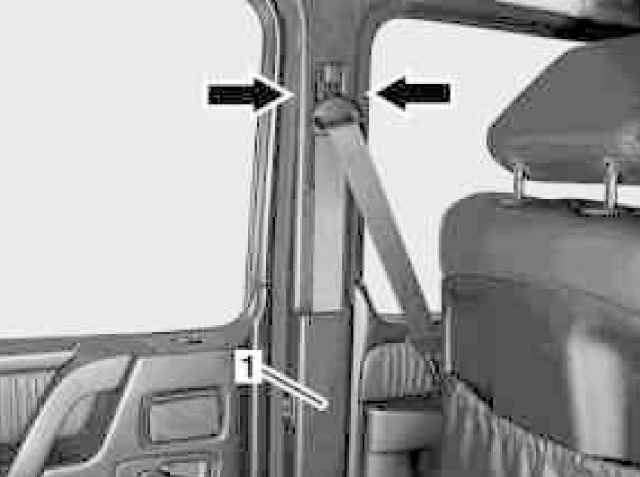

Детали установки панелей отделки стоек В на моделях Универсал (1 из 4)

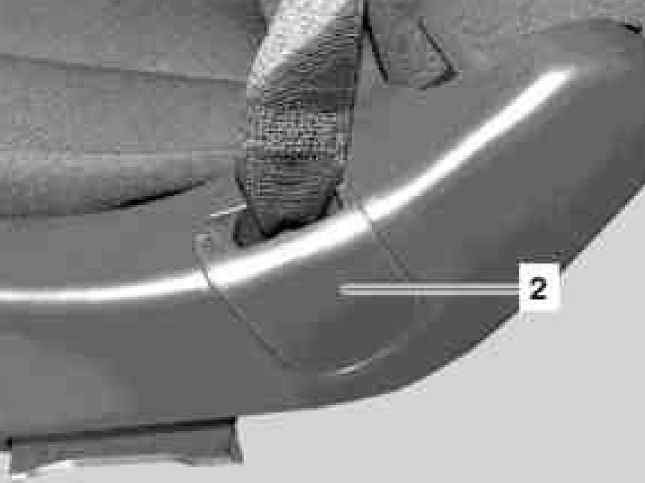

Детали установки панелей отделки стоек В на моделях Универсал (2 из 4)

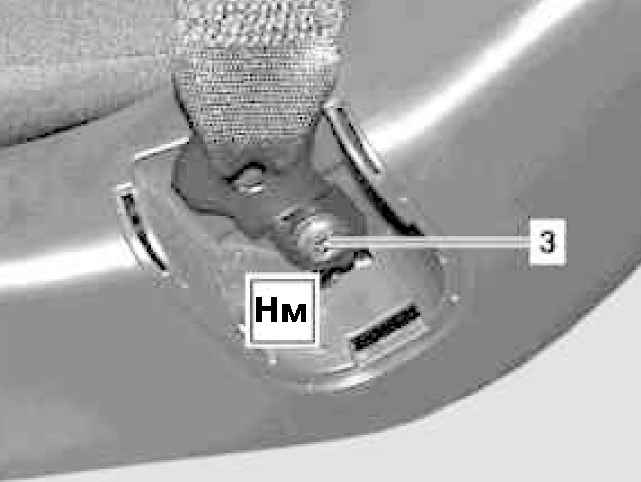

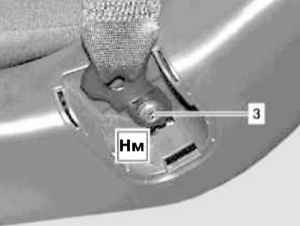

Детали установки панелей отделки стоек В на моделях Универсал (3 из 4)

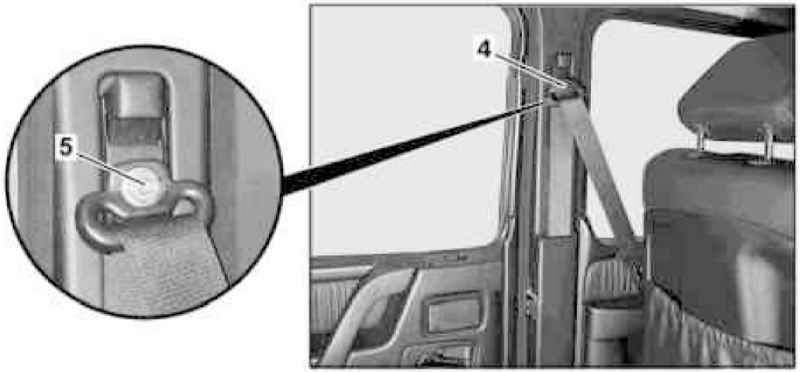

Детали установки панелей отделки стоек В на моделях Универсал (4 из 4)
|
|
- Снимите дверные уплотнители (стрелки) с обеих сторон стойки В.
- Снимите заглушку (2) и выверните болт (3) нижнего анкерного узла ремня безопасности.
- Снимите облицовочную крышку (4) и отдайте гайку (5) крепления направляющей скобы верхнего анкерного узла ремня безопасности.
- Высвободите ремень безопасности из панели (1) отделки стойки В.
- На моделях соответствующей комплектации (код Н11) отсоедините электропроводку от выключателя обогрева заднего сиденья.
- Снимите панель (1) отделки стойки В.
- Установка производится в обратном порядке.
|
|
Задние стойки (модели Универсал)
Соответствующий иллюстративный материал представлен на иллюстрации
Детали установки двери задка на моделях Универсал
и сопр. иллюстрации, к которым относятся все встречающиеся в тексте ссылки.
Детали установки панели отделки левой задней стойки
|
|
- На моделях соответствующей комплектации (коды V53 и V57) снимите крышку багажного отделения (А).
- На моделях соответствующей комплектации (код V53) снимите крышку (В) бокового вещевого отсека, затем выверните крепежный винт (D) и отделите вещевой отсек (С) от задней стойки.
- Снимите с задней стойки протектор (1) края дверного проема.
- Подав в сторону, снимите отделочную панель (2) стойки, - не забудьте рассоедините разъем электропроводки громкоговорителя (H4/7h2 или H4/8h2).
- На моделях соответствующей комплектации (код J44) рассоедините разъем электропроводки сигнального устройства BA (только на правой стойке).
- Снимите панель (2).
- Установка производится в обратном порядке.
|
|
|
