12.3.20. Снятие и установка спинок сидений

Передние сиденья

Модели Кабриолет/короткая база

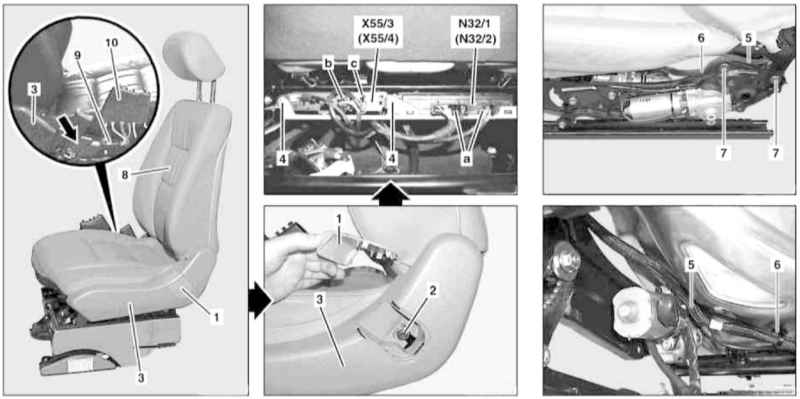

Детали установки спинки переднего сиденья (модели Кабриолет/короткая база)

1 — Заглушка
2 — Винт
3 — Отделочная панель
4 — Винты соединительного блока
5 — Электропроводка
6 — Обвязка
7 — Болты крепления спинки
8 — Спинка
9 — Пневматическая линия
10 — Управляющий клапан

a, b, c — Разъемы электропроводки модуля управления
N32/1 — Модуль управления регулировки водительского сиденья/рулевой колонки с памятью установок
N32/2 — Модуль управления регулировки пассажирского сиденья с памятью установок
Х55/3 — Разъем электропроводки обогрева водительского сиденья
Х55/4 — Разъем электропроводки обогрева пассажирского сиденья
Стрелка — Уплотнительная заглушка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите сборку переднего сиденья (см. Раздел Снятие и установка сборок передних сидений).
  2. Снимите заглушку (1) и выверните из отделочной панели (3) винт (2).
  3. Извлеките уплотнительную заглушку (стрелка) и выверните расположенный под ней крепежный винт.
  4. Отжав назад, высвободите из фиксаторов и снимите боковую отделочную панель (3).
  5. Рассоедините разъем (а) электропроводки модуля управления (N32/1 или N 32/2).
  6. Пометив установочные положения, рассоедините разъемы (b и c) на колодке (Х55/3 или Х55/4).
  7. Выверните винты (4) соединительного блока.
  8. На моделях соответствующей комплектации (код SM7 и SM/8) снимите контрольный клапан (10) и отсоедините пневматическую линию (9) многоконтурной регулировки.
  9. Отведите в сторону электропроводку (5) и (при соответствующей комплектации) пневматическую линию, - обвязочные бандажи (6) подлежат замене в обязательном порядке.
  10. Выверните крепежные болты с левой и с правой стороны и снимите спинку (8) сиденья.
  11. Установка производится в обратном порядке, - проследите за правильностью подсоединения электропроводки.

Модели Универсал

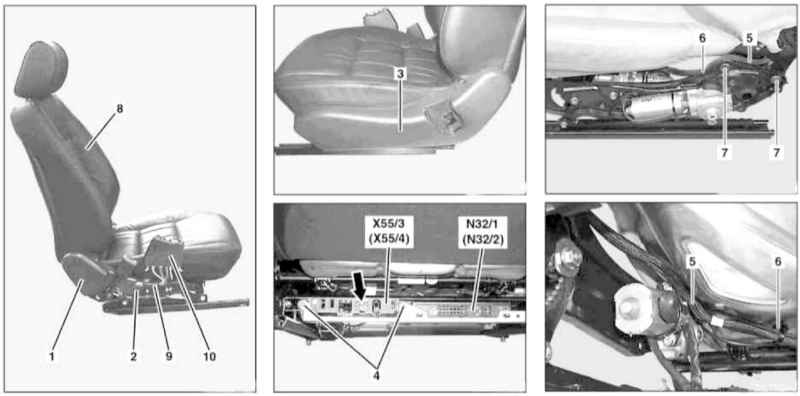

Детали установки спинки переднего сиденья (модели Универсал)

1 — Правая отделочная панель
2 — Крепежный болт
3 — Левая отделочная панель
4 — Винты соединительного блока
5 — Электропроводка
6 — Обвязка
7 — Болты крепления спинки
8 — Спинка
9 — Пневматическая линия
10 — Управляющий клапан

a, b, c — Разъемы электропроводки модуля управления
N32/1 — Модуль управления регулировки водительского сиденья/рулевой колонки с памятью установок
N32/2 — Модуль управления регулировки пассажирского сиденья с памятью установок
Х55/3 — Разъем электропроводки обогрева водительского сиденья
Х55/4 — Разъем электропроводки обогрева пассажирского сиденья
Стрелка — Разъем электропроводки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите сборку переднего сиденья (см. Раздел Снятие и установка сборок передних сидений).
  2. Снимите уплотнительную заглушку, выверните крепежный винт (2) и снимите правую отделочную панель (1).
  3. Левая отделочная панель (3) снимается также как и на моделях Кабриолет (см. параграфы со 2 по 4).
  4. Рассоедините разъем (5) электропроводки модуля управления (N32/1 или N 32/2).
  5. На моделях с обогревом сидений (код Н10) рассоедините разъемы (Х55/3 или Х55/4) соответствующей электропроводки. Также отпустите указанный стрелкой разъем и высвободите из его кожуха оба провода обогрева спинки (8), предварительно их промаркировав.
  6. На моделях соответствующей комплектации (код SM7 и SM/8) снимите контрольный клапан (10) и отсоедините пневматическую линию (9) многоконтурной регулировки.
  7. Далее действуйте в манере, аналогичной описанной выше для моделей Кабриолет (см. выше параграфы с 9 по 11).

Задние сиденья

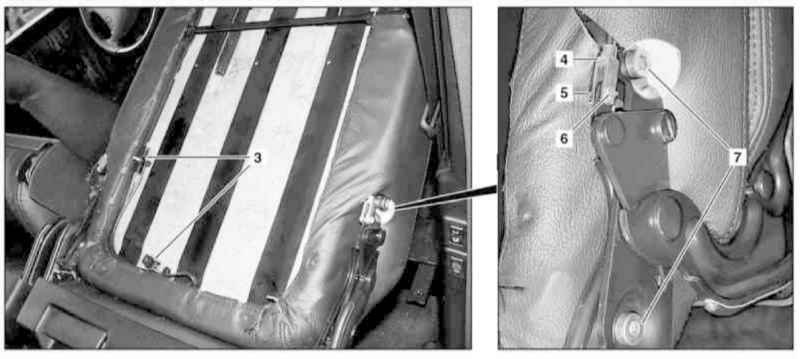

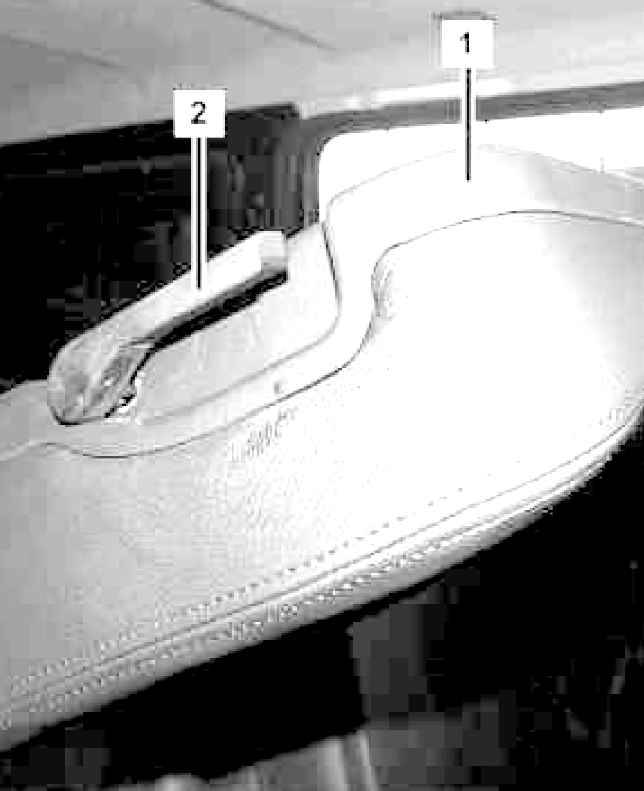

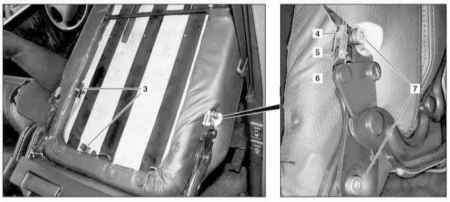

Детали установки спинки заднего сиденья (1 из 2)

1 — Отделочная панель

2 — Рычаг отпускания фиксатора спинки

Детали установки спинки заднего сиденья (2 из 2)

3 — Разъемы электропроводки обогрева (R13/6x1, - слева, или R13/8x1, - справа)
4 — Механизм блокировки спинки
5 — Стопорная шайба болтов блокиратора

6 — Болты блокиратора спинки
7 — Винты крепления спинки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите задние подголовники и сложите спинку сиденья вперед.
  2. Поддев, снимите рычаг (2) отпускания фиксатора спинки.
  3. Выверните крепежные винты и снимите отделочную панель (1).
  4. На моделях соответствующей комплектации (код Н11) рассоедините разъемы (3) электропроводки обогрева спинки (R13/6x1 или R13/8x1), разрежьте обвязные бандажи и высвободите из спинки провода.
  5. Снимите стопорную шайбу (5), выверните болты (6) и отсоедините механизм блокировки спинки.
  6. Выверните крепежные болты (7) и снимите спинку.
  7. Установка производится в обратном порядке.
