12.3.5. Снятие и установка передней пепельницы

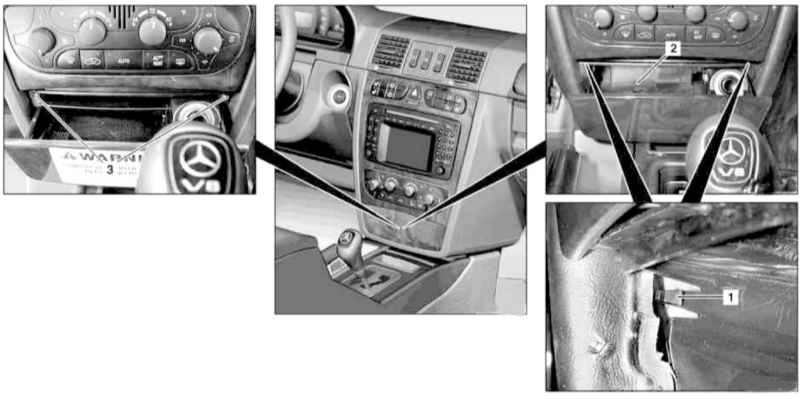

Детали установки передней пепельницы


1 — Фиксатор 2 — Пепельница	3 — Крепежные винты

ПОРЯДОК ВЫПОЛНЕНИЯ

Переведите рычаг селектора АТ в положение «D».
Откройте переднюю пепельницу.
При помощи подходящего приспособления отожмите назад язычки фиксаторов (1) с левой и с правой стороны кожуха пепельницы.
Выверните крепежные винты (3) и снимите пепельницу (2).
Отсоедините электропроводку подсветки пепельницы.
Установка производится в обратном порядке.
