13.3.5. Снятие и установка панели переключателей блокировки дифференциалов

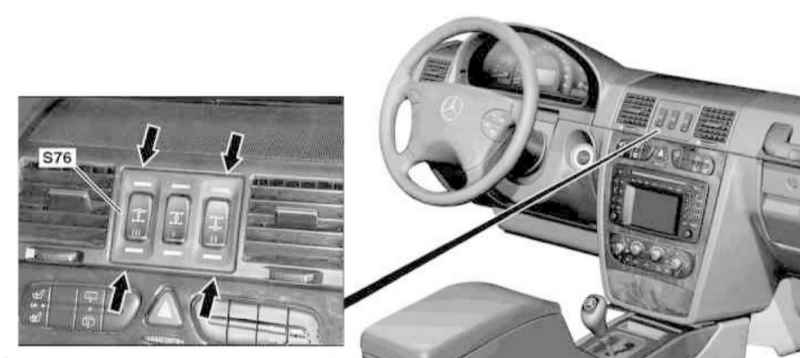

Детали установки панели переключателей блокировки дифференциалов (S76)

ПОРЯДОК ВЫПОЛНЕНИЯ

Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

7 — Вспомогательный аккумулятор
8 — Клемма положительного провода модуля
9 — Клемма отрицательного провода модуля
W10 — Заземление батареи

Поддев в четырех точках (стрелки) подходящим длинным клином, высвободите панель (S76) переключателей блокировки дифференциалов из панели приборов.
Отсоедините электропроводку с задней стороны панели.
Установка производится в обратном порядке.
В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
