13.4.3. Снятие и установка электромоторов привода регулировки передних сидений

Электропривод спинки и подголовника

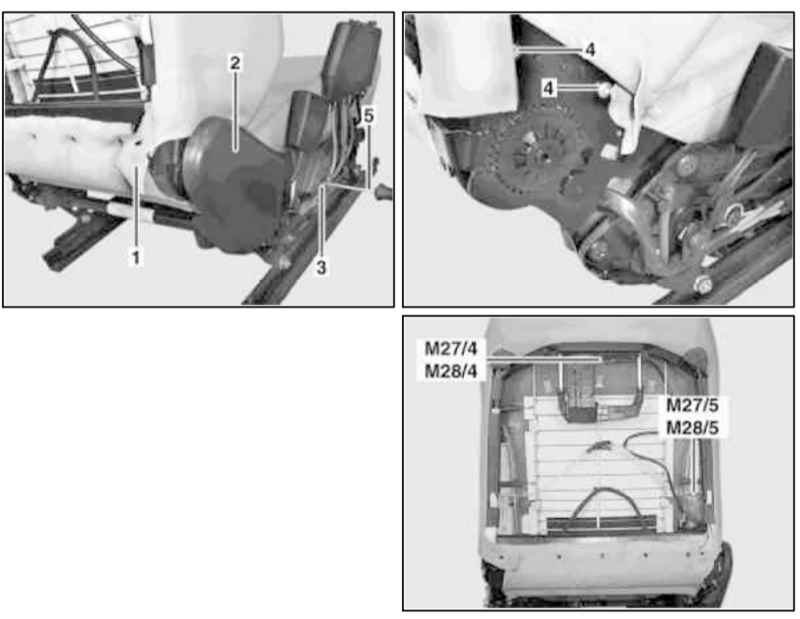

Детали установки электромоторов привода регулировки спинки и подголовника переднего сиденья

1 — Крышка
2 — Накладка
3, 4 — Винты
5 — Отвертка
М27/4 — Мотор привода регулировки подголовника левого сиденья

М28/4 — Мотор привода регулировки подголовника правого сиденья
М27/5 — Мотор привода регулировки спинки левого сиденья
М27/6 — Мотор привода регулировки спинки правого сиденья

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите сборку переднего сиденья (см. Главу Кузов).
  2. Выверните крепежные винты и снимите заднюю обивку спинки.
  3. Снимите подголовник.
  4. Отсоедините электропроводку от электромотора привода регулировки подголовника (М27/4 или М28/4).
  5. Сдвинув вправо, через низ спинки снимите электромотор (М27/4 или М28/4).
  6. Выверните крепежные винты (3) и снимите декоративную накладку (2).
  7. С правой стороны отсоедините крышку (1) спинки.
  8. Выверните расположенные справа винты (4), снимите электромотор привода регулировки спинки (М27/5 или М28/5) и отсоедините от него электропроводку.
  9. Установка производится в обратном порядке.

Электропривод подушки

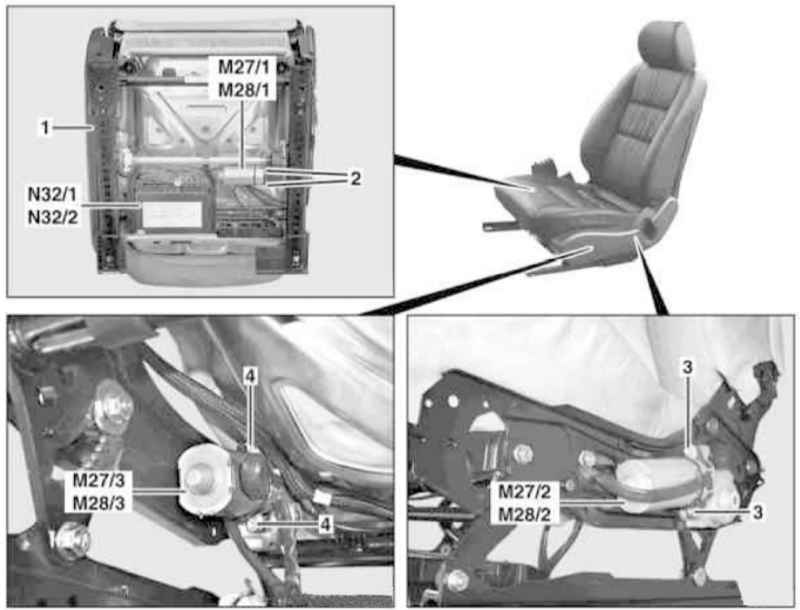

Детали установки электромоторов привода регулировки подушки переднего сиденья

1 — Накладка
2, 3, 4 — Винты
М27/1 — Мотор привода регулировки подушки левого сиденья в продольном направлении
М28/1 — Мотор привода регулировки подушки правого сиденья в продольном направлении
М27/2 — Мотор привода регулировки заднего края подушки левого сиденья в вертикальном направлении
М28/2 — Мотор привода регулировки заднего края подушки правого сиденья в вертикальном направлении

М27/3 — Мотор привода регулировки переднего края подушки левого сиденья в вертикальном направлении
М28/3 — Мотор привода регулировки переднего края подушки правого сиденья в вертикальном направлении
N32/1 — Оснащенный памятью блок управления регулировки положения водительского сиденья (и рулевой колонки)
N32/2 — Оснащенный памятью блок управления регулировки положения пассажирского сиденья

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите сборку переднего сиденья (см. Главу Кузов).
  2. Отделите оснащенный памятью блок управления регулировки положения сиденья (N32/1 или N32/2) и отсоедините от него электропроводку, - приготовьте сменные обвязные бандажи.
  3. Выверните винты (2) и снимите приводной электромотор (М27/1 или М28/1).
  4. Снимите накладку (1), выверните винты (3) и снимите электромотор (М27/2 или М28/2).
  5. Для снятия моторов (М27/3 или М28/3) выверните винты (4).
  6. Установка производится в обратном порядке.
