8.7. Снятие и установка селекторного модуля (ESM)

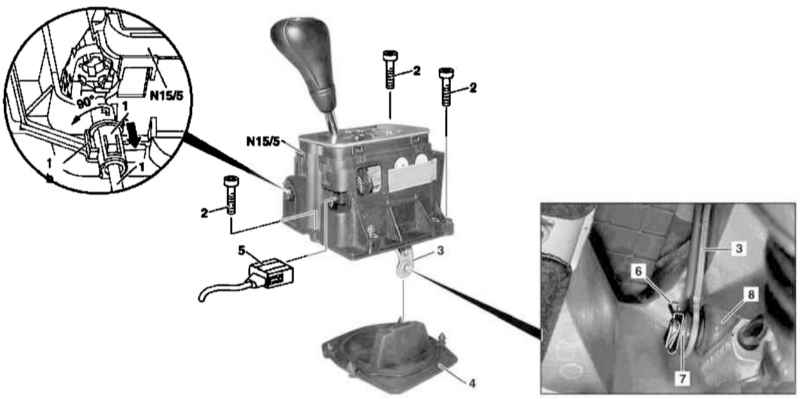

Детали установки электронного селекторного модуля (ESM)

1 — Трос привода блокировки зажигания
1b — Стопорный язычок
1с — Разъем
2 — Болт
3 — Промежуточный рычаг
4 — Уплотнительная прокладка

5 — Разъем
6 — Предохранитель
7 — Гнездо
8 — Тяга переключения
N15/5 — ESM

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  2. Отсоедините отрицательный провод от батареи.
  3. Отсоедините тягу привода переключения (8) от промежуточного рычага (3) снизу.
  4. Снимите центральную консоль
  5. Отожмите стопорный язычок (1b), поверните разъем (1с) на 90° в указанном стрелкой направлении и, потянув, отсоедините трос блокировки EIS (1) от селекторного модуля (N15/5).
  6. Рассоедините разъем (5).
  7. Выверните болты (2).
  8. Снимите селекторный модуль (N15/5), проверьте состояние его уплотнительной прокладки (4), - в случае необходимости произведите замену.
  9. Установка производится в обратном порядке.
  10. В заключение отключите сервисный режим системы TELE AID и произведите очистку памяти модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
