4.3.24. Установка коленчатого вала и проверка рабочих зазоров коренных подшипников

1. Установка коленчатого вала является первым шагом процедуры собственно сборки двигателя. Подразумевается, что на данном этапе коленчатый вал и блок двигателя уже должным образом вычищены, проверены и подвергнуты необходимому восстановительному ремонту.
2. Переверните двигатель вверх дном.
3. Отдайте крепежные болты, снимите крышки коренных подшипников и разложите их на верстаке в порядке установки на двигателе.
4. Если еще не проделали этого, извлеките из своих постелей в блоке и крышках старые вкладыши коренных подшипников. Протрите постели чистой неворсящейся ветошью - они должны быть безукоризненно чистыми.

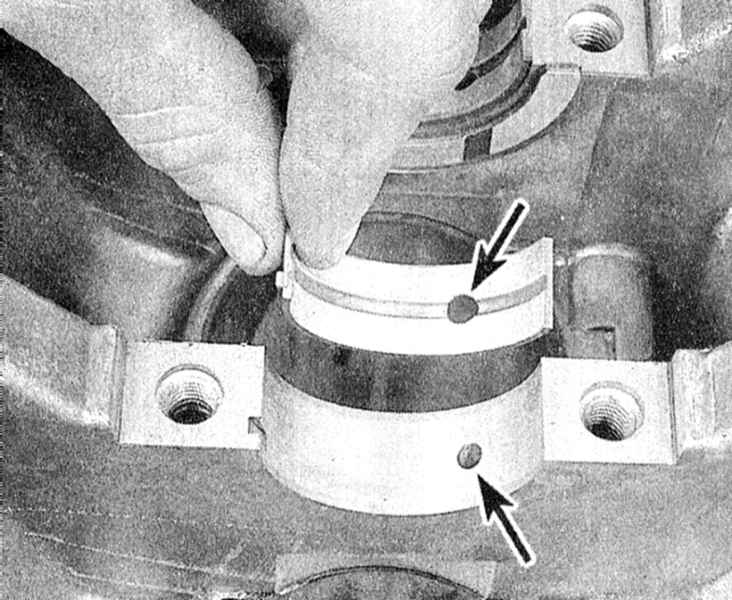

1. Протрите спинки новых вкладышей коренных подшипников и вложите оборудованные масляной канавкой половинки в свои постели в блоке. Оставшиеся половинки вкладышей вложите в соответствующие крышки подшипников. Проследите, чтобы язычки вкладышей вошли в ответные посадочные пазы в постелях блока и крышек. Масляные отверстия в блоке должны оказаться правильным образом совмещенными с отверстиями во вкладышах. Ни в коем случае производите попыток застучать неподдающийся установке вкладыш в свою постель молотком. Ничем не смазывайте подшипники на данном этапе!

2. На двигателях SOHC оборудованные фланцами упорные вкладыш устанавливается в крышку и седло 4-го коренного подшипника. На двигателях DOHC упорным является третий подшипник.
3. Протрите поверхности подшипников в блоке и коренные шейки коленчатого вала чистой неворсящейся ветошью.
4. Проверьте проходимость масляных отверстий вала, в случае необходимости прочистите их. Любые содержащиеся в маслотоках посторонние частицы, в конце концов, неизбежно попадают в подшипники.
5. Тщательно протертый коленчатый вал аккуратно уложите в коренные подшипники блока (не используйте никакую смазку).
6. Прежде чем устанавливать вал окончательно, необходимо проверить величины рабочих зазоров в его коренных подшипниках.

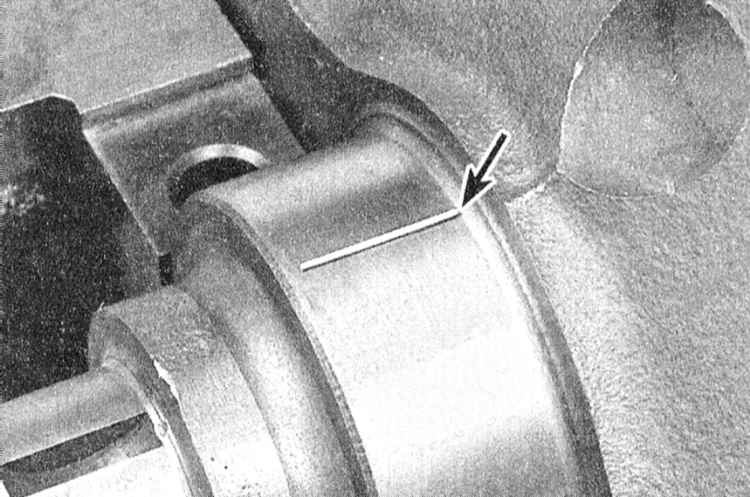

7. Нарежьте калиброванную пластмассовую проволоку из измерительного набора Plastigage отрезками, длиной чуть короче ширины вкладышей, и уложите по одному кусочку проволоки вдоль каждой из коренных шеек вала, параллельно их оси.

8. Протрите поверхности вкладышей в крышках и установите последние на свои штатные места (проследите за правильностью ориентации маркировки). Постарайтесь не сдвигать уложенные вдоль шеек вала отрезки калиброванной проволоки. Слегка смажьте маслом резьбу крепежных болтов и вверните их, зафиксировав крышки.

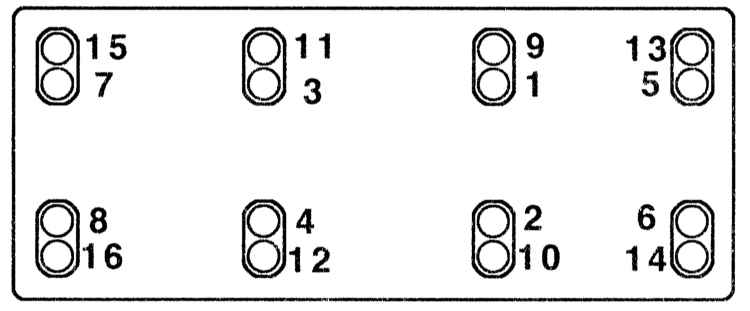

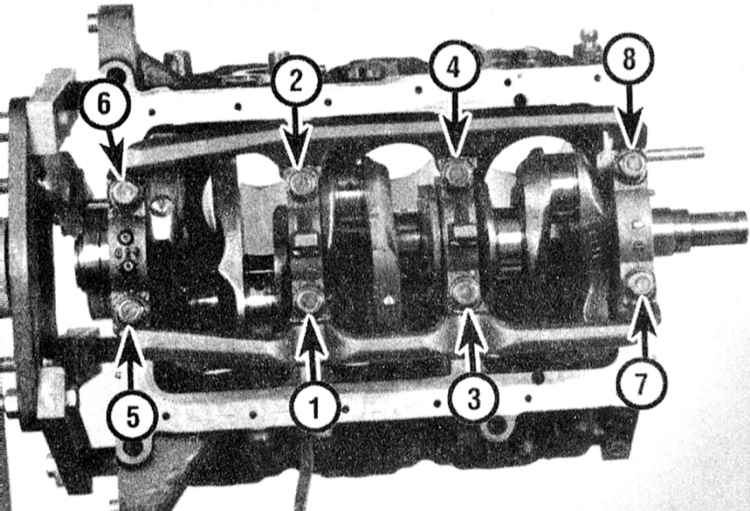

9. В указанном на одной из иллюстраций порядке в три этапа затяните болты крепления крышек с требуемым усилием. Не допускайте проворачивания вала в процессе затягивания крепежа!

Состояние болтов крепления крышек коренных подшипников должно быть предварительно тщательно проверено (см. Раздел Снятие коленчатого вала) во избежание несоответствия показаний динамометрического ключа истинному усилию затягивания.

10. Выверните болты и осторожно снимите крышки коренных подшипников. Сложите снятые крышки в порядке расположения их на двигателе. Постарайтесь не повредить расплющенную калиброванную проволоку и не проворачивайте вал. Если какая-либо из крышек не поддается снятию, для освобождения аккуратно обстучите ее молотком с мягким бойком.

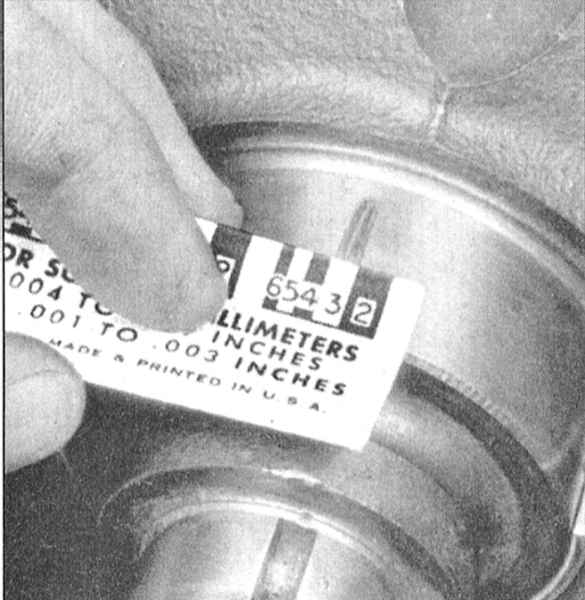

11. По ширине расплющенных нитей, измеренной по шкале, нанесенной на упаковку набора Plastigage, определите величину рабочих зазоров подшипников. Сравните результаты измерений с требованиями Спецификаций.

12. Если величина зазора выходит за допустимые пределы, возможно, были установлены вкладыши не того типоразмера (см. Раздел Проверка состояния и подбор вкладышей коренных и шатунных подшипников коленчатого вала). Прежде чем подыскивать новые вкладыши, удостоверьтесь, что под вложенные на данном этапе не попали грязь или масло. Если калиброванная проволока расплющена с одного конца больше чем с другого, это свидетельствует о наличии конусности шейки (см. Раздел Проверка состояния коленчатого вала).
13. Осторожно удалите расплющенную калиброванную проволоку с шеек, соскоблив все ее следы каким-нибудь не слишком прочным инструментом (например, краем старой кредитной карточки). В крайнем случае, можно воспользоваться собственным ногтем, - главное, чтобы на поверхности шеек/вкладышей не осталось царапин и задиров.

1. Осторожно извлеките коленчатый вал из двигателя.
2. Протрите поверхности подшипников в блоке и равномерно смажьте их тонким слоем молибденсодержащей или сборочной двигательной смазки. Не забудьте также смазать также упорные поверхности.

Старайтесь не допустить попадания смазки на спинки вкладышей!

3. Удостоверьтесь в абсолютности чистоты шеек коленчатого вала, затем смажьте (той же смазкой или чистым двигательным маслом) контактирующие с сальниками поверхности цапф. Уложите вал на свое штатное место.
4. Протрите и смажьте вкладыши в крышках подшипников.
5. Установите крышки подшипников на двигатель (стрелками в сторону привода ГРМ).
6. Вверните крепежные болты и затяните их с усилием 14 ÷ 16 Нм.
7. Постучите по торцам цапф вала молотком через латунную или свинцовую выколотку с целью выравнивания упорных поверхностей и усадки вала перед окончательным затягиванием крепежа.
8. Затяните болты крышек с требуемым усилием.
9. Несколько раз проверните коленчатый вал вручную, проверяя свободу его вращения.
10. В заключение при помощи щупа лезвийного типа или измерителя DTI определите величину осевого люфта вала (см. Раздел Снятие коленчатого вала). Если упорные поверхности вала не изношены и не повреждены, а подшипники заменены на новые, величина люфта не должна выходить за пределы допустимого диапазона.
11. Установите новый задний сальник коленчатого вала и приболтите к блоку его держатель (см. Раздел Установка заднего сальника коленчатого вала).
