4.3.25. Установка заднего сальника коленчатого вала

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. На всех рассматриваемых в настоящем Руководстве двигателях используется односекционный задний сальник коленчатого вала, который помещается в гнездо специального держателя, в свою очередь крепящегося к блоку. Прежде чем приболчивать к двигателю держатель с установленным в него новым сальником, установите на место коленчатый вал и крышки коренных подшипников/их соединительный мост.
2. Тщательно проверьте контактирующую с сальником поверхность цапфы вала на наличие царапин, задиров и прочих дефектов, способных привести к выходу из строя нового сальника. Поврежденный вал замените.

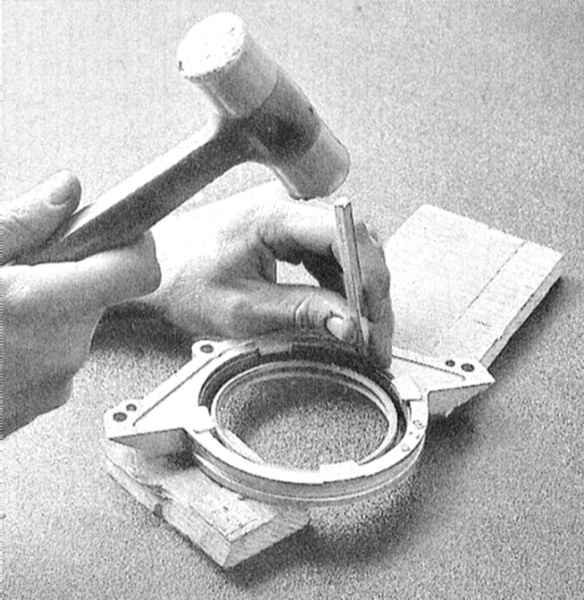

3. Измерьте штатную глубину посадки старого сальника в гнезде держателя, затем уложите пластину держателя краями на пару деревянных блоков равной высоты, и при помощи подходящей выколотки и молотка выбейте старый сальник из своего гнезда. Постарайтесь не повредить стенки гнезда.

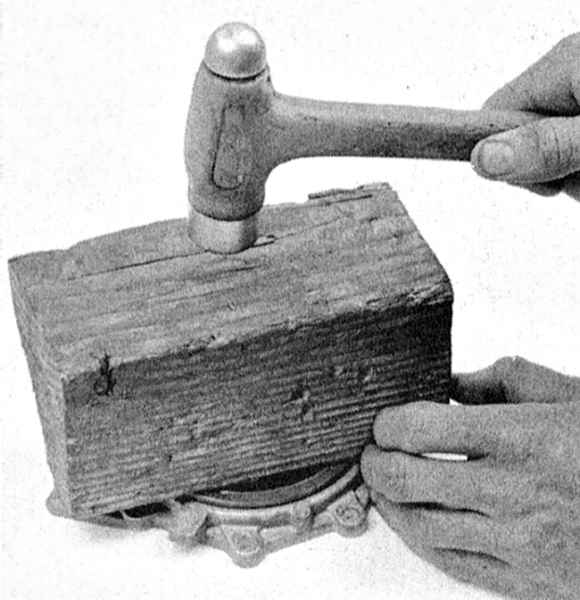

4. Тщательно протрите держатель, затем смажьте наружный край нового сальника чистым двигательным маслом. Сальник должен быть посажен в гнездо строго перпендикулярно, поэтому не рекомендуется застукивать его в держатель молотком. При отсутствии доступа к прессу сальник можно заправить в гнездо при помощи больших тисков с мягкими губками. Держатель с сальником должны быть зажаты между двух плоских деревянных брусков, обеспечивающих равномерное распределение нагрузки по всей площади торцевой поверхности сальника. В крайнем случае, допускается использование молотка, однако застукивание должно производиться через плоский деревянный брусок. Действуйте не спеша, следите, чтобы не произошло перекоса.

5. Прежде чем надевать сборку держателя с сальником на цапфу коленчатого вала, смажьте губки сальника универсальной смазкой. На рассматриваемых двигателях держатель сажается на двигатель без прокладки, - вместо этого на его сопрягаемую поверхность следует наложить равномерную подушку герметика RTV. Не забудьте установить на свои штатные места направляющие штифты.
6. Прижав держатель вплотную к блоку, от руки наживите болты его крепления, удостоверьтесь в правильности установки держателя, затем затяните болты с требуемым усилием.
