8.16. Проверка состояния и замена компонентов системы стабилизации оборотов холостого хода

 Работая в двигательном отсеке, старайтесь не допускать попадания рук, волос и деталей одежды в контакт с движущимися компонентами, такими как приводные ремни, лопасти крыльчатки вентилятора и т.п.


Клапан стабилизации оборотов холостого хода (IAC)

Когда двигатель работает на холостых оборотах, состав воздушно-топливной смеси контролируется при помощи клапана стабилизации оборотов холостого хода (IAC). Активация клапана IAC производится по команде РСМ, в зависимости от текущей нагрузки на двигатель (включение кондиционера воздуха, использование гидроусилителя руля, температура агрегата и т.д.). Клапан регулирует величину воздушного потока, подаваемого во впускной трубопровод в обход дроссельной заслонки. Исходные данные РСМ получает от датчиков VSS, ЕСТ, датчиков-выключателей PSP и срабатывания муфты сцепления компрессора К/В. В зависимости от текущей нагрузки на двигатель модуль соответствующим образом корректирует обороты его холостого хода. Во избежание нарушения стабильности оборотов холостого хода при запуске двигателя клапан IAC открывается в момент проворачивания последнего и остается открытым в течение некоторого времени сразу после запуска, обеспечивая подачу дополнительного воздуха во впускной трубопровод.

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

 Выполнение описанной ниже процедуры может привести к занесению в память OBD неисправности, который будет высвечен контрольной лампой “Проверьте двигатель”. По завершении проверки и соответствующего восстановительного ремонта не забудьте очистить память системы (см. Раздел Система бортовой диагностики (OBD) - принцип функционирования и коды неисправностей).

1. Проверьте исправность подачи на клапан напряжения питания. Отсоедините от клапана электропроводку. Включите зажигание. Заземлите на массу отрицательный щуп вольтметра и поочередно прозондируйте положительным щупом каждую двух клемм красных проводов жгута электропроводки разъема, - измеритель должен зарегистрировать напряжение батареи, в противном случае проверьте состояние электропроводки на участках цепи между реле ECCS и батареей (не забудьте о предохранителях) и реле ECCS и клапаном IAC (см. схемы электрических соединений в конце Главы Бортовое электрооборудование).

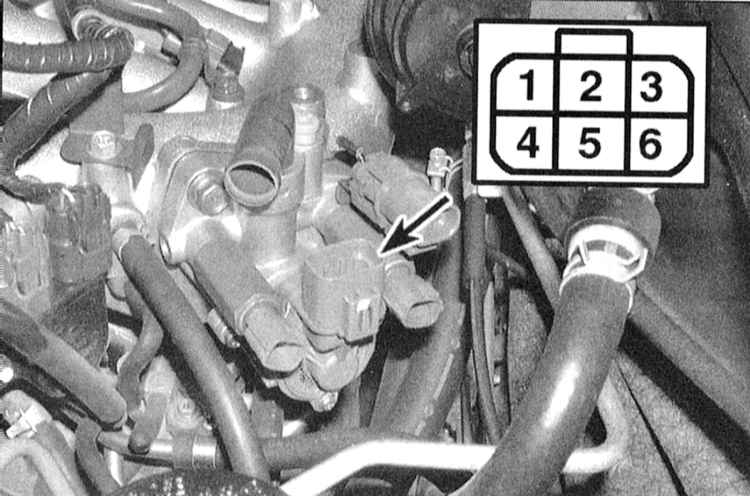

2. Для проверки клапана IAC измерьте сопротивление между соответствующими клеммами его контактного разъема . При температуре 20°С сопротивление должно равняться приблизительно 30 Ом. Если никаких отклонений выявить не удается, автомобиль следует отогнать на станцию техобслуживания для подробной диагностики РСМ.

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините электропроводку от клапана IAC.
2. На моделях 1993 и 1994 г.г. вып. отсоедините от кожуха клапана шланг. Выверните четыре крепежных болта и высвободите клапан из впускного трубопровода.
3. На моделях с 1995 г. вып. выверните два крепежных винта и извлеките клапан из кожуха.
4. Чистой ветошью протрите наружную поверхность клапана и стенки его посадочного гнезда.

 Ни в коем случае не промывайте клапан никаким растворителем!

5. Посадите в кожух новое уплотнительное кольцо и смажьте его жидким машинным маслом.
6. Установите клапан на свое штатное место и прочно затяните крепеж.
7. Дальнейшая установка производится в порядке обратном порядку демонтажа соответствующих компонентов.


Электромагнитный клапан управления оборотами быстрого холостого хода

На моделях с 1995 г. вып. предусмотрено два электромагнитных клапана управления оборотами быстрого холостого хода. Клапаны обеспечивают стабильность оборотов двигателя вне зависимости от изменения текущей нагрузки. Один клапан активируется при срабатывании гидроусилителя руля, второй - при включении кондиционера воздуха. Активация клапанов приводит к увеличению интенсивности всасываемого во впускной трубопровод воздушного потока. Отказ системы не отслеживается OBD.

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Запустите двигатель и до упора поверните рулевое колесо в любую сторону, затем верните его в центральное положение, - обороты двигателя не должны изменяться, включение К/В также не должно приводить к изменению оборотов, в противном случае произведите проверку состояния соответствующего электромагнитного клапана.

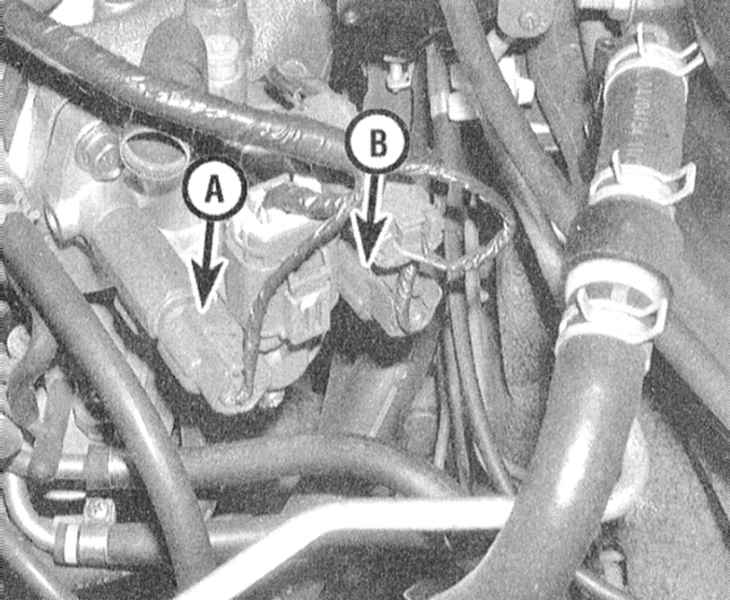

А — Электромагнитный клапан компенсации повышения нагрузки, связанного с функционированием гидроусилителя руля
В — Электромагнитный клапан компенсации повышения нагрузки, связанного с функционированием К/В

2. Отсоедините от электромагнитного клапана электропроводку. Подключите положительный щуп вольтметра к клемме красно-желтого или желто-синего провода жгута проводов на разъеме. Отрицательный щуп заземлите. При включенном зажигании и К/В на разъеме клапана В должно иметь место напряжение батареи, в противном случае следует проверить состояние электропроводки на участке цепи между клапаном и монтажным блоком предохранителей (не забудьте проверить состояние соответствующих предохранителей). Если муфта сцепления компрессора К/В не срабатывает при включении системы, проверьте также состояние соответствующего реле. Проверьте состояние датчика-выключателя PSP (см. Раздел Проверка состояния и замена датчика-выключателя давления в системе гидроусиления руля (PSP)) и качество его заземления.
3. Выключите зажигание. при помощи пары проводов-перемычек подайте питание от батареи на клеммы соответствующего электромагнитного клапана, - должен раздаться отчетливо слышимый щелчок, в противном случае клапан следует заменить. Снимите клапан (см. ниже) и проверьте свободу перемещения его плунжера. Если плунжер заклинен, либо сломана фиксирующая пружина, клапан также подлежит замене.

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините электропроводку от электромагнитного клапана управления оборотами быстрого холостого хода.
2. При помощи гаечного ключа высвободите клапан из кожуха клапана IAC.
3. Замените медную уплотнительную шайбу, затем вверните клапан на свое штатное место и прочно затяните его.
4. Дальнейшая установка производится в порядке обратном порядку демонтажа соответствующих компонентов.


Кулачок быстрого холостого хода

Кулачок быстрого холостого хода представляет из себя термоэлемент и используется на моделях с 1995 г. вып. для повышения оборотов холостого хода при запуске холодного двигателя. Пока двигатель не прогрелся плунжер термоэлемента остается в своем нормальном положении и кулачок быстрого холостого хода оказывает воздействие на рычаг привода дроссельной заслонки, слега отводя его от упора, что приводит к повышению оборотов холостого хода двигателя. По мере прогревания двигателя плунжер втягивается и разворачивает кулачок таким образом. Что рычаг возвращается в базовое положение.

ПРОВЕРКА И РЕГУЛИРОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

 Выполнение описанной ниже процедуры может привести к занесению в память OBD неисправности, который будет высвечен контрольной лампой “Проверьте двигатель”. По завершении проверки и соответствующего восстановительного ремонта не забудьте очистить память системы (см. Раздел Система бортовой диагностики (OBD) - принцип функционирования и коды неисправностей).

1. Отсоедините электропроводку от датчика ЕСТ и подключите омметр к двум клеммам последнего (см. Раздел Проверка состояния и замена датчика температуры охлаждающей жидкости двигателя (ЕСТ)).

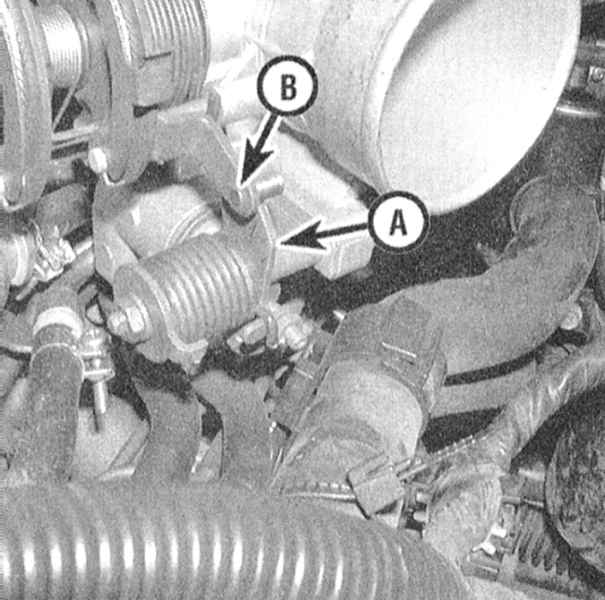

2. Запустите двигатель и наблюдайте за изменением сопротивления датчика температуры. Когда сопротивление датчика достигнет значения 1650 ÷ 2400 Ом, длинная метка на кулачке быстрого холостого хода должна совместиться центральной частью пальца исполнительного рычага.

3. Не глушите двигатель, - когда сопротивление датчика ЕСТ упадет до уровня 260 ÷ 390 Ом, с центральной частью пальца должна совместиться короткая метка кулачка, в противном случае следует ослабить контргайку и вращением регулировочного винта добиться требуемого результата.
4. Если в кулачок не поддается регулировке, следует произвести замену корпуса дросселя (см. Главу Системы питания и выпуска).
