9.1.6. Регулировка сцепления

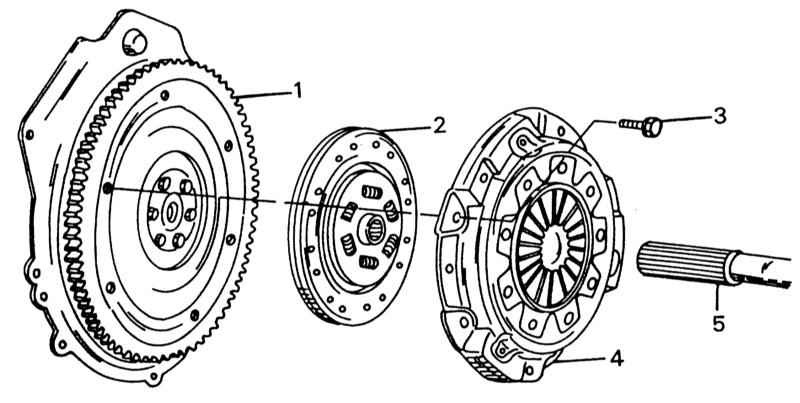

Детали сцепления


1 — маховик 2 — ведомый диск 3 — болты, 22 - 29 Н•м	4 — корзина сцепления 5 — первичный вал коробки передач

Могут потребоваться две регулировки — регулировка высоты педали сцепления и регулировка люфта педали сцепления.

Регулировка высоты педали сцепления

Высота педали "Н" (см. иллюстрацию ниже) должна составлять 159.5 - 169.5 мм. Для регулировки ослабьте контргайку (2) упора педали (3) и сдвиньте упор, пока высота не будет соответствовать требуемому значению. Затяните контргайку с усилием 16-22 Н•м.

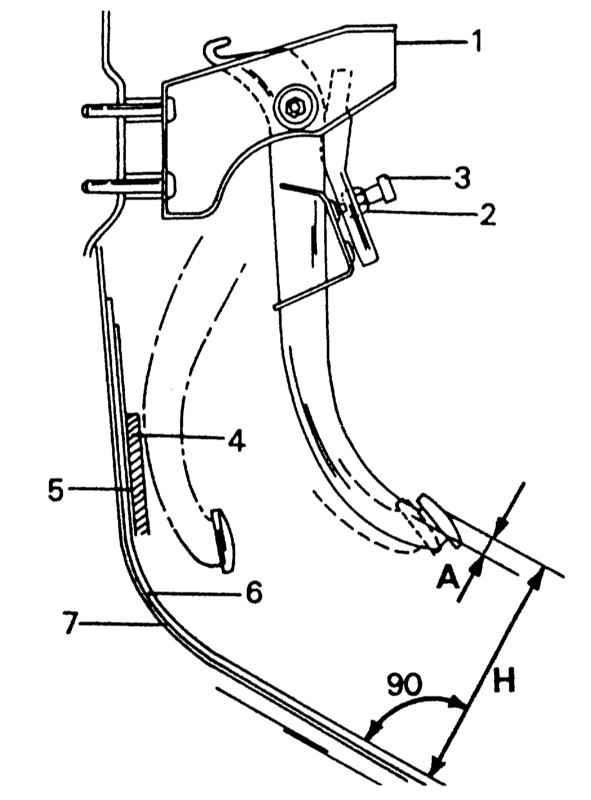

Элементы регулировки педали сцепления

1 — блок педалей
2 — контргайка
3 — упорный болт педали
4 — коврик
5 — изоляция пола
6 — битумная накладка
7 — панель пола
А = люфт педали
Н = высота педали

Регулировка люфта педали

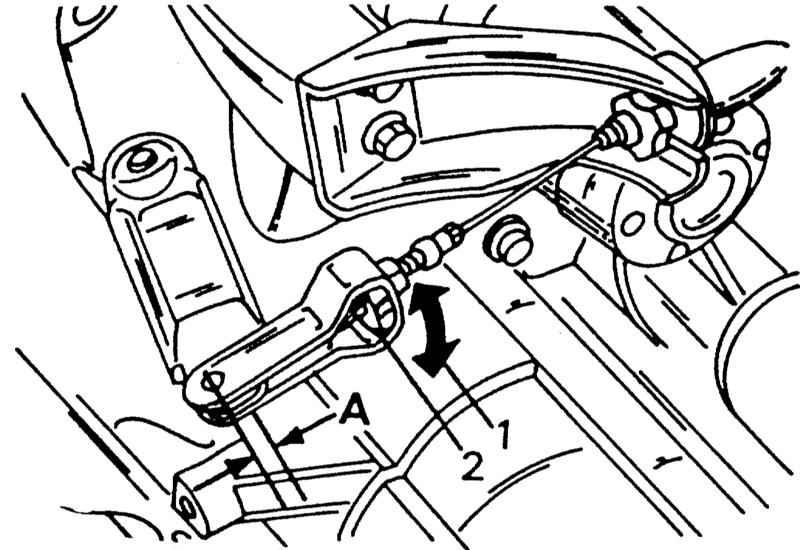

Элементы для регулировки троса сцепления. Лежащий между стрелками зазор "А" на рычаге выключения должен регулироваться с помощью гайки (2) после ослабления контргайки (1).

Люфт педали необходимо отрегулировать, если сцепление плохо выключается или после установки новых деталей. Руководствуясь иллюстрацией выше:

ПОРЯДОК ВЫПОЛНЕНИЯ

Ослабьте контргайку (1) и сместите регулировочную гайку (2) на внутренней стороне вилки, пока зазор А между стрелками не будет лежать в пределах от 2.5 до 3.5 мм.
Снова затяните контргайку (1).
Несколько раз выжмите педаль сцепления и проверьте люфт еще раз.
