4.13. Головки цилиндров - снятие и установка

1. Выполните декомпрессию топливной системы, отсоедините батарею от массы и спейте жидкость.

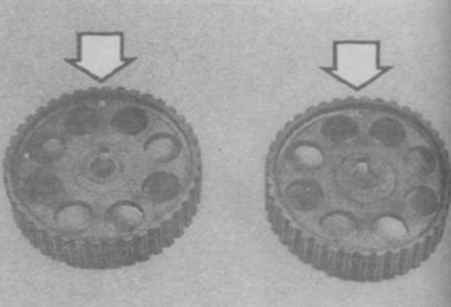

12.4 Метки й и L на звездочках распре два лов )
12.4 Метки й и L на звездочках распре два лов )

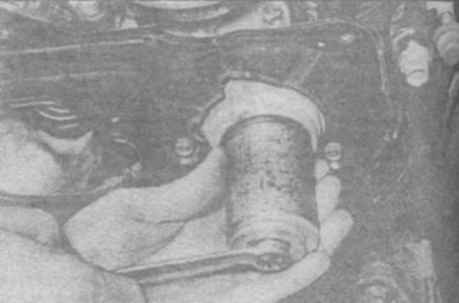

12.5б Запрессовка сальника (используется такое же   приспособление, что и для сальника коленвала)
12.5б Запрессовка сальника (используется такое же   приспособление, что и для сальника коленвала)

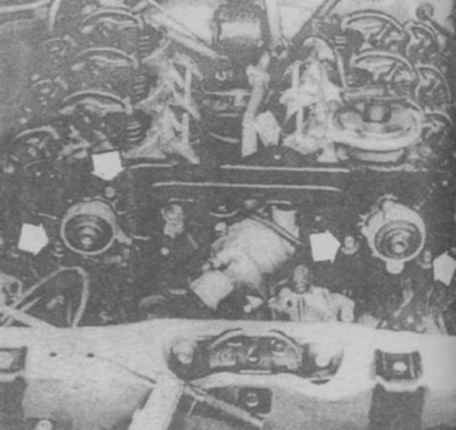

13.3 Болты крепления задней крышки зубчатого ремня
13.3 Болты крепления задней крышки зубчатого ремня


2. Снимете зубчатый ремень, корпус заслонки, всасья вающий коллектор, звездочки распредвалов.
3. Отвернете болты и снимите заднюю крышку ремня (фото).

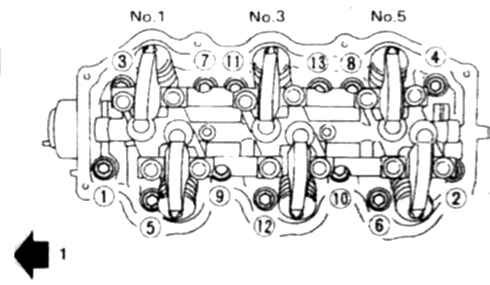

13.7а Порядок отпускания болтов головки цилиндров1. К передней части
13.7а Порядок отпускания болтов головки цилиндров
1. К передней части

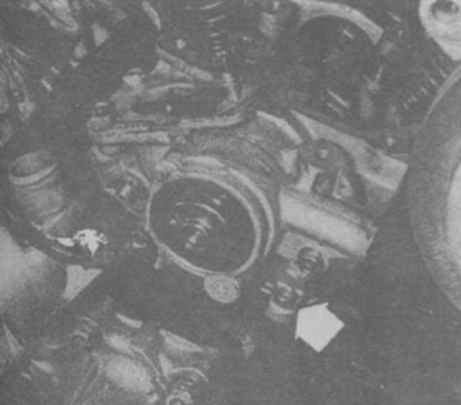

13.8 Болт  в  нижней части головки цилиндров
13.8 Болт  в  нижней части головки цилиндров

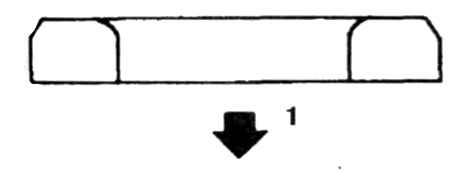

13.14а Ориентация шайб головки цилиндров1. В  сторону головки
13.14а Ориентация шайб головки цилиндров
1. В  сторону головки


Снятие левой головки
4. Снимите компрессор и отведите в сторону, не отсоединяя магистрали.
5. Снимите распределитель, генератор, кронштейн генератора и выпускной коллектор.
6. Снимите детали клапанного механизма.
7. Равномерно и постепенно отверните болты головки цилиндров и храните их в исходном порядке (фото).
8. Отверните малый болт в нижней части головки (фото) и осторожно снимите головку.
Правая головка
9. Снимите насос гидроусилителя и отведите в сторону.

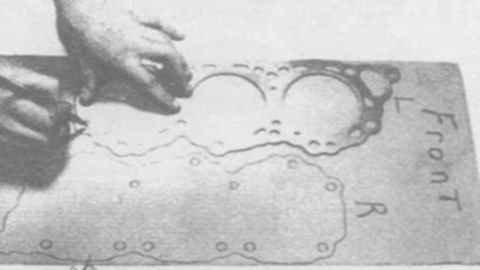

13.7б Один из способов хранения болтов на выкройке прокладки головки цилиндров (можно снять с новой прокладки). Обозначьте переднюю часть, а также правую и левую стороны головки цилиндров
13.7б Один из способов хранения болтов на выкройке прокладки головки цилиндров (можно снять с новой прокладки). Обозначьте переднюю часть, а также правую и левую стороны головки цилиндров

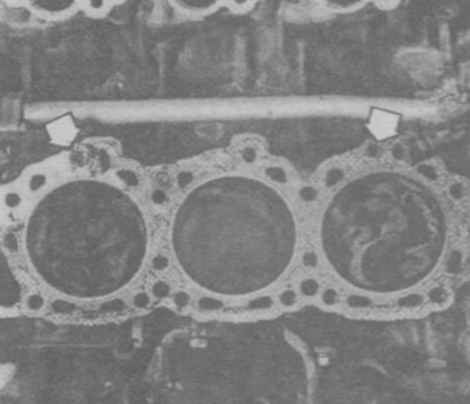

13.13 Сориентируйте прокладку по штифтам на блоке цилиндров
13.13 Сориентируйте прокладку по штифтам на блоке цилиндров

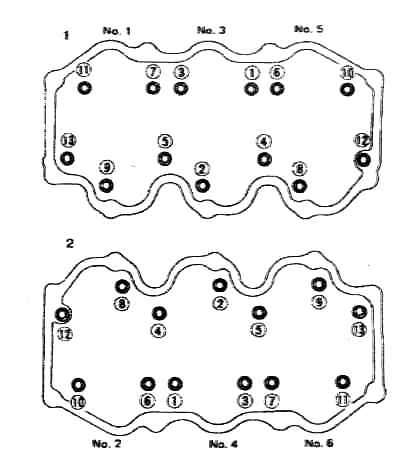

13.14б Порядок затягивания болтав головки. Болты 4,5,12 и 13 длиннее остальных1. Правая головка2. Левая головка
13.14б Порядок затягивания болтав головки. Болты 4,5,12 и 13 длиннее остальных
1. Правая головка
2. Левая головка

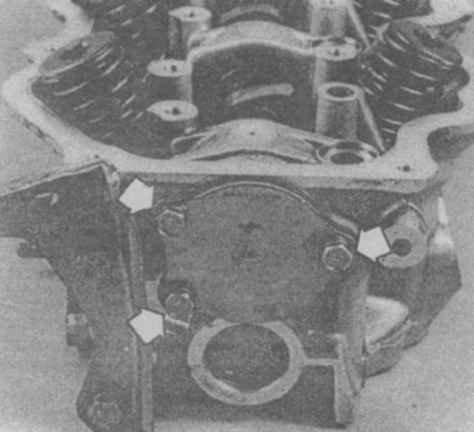

14.3 Болты торцовой крышки.
14.3 Болты торцовой крышки.

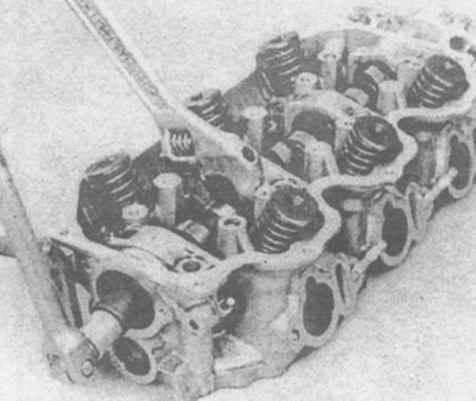

14.4б ... отверните центральный болт
14.4б ... отверните центральный болт


10. Снимите выпускной коллектор, детали клапанного механизма и отверните болты головки цилиндров (см. выше).
11. Отверните малый болт в нижней части головки и осторожно снимите головку цилиндров
Установка
12. Тщательно очистите разъемные плоскости блока и головки,  мелкие неровности зашлифуйте, прогоните и очистите все резьбовые отверстия.
13. Уложите на блок новую прокладку (фото).
14. Заверните от руки болты головки цилиндров на прежние места. Плоская часть шайб болтов должна быть обращена в сторону головки цилиндров (фото).
15. Затяните болты в 5 этапов с заданным моментом в указанной последовательности (фото).
16. Остальные операции выполняются в обратном порядке. Смените масло и фильтр.
