4.7. Всасывающий коллектор -снятие и установка

Снятие
1. Разгерметизируйте топливную систему и отсоедините батарею от массы.
2. Слейте жидкость.
3. Снимите воздушный фильтр, корпус дроссельной заслонки, отсоедините провода от свеч и снимите крышку распределителя.
4. Отсоедините клапан рециркуляции.
5. Снимите ремень кондиционера и кронштейн ролика натяжителя этого ремня (фото).

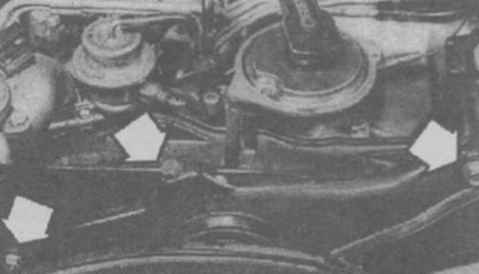

7.5 Болты крепления ролика натяжителя ремня кондиционера
7.5 Болты крепления ролика натяжителя ремня кондиционера

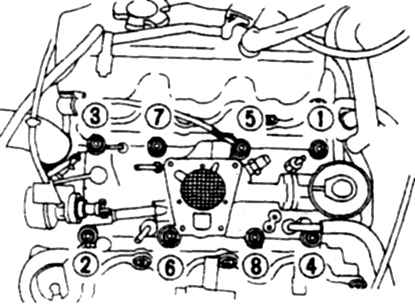

7.9 Порядок отпускания болтов всасывающего коллектора
7.9 Порядок отпускания болтов всасывающего коллектора


6. Отсоедините  от термостата  шланг  перепускной шланг и верхний шланг радиатора.
7. Обозначьте от коллектора и отсоедините вакуумные шланги, провода и тросы.
8. Отсоедините шланг отопителя в задней части коллектора.
9. Равномерно отверните болты и гайки в указанной последовательности и осторожно снимите всасывающий коллектор.
Установка
10. Очистите коллектор, прогоните все резьбы.
11. Установите на коллектор новую прокладку (зафиксировав в соответствии с прилагаемой к этой детали инструкцией).
12. Не нарушая положения прокладки, установите коллектор и заверните болты и гайки. Равномерно затяните болты и гайки с заданным моментом, в указанной последовательности (фото).
13. Остальные операции выполняются в обратном пот рядке.

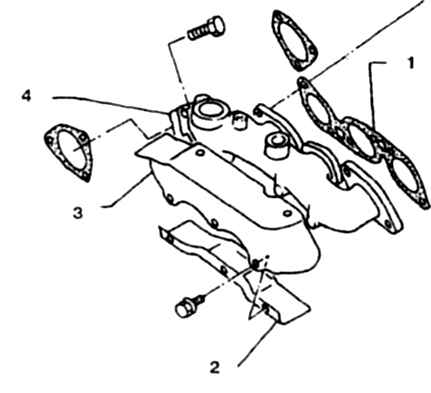

8.4 Детали правого выпускного коллектора1. Прокладка2,3. Тепловые щитки4. Коллектор
8.4 Детали правого выпускного коллектора
1. Прокладка
2,3. Тепловые щитки
4. Коллектор

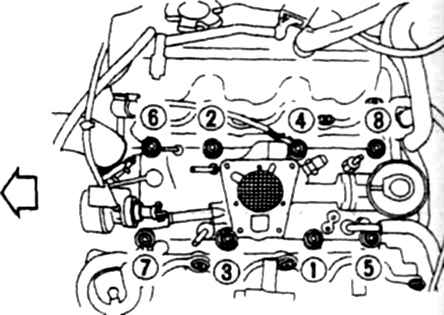

7.12 Порядок затягивания болтов всасывающего коллектора
7.12 Порядок затягивания болтов всасывающего коллектора
