4.4. Крышки головок цилиндров – снятое и установка

1. Выполните декомпрессию топливной системы.

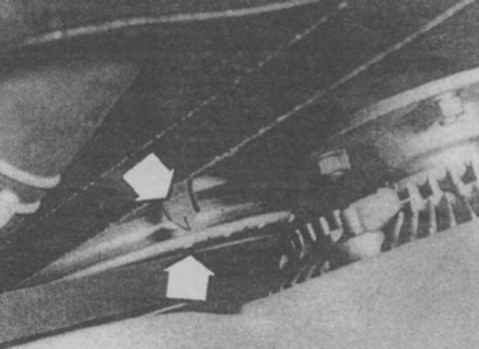

3.4а Отметка О на шкиве и указатель
3.4а Отметка О на шкиве и указатель

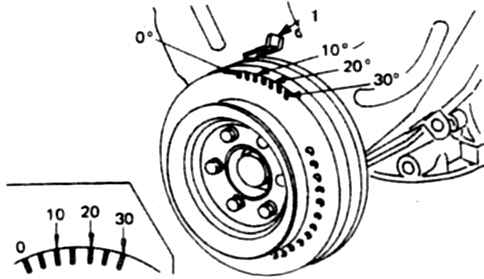

3.4б Когда деление О на шкиве совпадет с указателем...1.  Шкала установки зажигания
3.4б Когда деление О на шкиве совпадет с указателем...
1.  Шкала установки зажигания

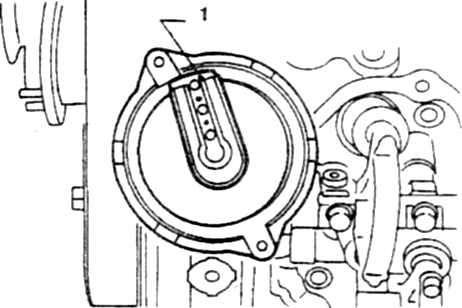

3.5 ...а бегунок указывает на нанесенную метку, то поршень 1-го цилиндра находится в ВМТ такта сжатия 1. Бегунок
3.5 ...а бегунок указывает на нанесенную метку, то поршень 1-го цилиндра находится в ВМТ такта сжатия 1. Бегунок


2. Отсоедините батарею от массы.
Правая крышка
3. Отсоедините шланг вентиляций картера (фото)
4. Обозначьте и отсоедините от свеч провода, отведите их в сторону.
5. Отсоедините от крышки шланги и провода.
6. Отверните винты крышки и снимите шайбы.

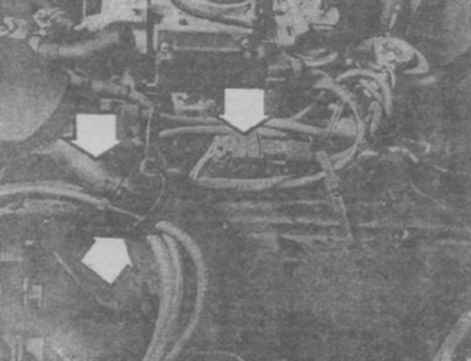

4.3 Шланги и провода, которые надо отсоединить, чтобы снять правую крышку головки цилиндров
4.3 Шланги и провода, которые надо отсоединить, чтобы снять правую крышку головки цилиндров

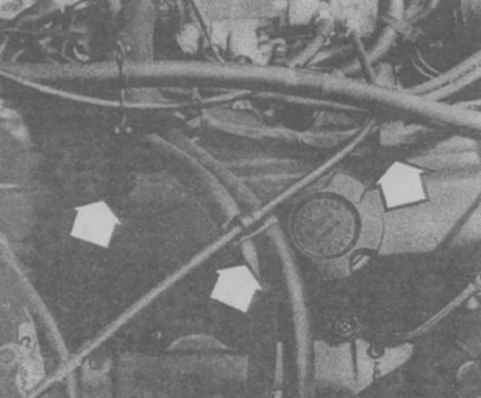

4.8 Шланга и провода, которые надо отсоединить, чтобы  снять  левую крышку головки цилиндров
4.8 Шланга и провода, которые надо отсоединить, чтобы  снять  левую крышку головки цилиндров

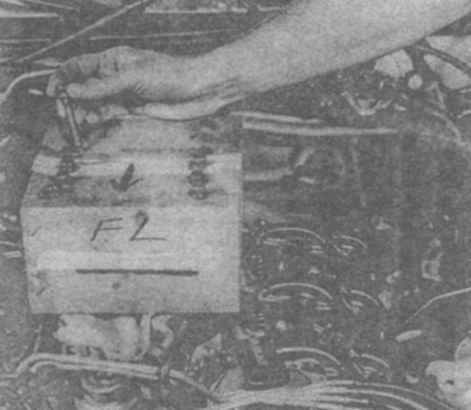

5.3 Уложите болты валиков в кассу в порядке им установки
5.3 Уложите болты валиков в кассу в порядке им установки


7. Снимите крышку, осторожно вскрыв уплотнение.
Левая крышка
8. Отсоедините от крышки шланг сапуна (Фото).
9. Обозначьте и отсоедините от свеч провода.
10. Достаньте из кронштейнов провода.
11. Отверните 9 винтов и снимите крышку.
Установка
12. Очистите крышку от остатков уплотнения, нанесите в канавку крышки герметик и уложите прокладку. После схватывания герметика установите крышку и заверните винты.
13. Равномерно затяните винты в 3-4 приема.
14. Остальные процедуры выполняются в обратном порядке.
15. Прогрейте двигатель и убедитесь в отсутствии течи
